W pełni automatyczna dwugłowicowa zaciskarka pozwalająca na szybkie układnie kabli

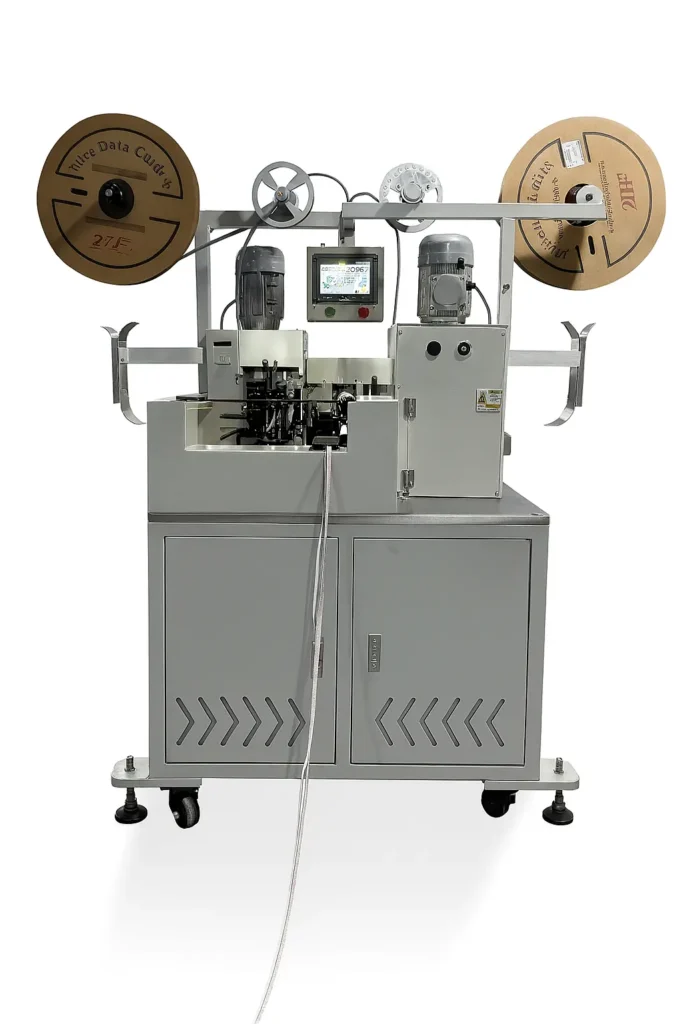

Dwugłowicowa zaciskarka do szybkiego układania kabli jest w pełni automatyczną, wielofunkcyjną maszyną, która integruje podawanie, cięcie, zdejmowanie izolacji i zaciskanie przewodów. Zaciskarka może utrzymywać szybką i stabilną pracę w trybie automatycznym. Oprócz konwencjonalnego dzielenia kabli na początku i końcu, zaciskarka dodaje również funkcję dzielenia wielu sekcji w środku. Długość interwału środkowych linii podziału można dowolnie ustawić. Obsługiwane są maksymalnie 4 sekcje środkowych linii podziału, co ułatwia wydajne równoległe połączenie z innymi przewodami.
Schemat konfiguracji nr 1
To rozwiązanie wykorzystuje jednostkę główną PLC serii FATEK M, która obsługuje protokół magistrali EtherCAT i jest wyposażona w nowe funkcje sterowania ruchem. Łączy się ona za pomocą EtherCAT z serwonapędem i silnikiem serii FATEK SC3. Produkty serii SC3 mają najszybszy cykl synchronizacji 125us, co pozwala im spełnić wymagania szybkiego i precyzyjnego sterowania. Do tego dołączony jest panel operatorski HMI serii P5, który wykorzystuje wewnętrzne funkcje planowania i receptur, aby osiągnąć w pełni zautomatyzowane planowanie produkcji.
Funkcje programu nr 1
- Nowa metoda sterowania ruchem zapewnia wieloosiową koordynację procesu działania oraz szybką i precyzyjną kontrolę pozycjonowania.
- Zastosowanie magistrali EtherCAT minimalizuje okablowanie.
- Panel HMI jest wyposażony w funkcję receptur, umożliwiającą szybkie przełączanie wielu trybów zarabiania kabli.
Schemat konfiguracji nr 2
To rozwiązanie wykorzystuje jednostkę główną PLC serii FATEK M, która obsługuje 8-osiowe wyjście impulsowe w jednej maszynie. Serwonapęd i silnik serii FATEK SC3 z wydajnym i wygodnym oprogramowaniem komputerowym Pro Tuner zapewnia wygodne debugowanie sprzętu. Panel HMI serii P5 ma wysoką wydajność, jest ekonomiczny i przystępny cenowo.
Funkcje programu nr 2
- Elastyczne dopasowanie – system można dowolnie dopasować do serwonapędu czy silnika krokowego.
- Urządzenia systemowe są ekonomiczne i bardziej konkurencyjne.
- Operacja debugowania jest wygodna i szybka.
Proces technologiczny
Podczas produkcji na tej zaciskarce do kabli każdy proces jest niezależnie sterowany przełącznikiem, który pozwala wybrać, czy dany proces ma zostać wykonany. Klienci mogą dowolnie dopasowywać proces produkcji do aktualnych potrzeb produkcyjnych, osiągając w ten sposób wielofunkcyjność na pojedynczej maszynie, co daje możliwość tworzenia zróżnicowanych produktów. Kompletny przebieg procesu zaciskarki jest podzielony na sześć głównych części: przednie zaciskanie końcówek, rozciąganie i dzielenie przewodów, całkowite zdejmowanie izolacji, częściowe zdejmowanie izolacji, cynowanie i zaciskanie końcówek.
Zalety planu
Wysoka wydajność
Ta w pełni zautomatyzowana zaciskarka może szybko wykonać przygotowanie kabli poprzez zautomatyzowaną pracę, co znacznie poprawia wydajność i skraca czas tego procesu w porównaniu z tradycyjnymi metodami przetwarzania ręcznego.
Wysoka dokładność
To urządzenie może realizować automatyczne zdejmowanie izolacji z przewodów, zaciskanie i inne operacje. Poprzez dopasowanie dokładności można dostosować pracę zaciskarki na potrzeby przetwarzania kabli o różnych specyfikacjach.
Łatwość obsługi
Urządzenie ma prosty interfejs i jest łatwe w obsłudze. Pracownicy potrzebują jedynie prostego szkolenia, co znacząco poprawia wygodę obsługi zaciskarki.
