Moduł PLC B1-16YJ-S

Moduł PLC B1-16YJ-S

Moduł z 16 wyjściami tranzystorowymi PNP

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

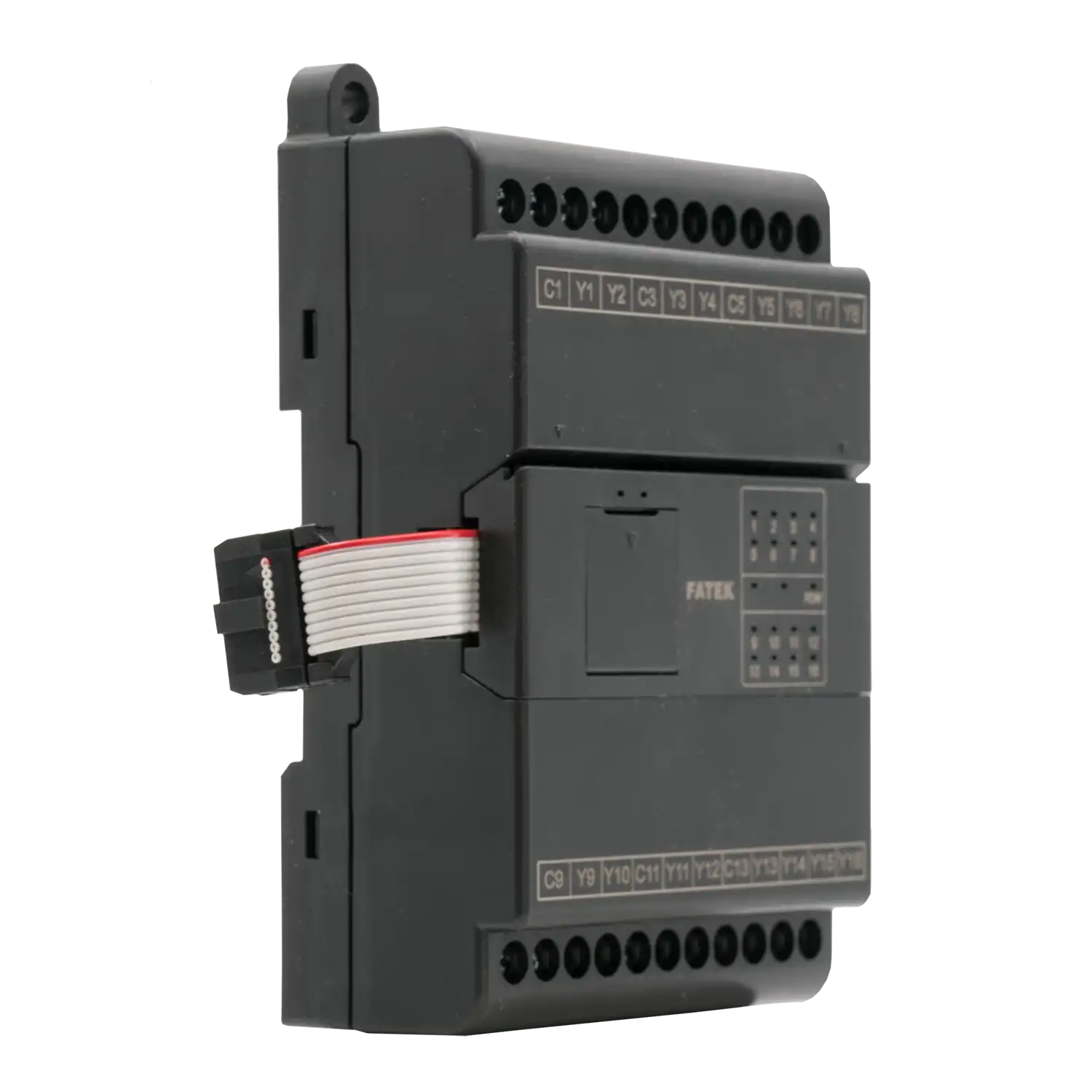

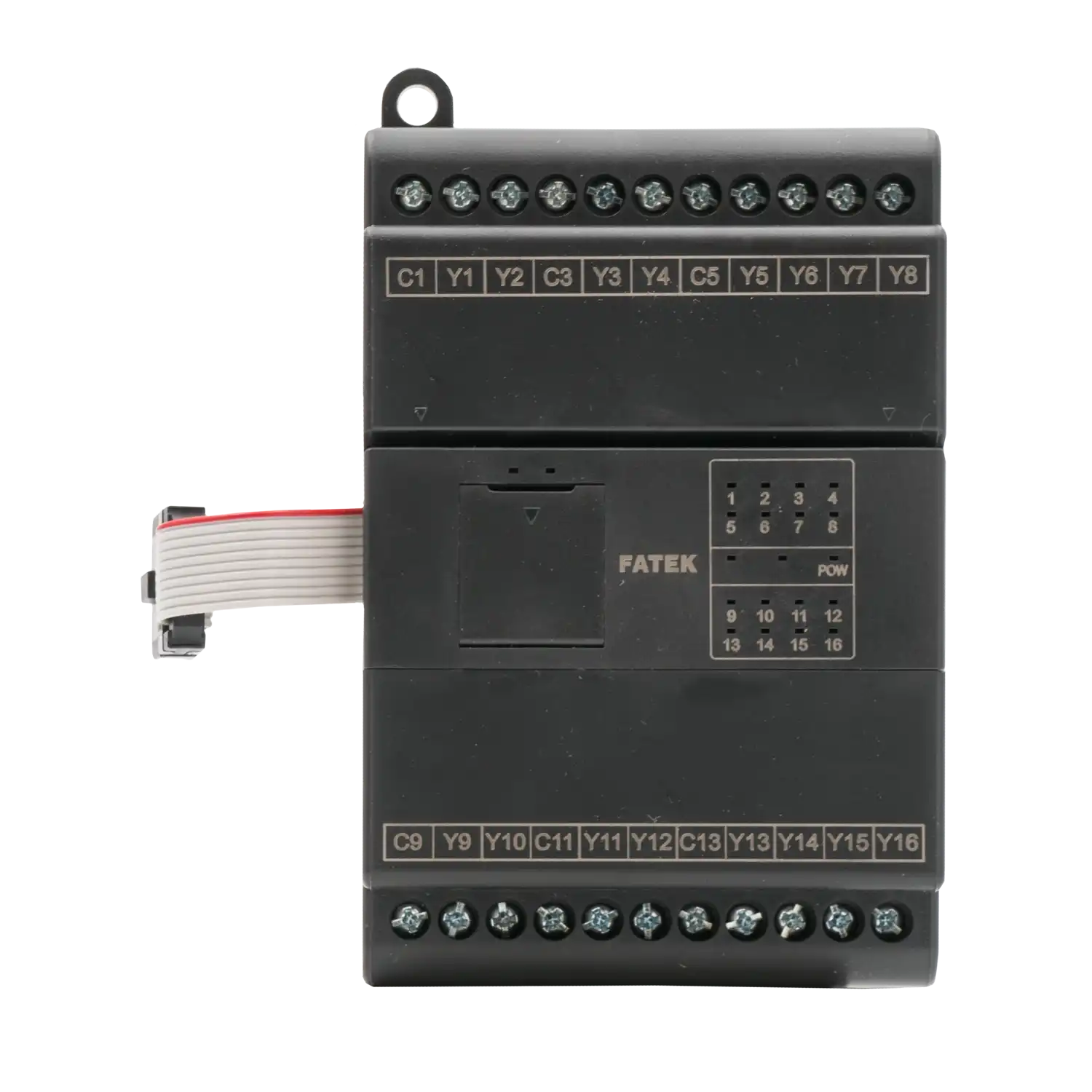

Moduł PLC Fatek B1-16YJ-S to rozszerzenie cyfrowe I/O zaprojektowane do zwiększenia liczby wyjść w systemach sterowania PLC. Urządzenie oferuje 16 wyjść cyfrowych tranzystorowych PNP, co pozwala na sprawne sterowanie elementami wykonawczymi w aplikacjach wymagających szybkiej reakcji i stabilnej pracy.

Moduł nie posiada własnego zasilania. Montaż prawostronny umożliwia łatwe rozszerzenie systemu bez ingerencji w jego podstawową konfigurację. Model B1-16YJ-S to funkcjonalne rozwiązanie dla aplikacji wymagających większej liczby wyjść tranzystorowych PNP w kompaktowej formie.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	B1 Slim
Zasilanie	brak
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	0/16
Typ wyjść	tranzystorowe PNP
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	60x90x32mm
Mechanizm okablowania	stała listwa zaciskowa ze złączami europejskimi 5 mm

Dokumentacja

	Nazwa	Typ
	Fatek PLC Katalog PL 2023.05	.pdf

Instrukcje

	Nazwa	Typ
	Funkcje 1. Schemat Drabinkowy	.pdf
	Funkcje 2. Alokacja Pamięci	.pdf
	Funkcje 3. Listy instrukcji	.pdf
	Funkcje 4. Instrukcje sekwencyjne	.pdf
	Funkcje 5. Opis instrukcji sekwencyjnych	.pdf
	Funkcje 6. Funkcje podstawowe	.pdf
	Funkcje 7. Funkcje zaawansowane	.pdf
	Funkcje 8. Programowanie krokowe	.pdf
	Funkcje 9. Funkcja przerwania FBs-PLC	.pdf
	Funkcje 10. Szybki licznik i timer FBs-PLC	.pdf
	Funkcje 11. Pozycjonowanie NC w FBs-PLC	.pdf
	Funkcje 12. Funkcja komunikacyjna FBs - PLC	.pdf
	Funkcje 13. Zastosowania łącza komunikacyjnego FBs-PLC	.pdf
	Funkcje 14. Zastosowanie funkcji wysyłania pliku ASCII	.pdf
	Funkcje 15. Zegar czasu rzeczywistego （RTC)	.pdf
	Funkcje 16. Moduł wyświetlacza 7/16-segmentowego LED	.pdf
	Funkcje 17. Moduł wejściowy przełącznika tarczowego	.pdf
	Funkcje 18. Moduł AIO	.pdf
	Funkcje 19. Analogowa karta rozszerzeń we / wy	.pdf
	Funkcje 20. Pomiar temperatury i regulacja PID	.pdf
	Funkcje 21. Moduły analogowo - temperaturowe	.pdf
	Funkcje 22. Regulacja PID ogólnego przeznaczenia	.pdf
	Sprzęt 1. Wstęp do PLC serii FBS	.pdf
	Sprzęt 2. Konfiguracja systemu	.pdf
	Sprzęt 3. Rozszerzenia FBS-PLC	.pdf
	Sprzęt 4. Przewodnik po instalacji	.pdf
	Sprzęt 5. Przewody zasilające, obliczanie poboru mocy oraz wymagania dotyczące układu zasilania	.pdf
	Sprzęt 6. Obwody wejść cyfrowych (DI)	.pdf
	Sprzęt 7. Obwody wyjść cyfrowych (DO)	.pdf
	Sprzęt 8. Rozruch próbny, monitorowanie i konserwacja	.pdf
	Dodatek 1. Protokół komunikacyjny FATEK	.pdf
	Dodatek 2. Analogowy moduł wyjściowy PWMDA	.pdf

Materiały pomocnicze

	Nazwa	Typ
	Wspierane funkcje w seriach FBs, B1 i B1z	.pdf
	Porównanie serii FBs, B1 i B1z	.pdf
	winproladder tutorial	.pdf
	WinProladder User Guide	.pdf

CAD

	Nazwa	Typ
	FBs-PACK	.rar
	FBs-Board	.rar
	FBs-CM22	.rar
	FBs-CM55	.rar
	FBs-CM25	.rar
	FBs-CM25E	.rar
	FBs-Figure2	.rar
	FBs-Figure1_175mm	.rar
	FBs-Figure6	.rar
	FBs-Figure3	.rar
	FBs-Figure4	.rar
	FBs-Figure1_130mm	.rar
	FBs-Figure1_90mm	.rar
	FBs-CM55E	.rar
	B1-Module	.zip
	B1-PLC	.zip

Oprogramowanie

	Nazwa	Typ
	WProlad328-22108-ENU	.exe
	WProlad330-24518-1-PLK	.exe

Certyfikaty

	Nazwa	Typ
	Fatek CE - serie B1, B1z, HB1 PL	.pdf
	Fatek CE - serie B1, B1z, HB1 ENG	.pdf
	Test_EMC_seria_FBs_EN	.pdf
	Certyfikat_CE_seria_b1_b1z_EN	.pdf
	Certyfikat_CE_seria_FBs_EN	.pdf
	Certyfikat_CE_Tbox_EN	.pdf
	Certyfikat_EMC_seria_FBs_EN	.pdf
