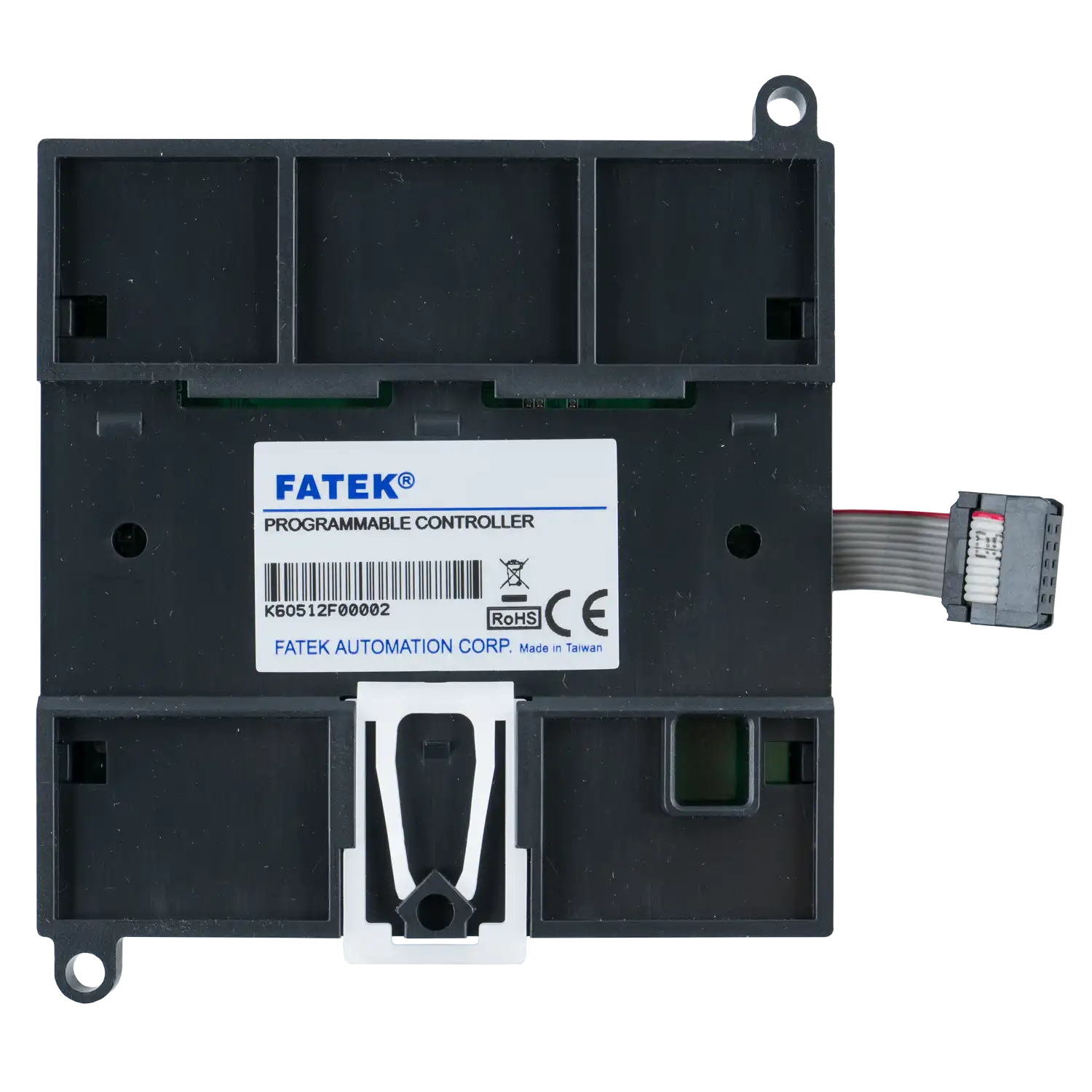

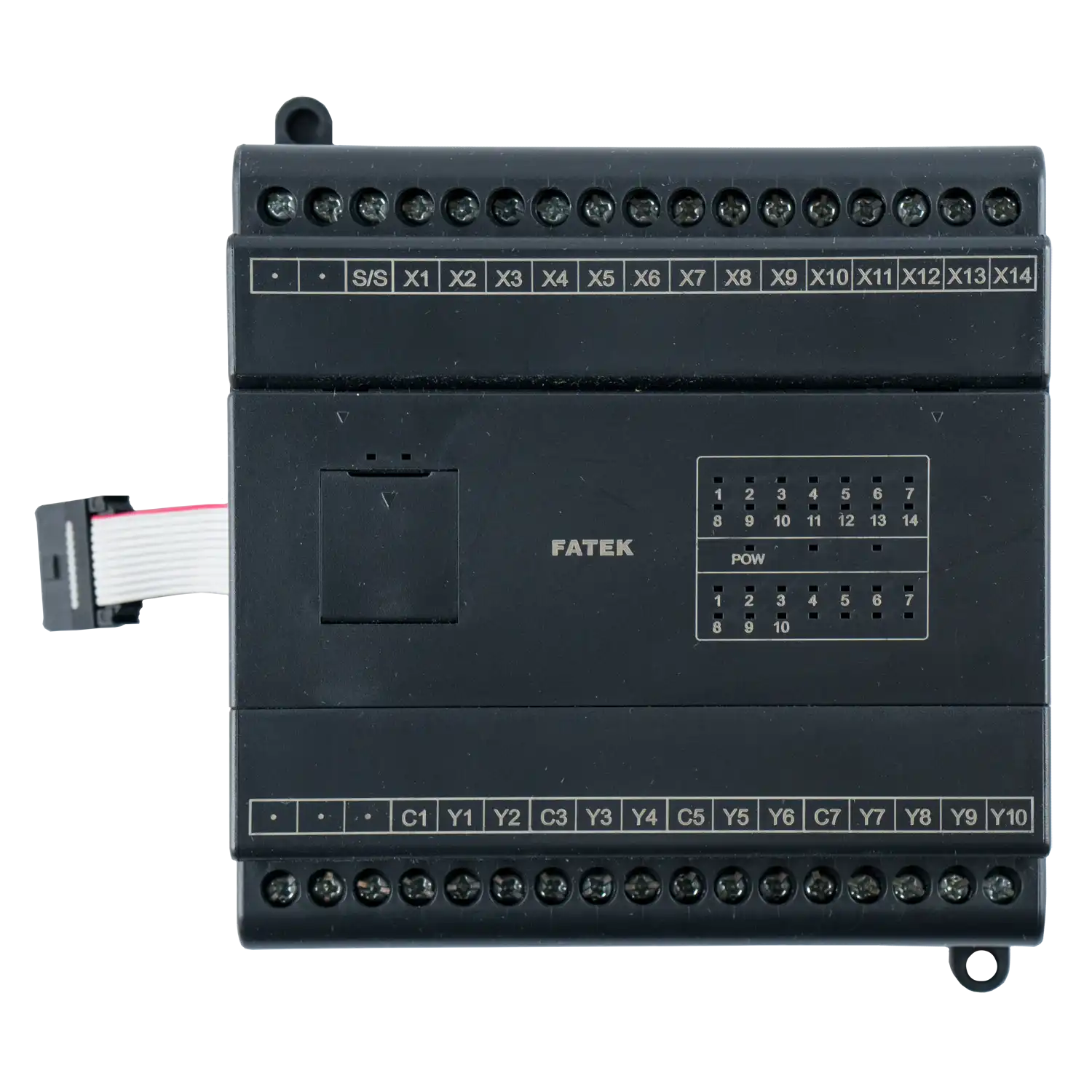

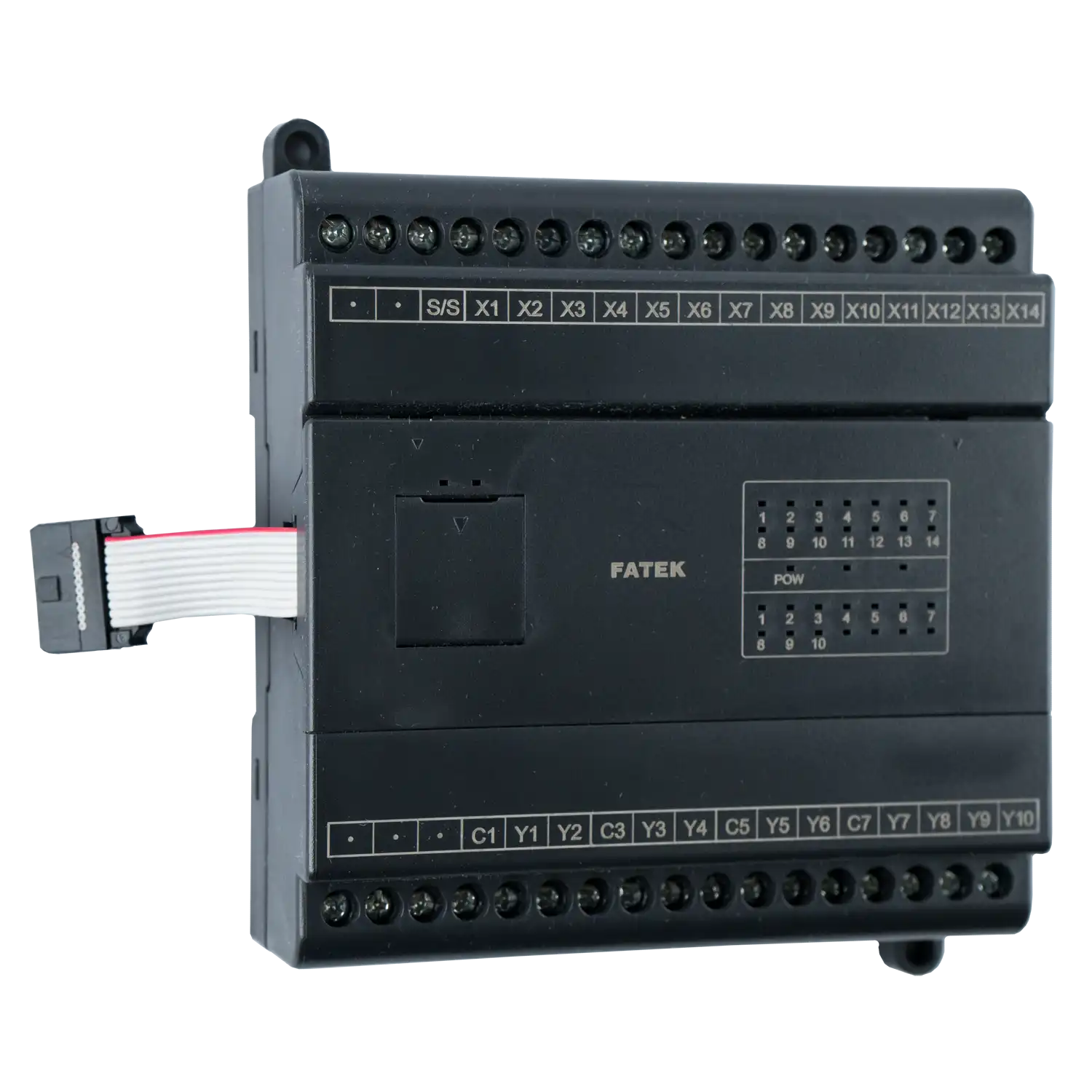

Moduł PLC B1-24XYJ-S

Moduł PLC B1-24XYJ-S

Moduł z 14 wejściami i 10 wyjściami (tranzystorowe PNP)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC Fatek B1-24XYJ-S to rozszerzenie cyfrowe I/O, które pozwala na zwiększenie liczby obsługiwanych sygnałów w systemie sterowania. Urządzenie oferuje 14 wejść cyfrowych oraz 10 wyjść cyfrowych tranzystorowych PNP, co umożliwia realizację bardziej rozbudowanych aplikacji przy zachowaniu kompaktowej struktury systemu.

Montaż prawostronny umożliwia łatwe dołączenie modułu do istniejącego systemu, a jego konfiguracja sprawia, że model B1-24XYJ-S jest praktycznym rozwiązaniem dla aplikacji wymagających wyjść tranzystorowych PNP oraz większej liczby wejść cyfrowych.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	B1 Slim
Zasilanie	brak
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	14/10
Typ wyjść	tranzystorowe PNP
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	90x90x32mm
Mechanizm okablowania	stała listwa zaciskowa ze złączami europejskimi 5 mm
