Moduł PLC B1-60XYJ-S

Moduł PLC B1-60XYJ-S

Moduł z 36 wejściami i 24 wyjściami (tranzystorowe PNP)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

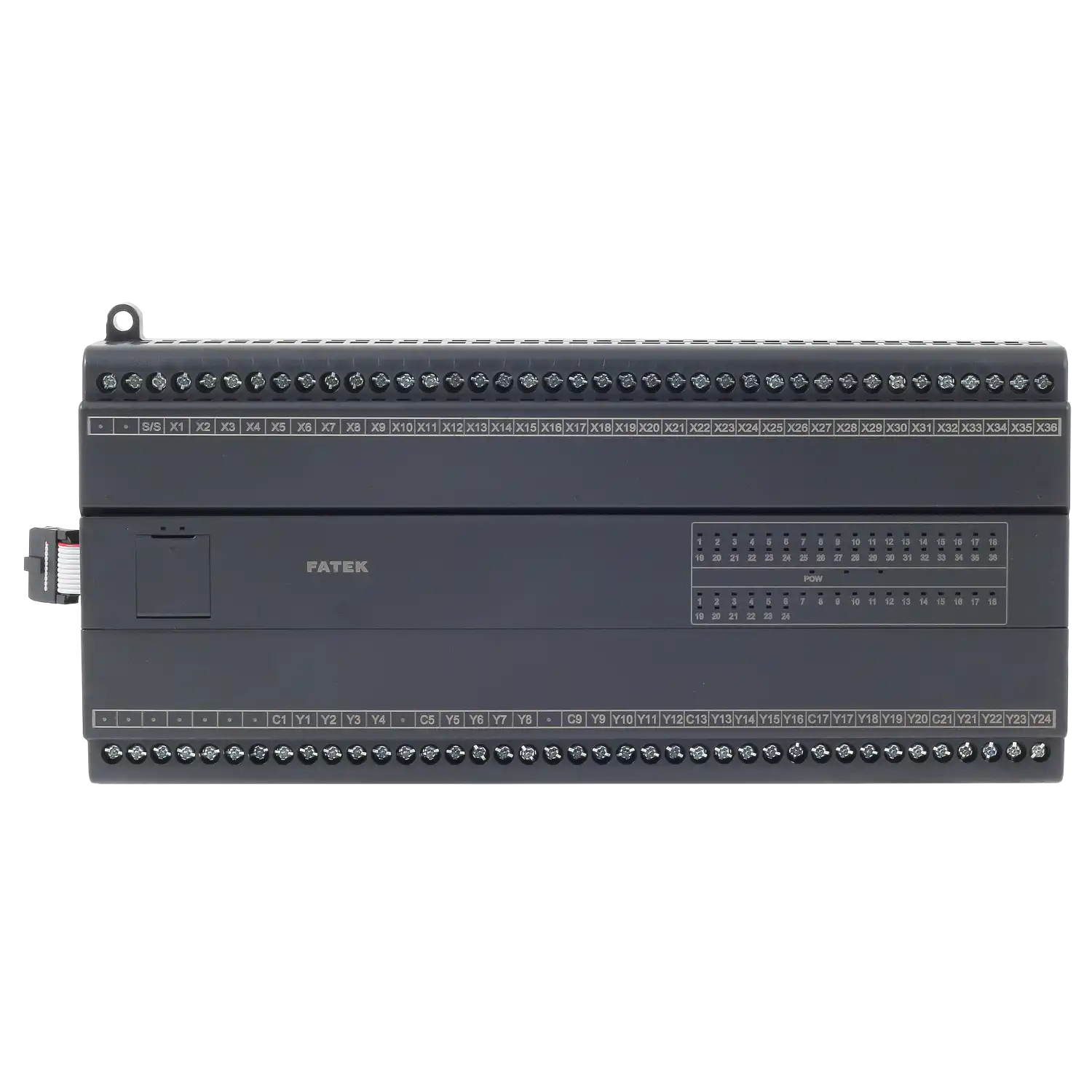

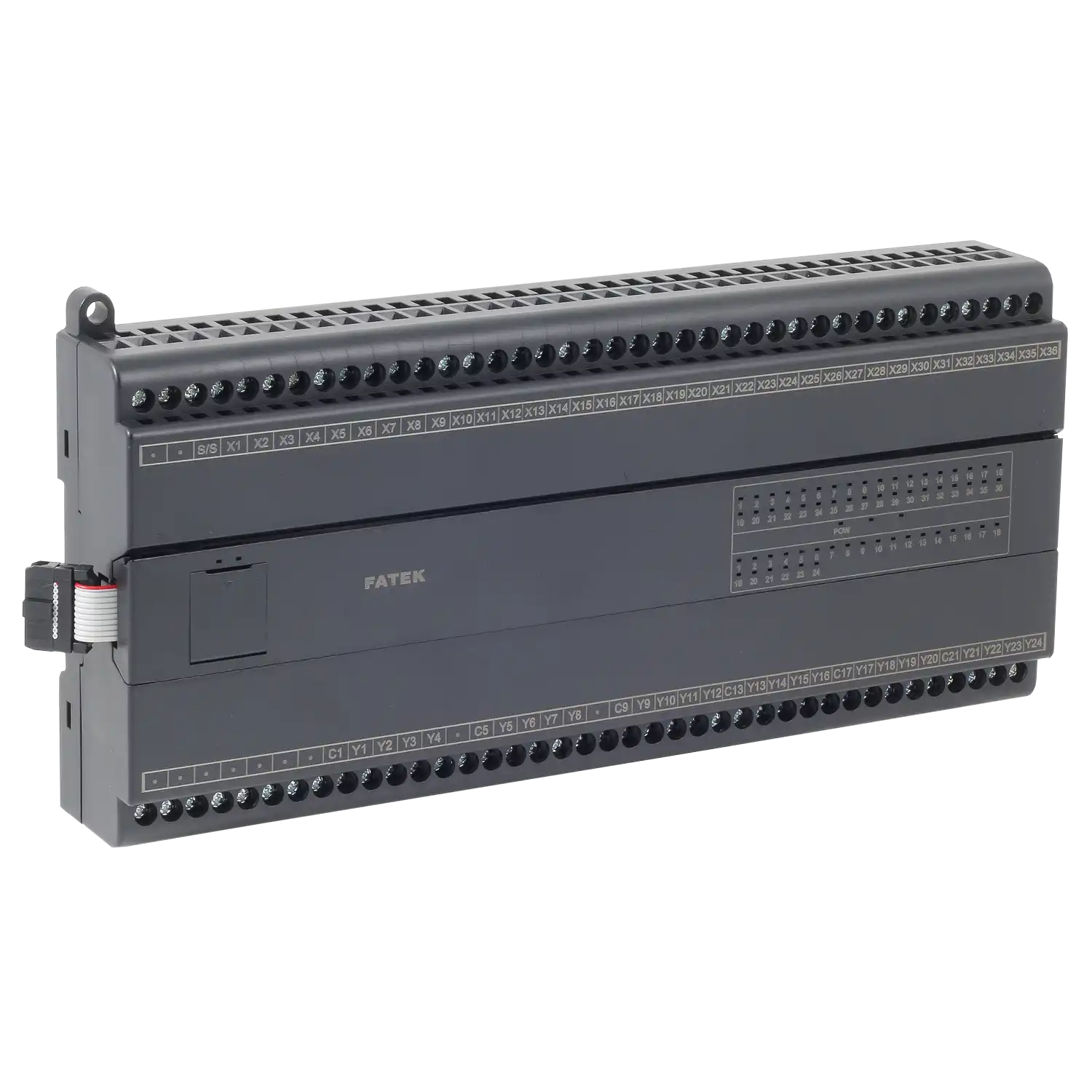

Moduł PLC Fatek B1-60XYJ-S to rozszerzenie cyfrowych modułów I/O, przeznaczone do aplikacji wymagających obsługi dużej liczby sygnałów wejściowych i wyjściowych. Urządzenie oferuje 36 wejść cyfrowych oraz 24 wyjścia cyfrowe tranzystorowe PNP, co pozwala na efektywne zarządzanie rozbudowanymi procesami sterowania przy wykorzystaniu jednego modułu.

Montaż prawostronny pozwala na łatwe dołączenie modułu do istniejącej konfiguracji, czyniąc model B1-60XYJ-S praktycznym rozwiązaniem dla systemów wymagających dużej liczby wejść i wyjść.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	B1 Slim
Zasilanie	brak
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	36/24
Typ wyjść	tranzystorowe PNP
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	200,4x90x32mm
Mechanizm okablowania	stała listwa zaciskowa ze złączami europejskimi 5 mm
