Moduł PLC B1-60XYR-S

Moduł PLC B1-60XYR-S

Moduł z 36 wejściami i 24 wyjściami (przekaźniki)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

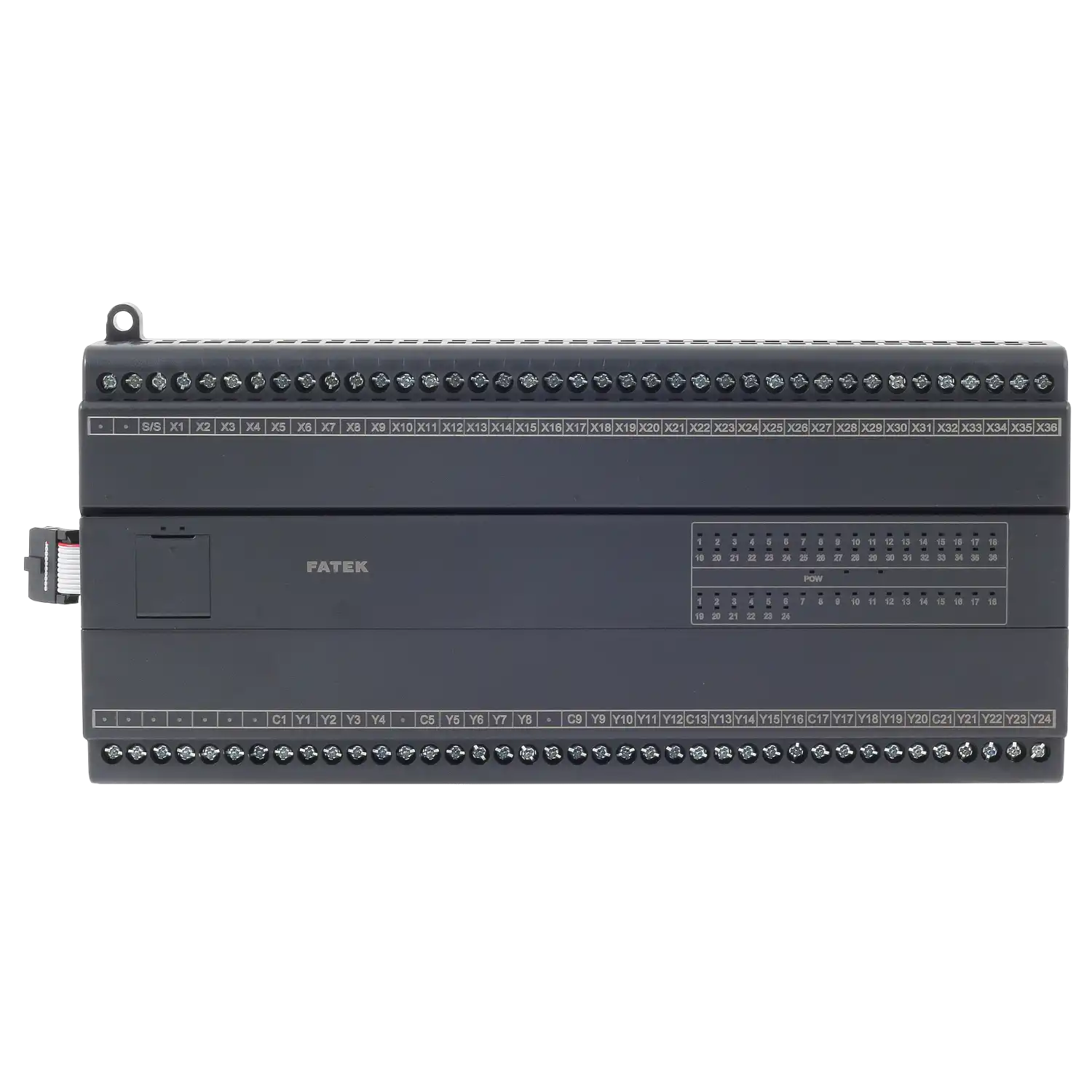

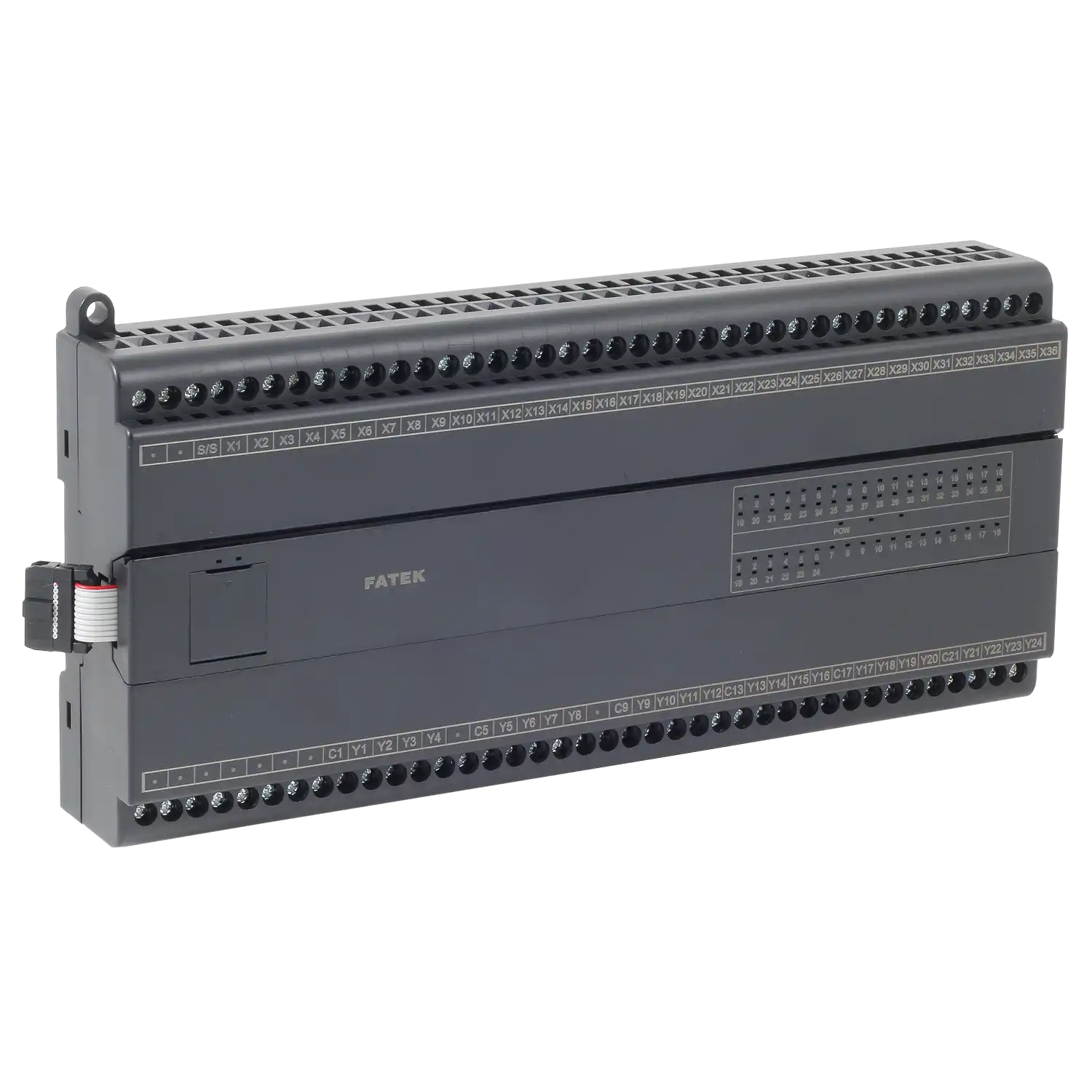

Moduł PLC Fatek B1-60XYR-S to cyfrowe rozszerzenie I/O przeznaczone do rozbudowy systemów sterowania o dużą liczbę sygnałów. Urządzenie oferuje 36 wejść cyfrowych oraz 24 wyjścia cyfrowe przekaźnikowe, co umożliwia obsługę rozbudowanych aplikacji.

Moduł nie posiada własnego zasilania i przeznaczony jest do montażu prawostronnego, co umożliwia jego dołączenie do istniejącego systemu PLC. Dzięki swojej konfiguracji stanowi rozwiązanie dla aplikacji, w których wymagane jest jednoczesne wykorzystanie dużej liczby wejść i wyjść cyfrowych w jednym module.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	B1 Slim
Zasilanie	brak
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	36/24
Typ wyjść	przekaźnikowe
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	200,4x90x32mm
Mechanizm okablowania	stała listwa zaciskowa ze złączami europejskimi 5 mm
