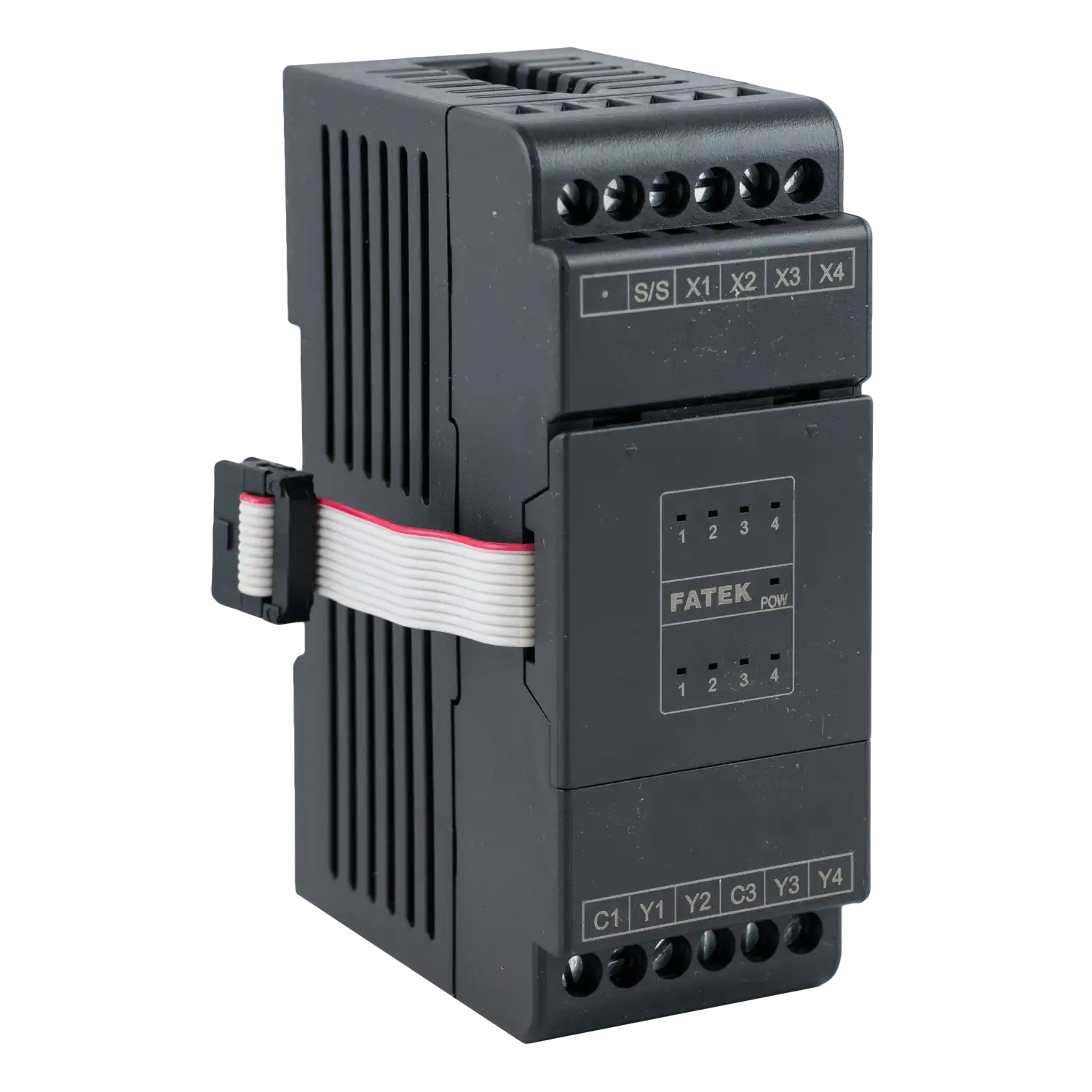

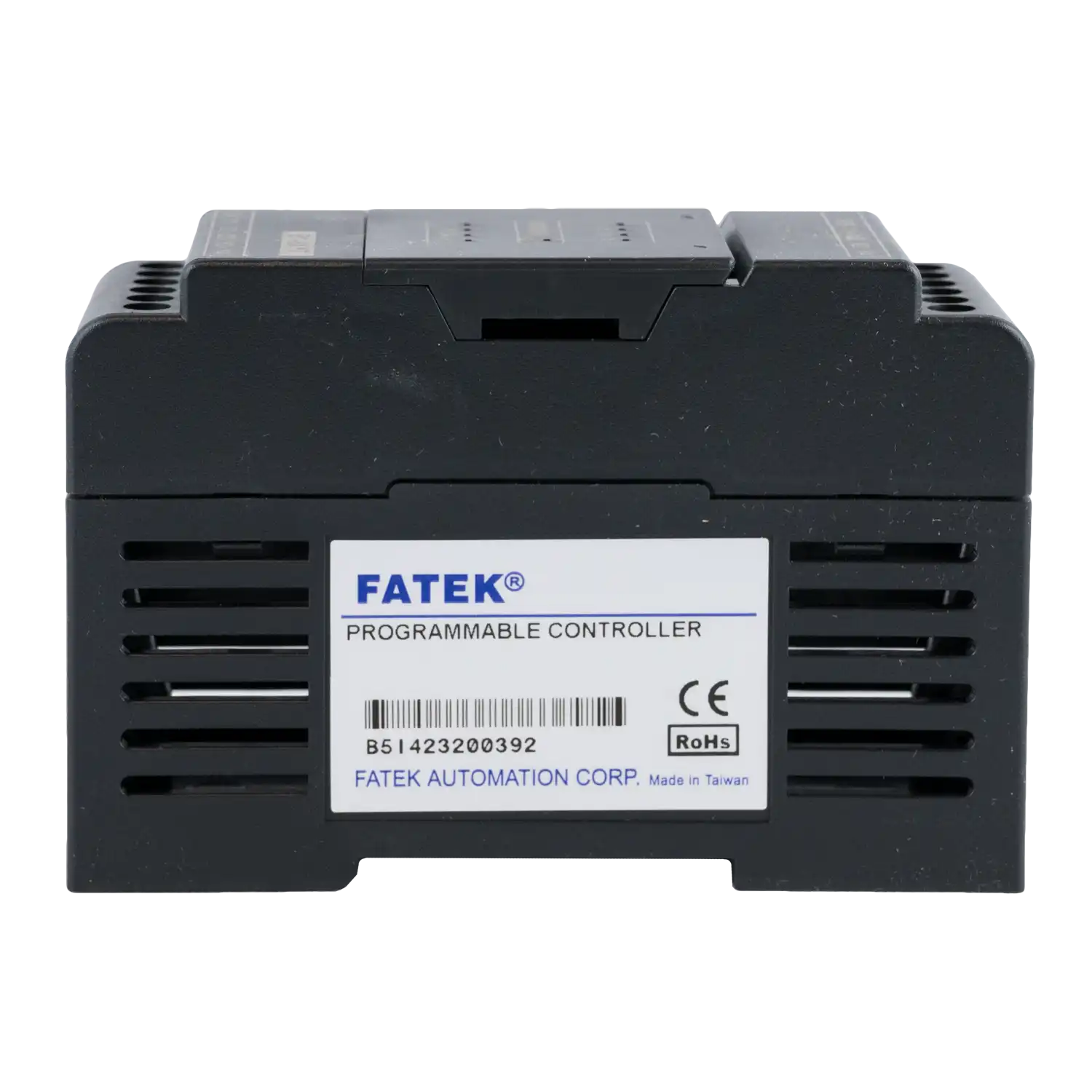

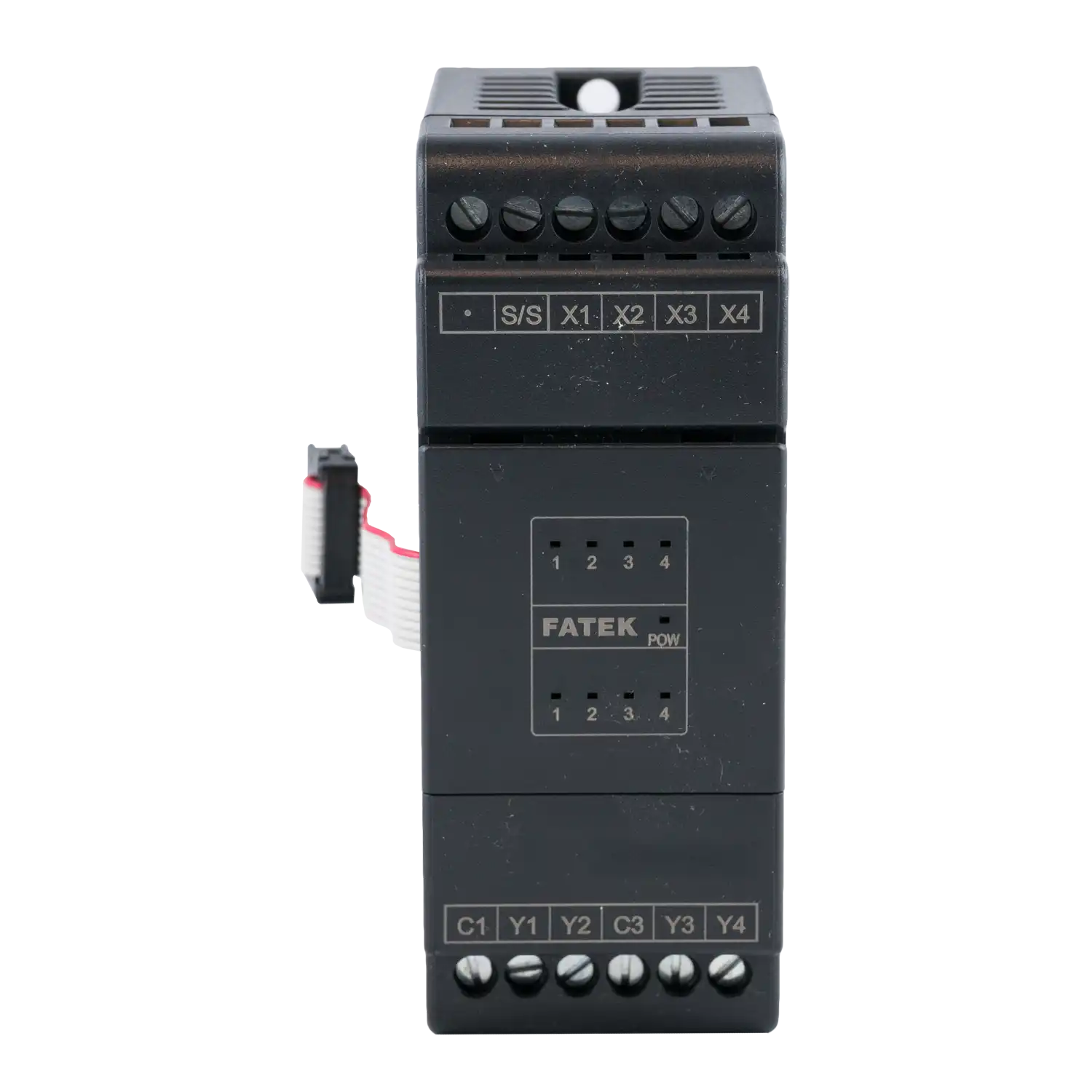

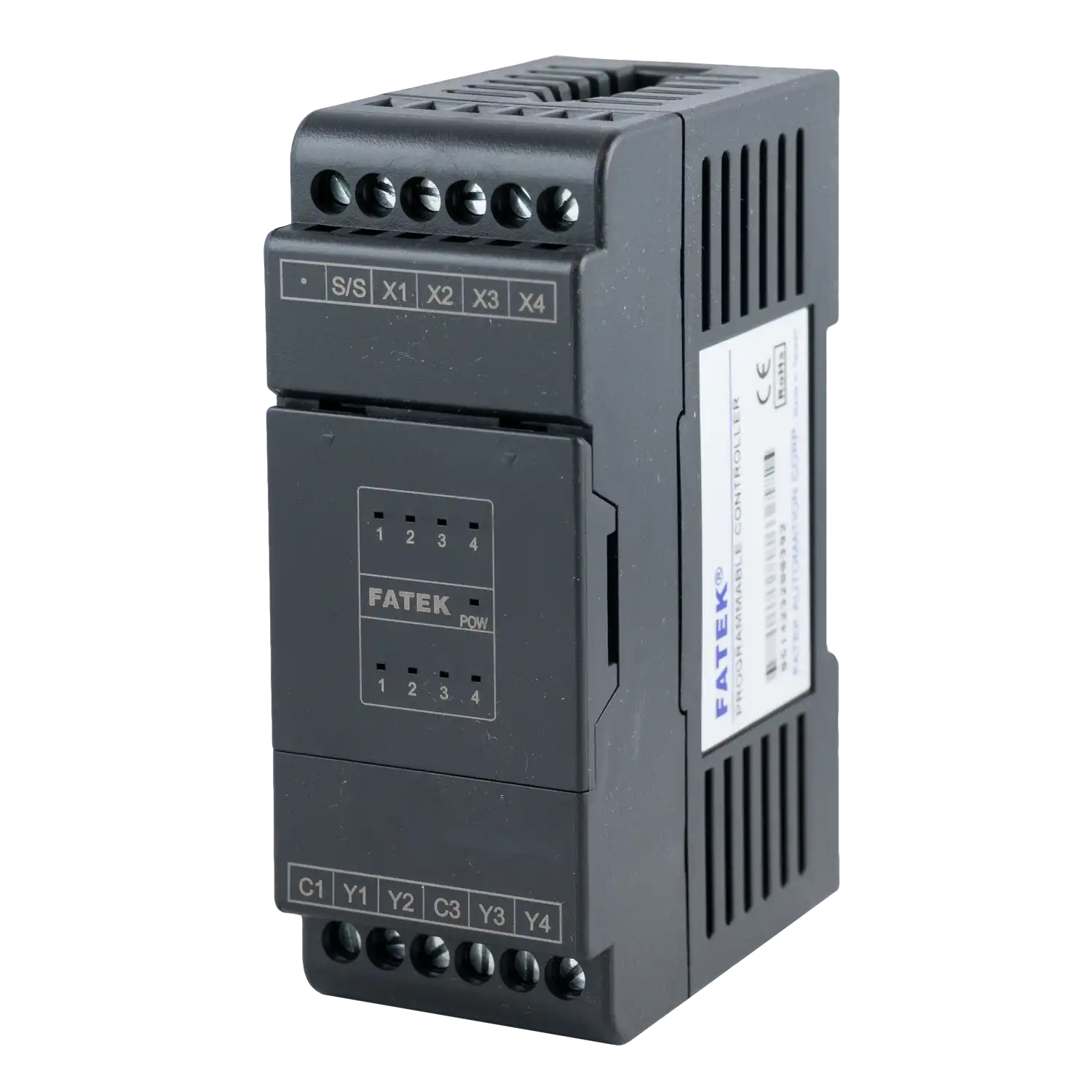

Moduł PLC B1-8XYJ

Moduł PLC B1-8XYJ

Moduł z 4 wejściami i 4 wyjściami (tranzystorowe PNP)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC B1-8XYJ to kompaktowe rozszerzenie cyfrowe I/O, które łączy funkcjonalność wejść i wyjść w jednym urządzeniu. Model ten oferuje 4 wejścia cyfrowe oraz 4 wyjścia cyfrowe tranzystorowe PNP, co pozwala na wygodną rozbudowę systemu sterowania bez konieczności stosowania oddzielnych modułów.

Moduł przeznaczony jest do montażu prawostronnego, co umożliwia szybką rozbudowę systemu automatyki. Zastosowana stała listwa zaciskowa ze złączami europejskimi 5 mm gwarantuje trwałe i bezpieczne podłączenie przewodów, a także ułatwia prace instalacyjne.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	B1
Zasilanie	brak
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	4/4
Typ wyjść	tranzystorowe PNP
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	35x90x60mm
Mechanizm okablowania	stała listwa zaciskowa ze złączami europejskimi 5 mm
