Moduł PLC B1-CM2-S

Moduł PLC B1-CM2-S

Moduł komunikacyjny z 1 portem RS232 (port 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

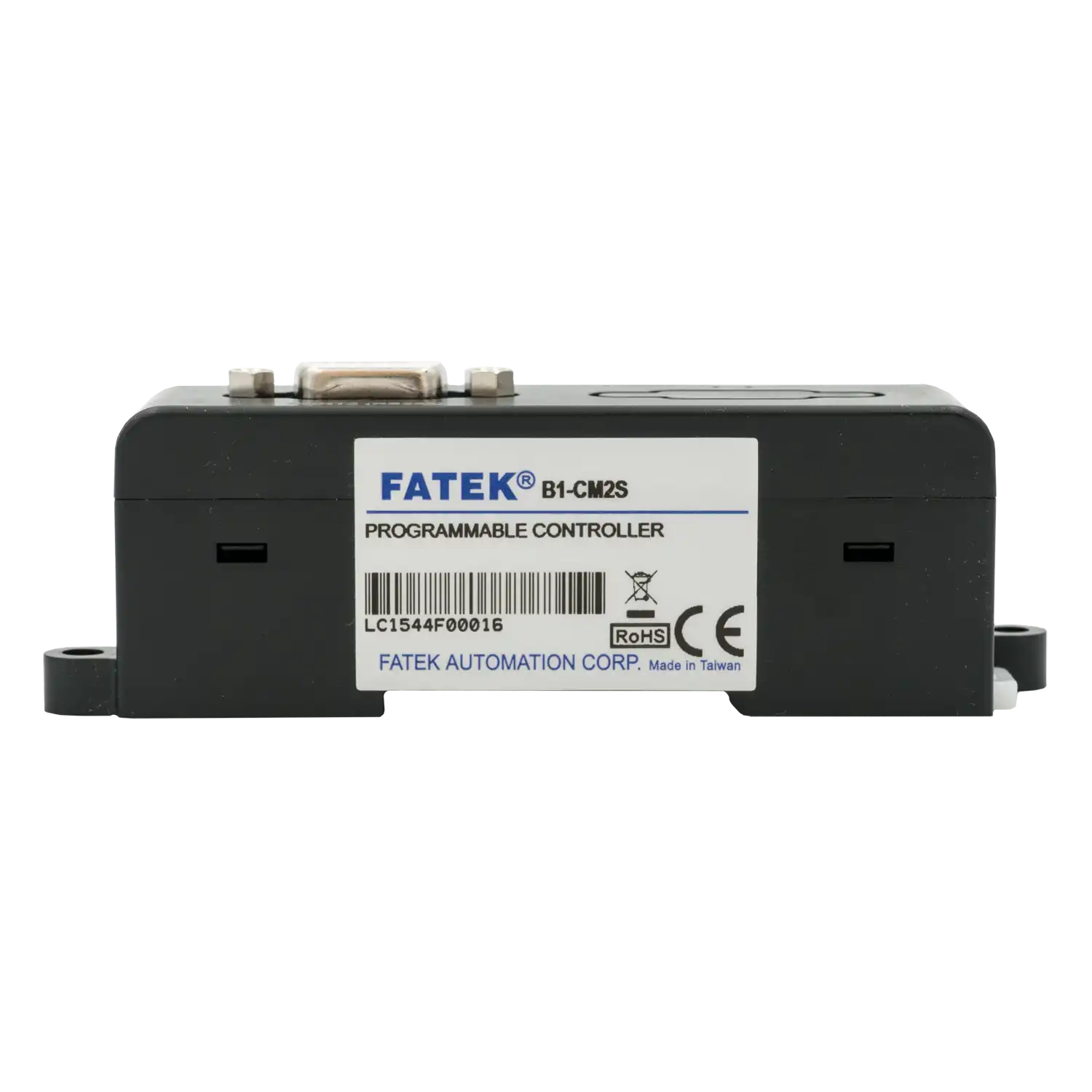

Moduł PLC Fatek B1-CM2-S to rozszerzenie komunikacyjne przeznaczone do obsługi transmisji danych w standardzie RS232 w systemach automatyki. Urządzenie wyposażone jest w port komunikacyjny RS232.

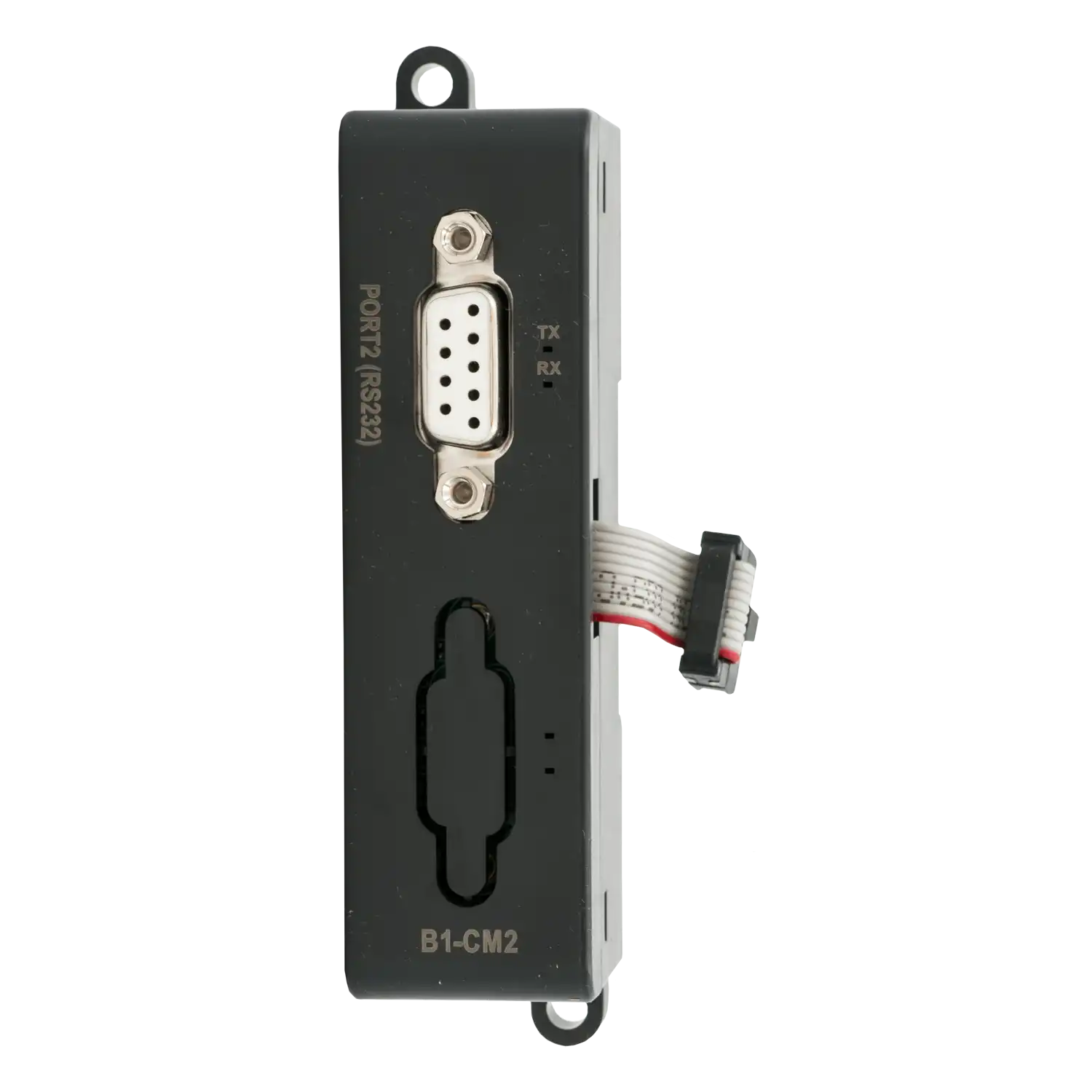

Zastosowane złącze DB9F zapewnia prostą i standardową instalację. Moduł obsługuje protokoły Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave), co pozwala na integrację z szeroką gamą urządzeń. Montaż lewostronny umożliwia wygodne rozszerzenie systemu sterowania bez ingerencji w jego podstawową strukturę. Model B1-CM2-S stanowi praktyczne rozwiązanie dla aplikacji wymagających komunikacji w standardzie RS232.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1 Slim
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	RS232
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x26,8mm
Mechanizm okablowania	DB9F (RS232)
