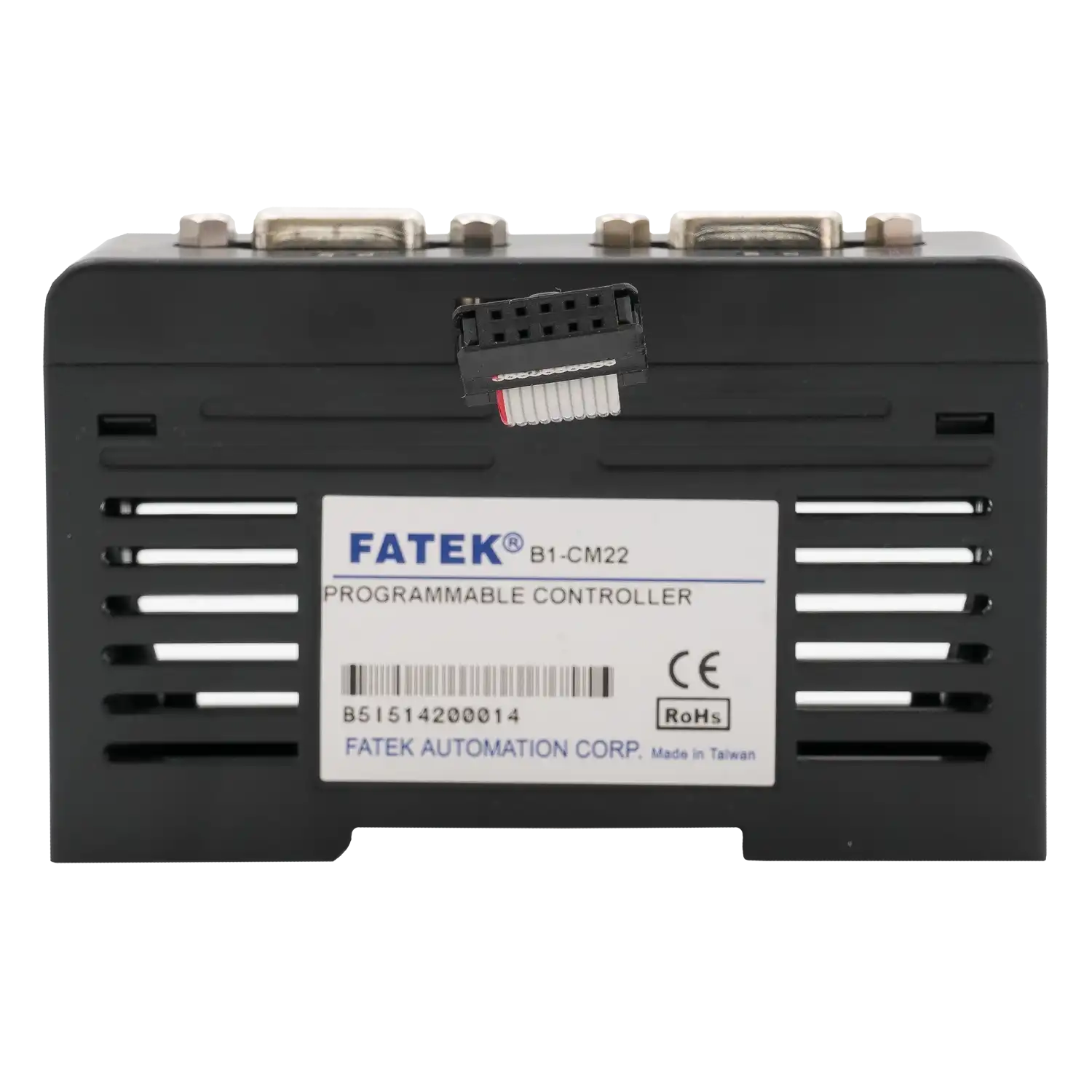

Moduł PLC B1-CM22

Moduł PLC B1-CM22

Moduł komunikacyjny z 2 portami RS232 (port 1 i 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

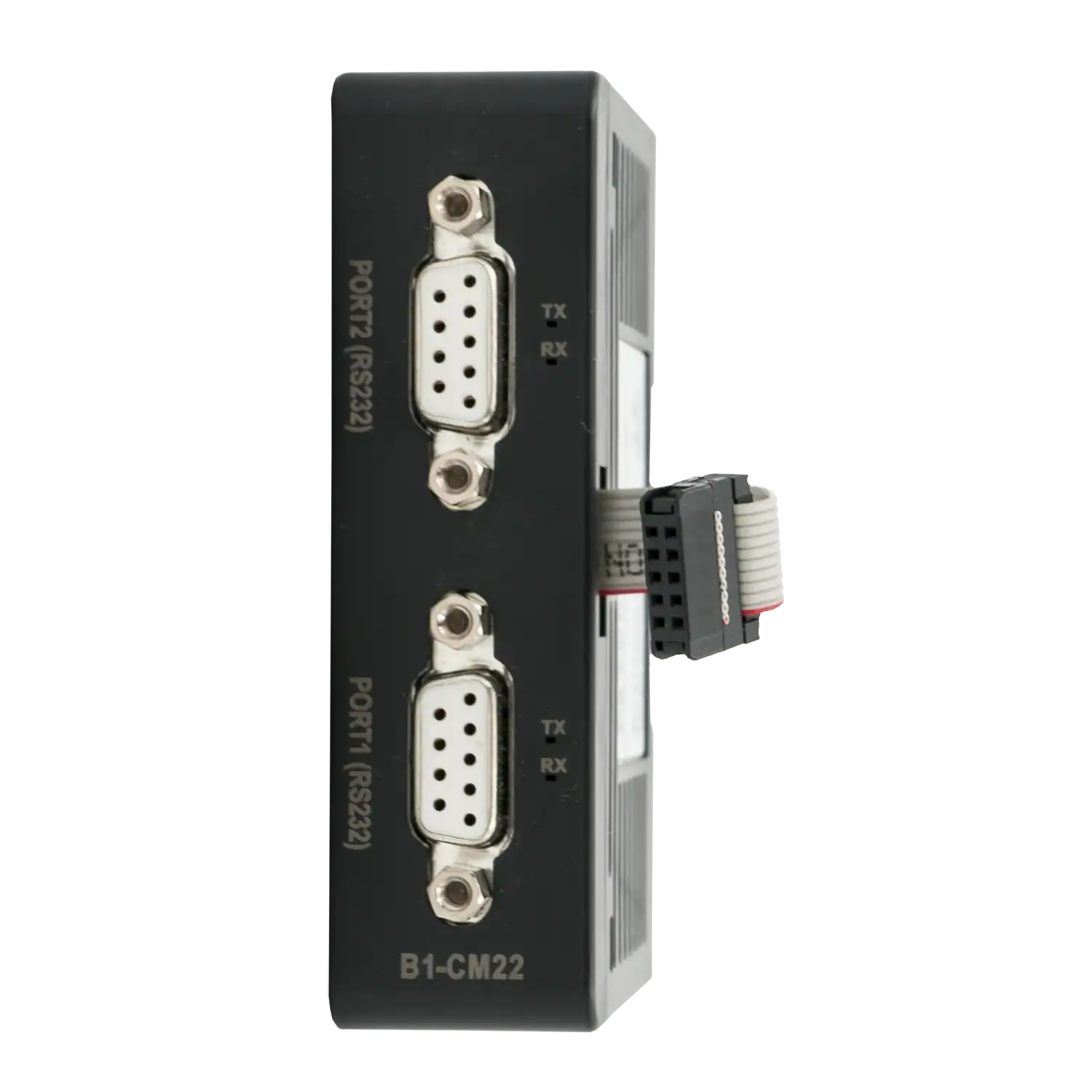

Moduł PLC Fatek B1-CM22 to rozszerzenie przeznaczone do rozbudowy sterowników PLC o funkcje komunikacyjne. Urządzenie wyposażone jest w 2 porty RS232, co umożliwia jednoczesną komunikację z dwoma urządzeniami, takimi jak panele operatorskie, komputery czy inne elementy systemu automatyki. Zastosowano mechanizm okablowania przez 2 złącza DB9F.

Moduł obsługuje protokoły Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave), co pozwala na łatwą integrację z różnymi urządzeniami w systemie sterowania. Montaż lewostronny umożliwia szybkie rozszerzenie funkcjonalności sterownika bez ingerencji w jego podstawową konfigurację. Moduł B1-CM22 to praktyczne rozwiązanie dla aplikacji wymagających komunikacji w standardzie RS232 z więcej niż jednym urządzeniem jednocześnie.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS232, RS232
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x54,8mm
Mechanizm okablowania	2x DB9F (RS232)
