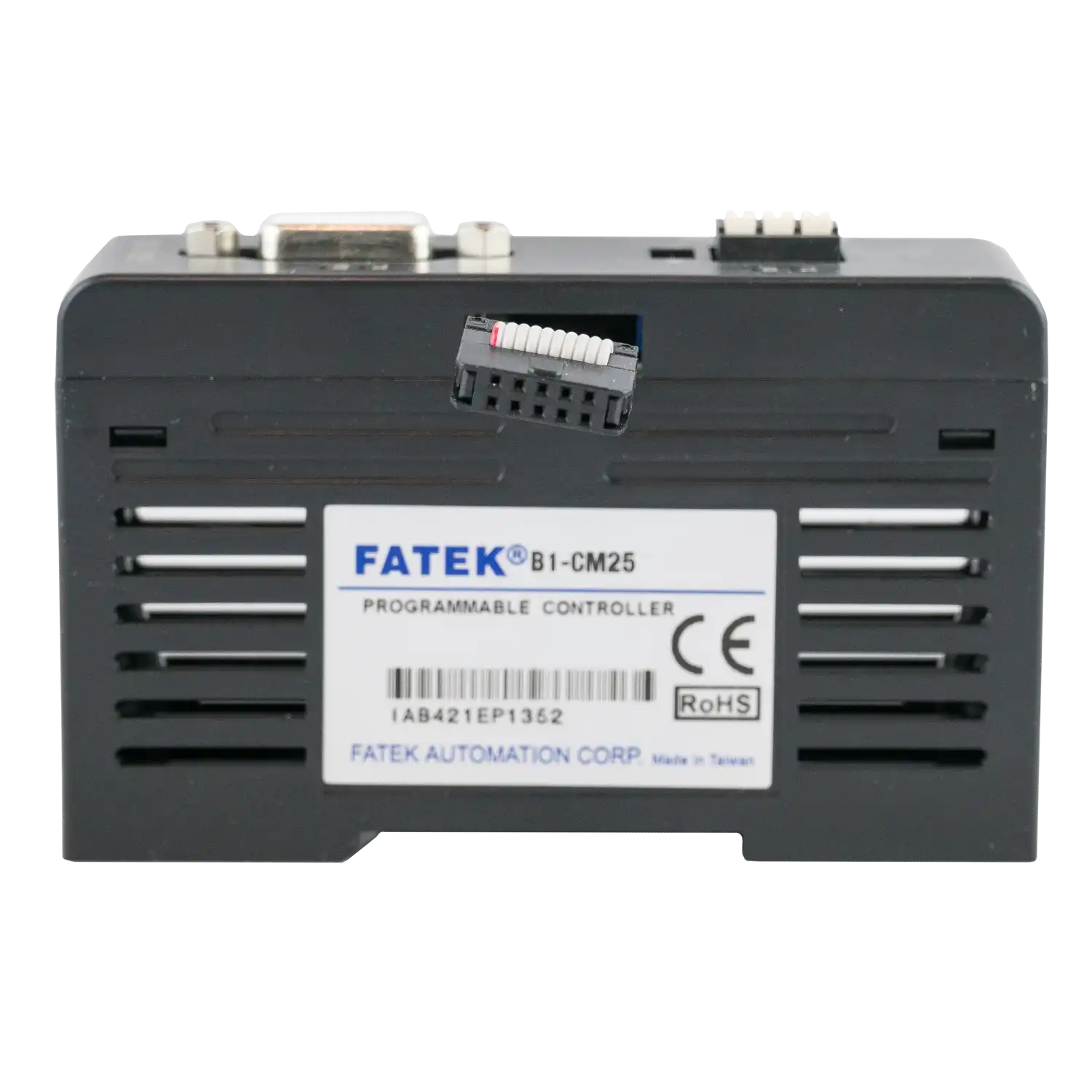

Moduł PLC B1-CM25

Moduł PLC B1-CM25

Moduł komunikacyjny z 1 portem RS232 (port 1) i 1 portem RS485 (port 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

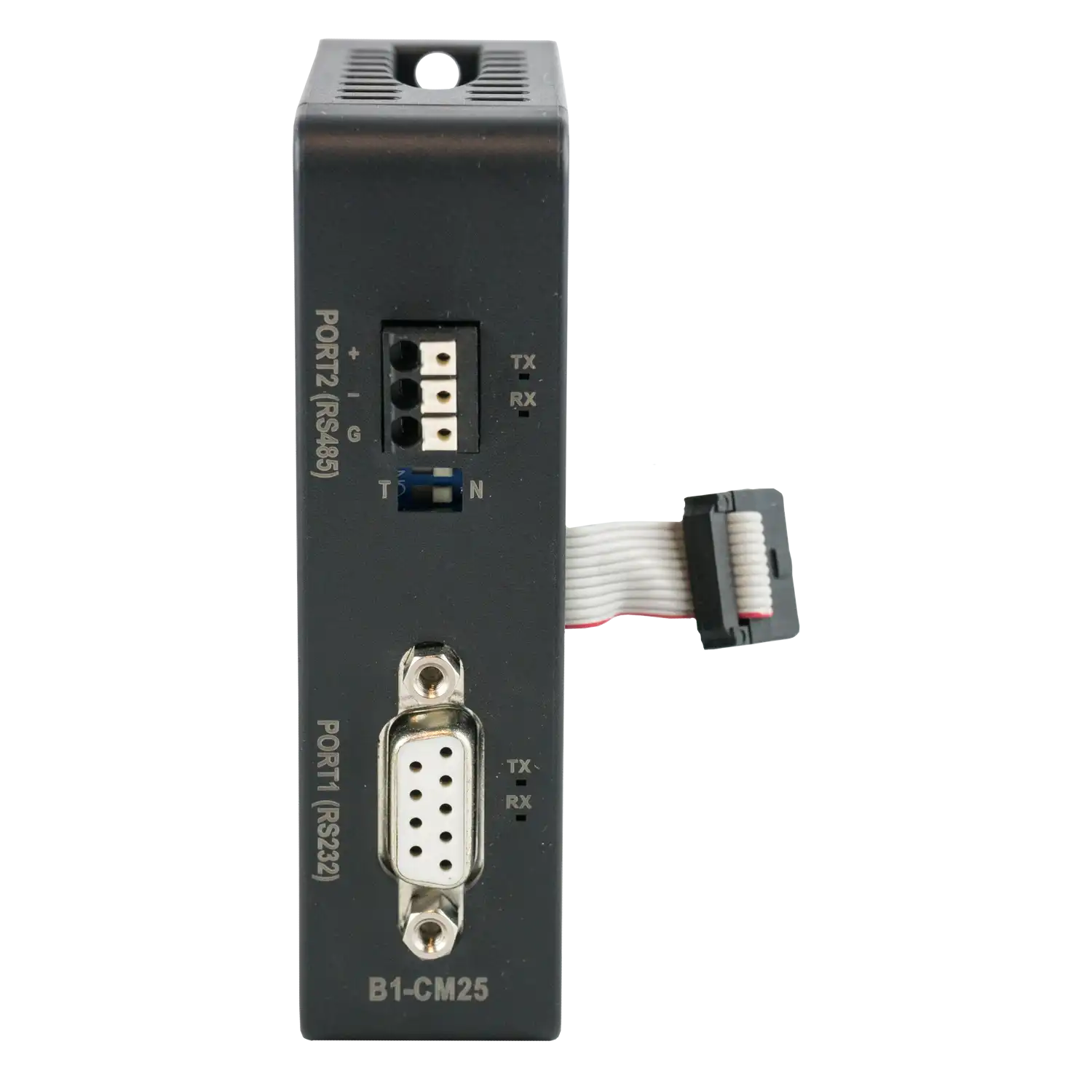

Moduł PLC B1-CM25 to rozszerzenie umożliwiające rozbudowę sterowników PLC o dodatkowe funkcje komunikacyjne. Urządzenie wyposażone jest w 2 porty komunikacyjne: RS232 oraz RS485. Zastosowane złącza DB9F dla RS232 oraz złącza sprężynowe 3-pin dla RS485, zapewniają wygodne i pewne podłączenie przewodów.

Moduł obsługuje protokoły Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave). Montaż lewostronny pozwala na szybkie i intuicyjne rozszerzenie funkcjonalności sterownika bez ingerencji w jego podstawową konfigurację. Moduł B1-CM25 to praktyczne rozwiązanie dla aplikacji wymagających niezawodnej komunikacji w standardach RS232 i RS485.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS232, RS485
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x54,8mm
Mechanizm okablowania	DB9F (RS232)\|złącze sprężynowe 3-pin. (RS485)
