Moduł PLC B1-CM25-S

Moduł PLC B1-CM25-S

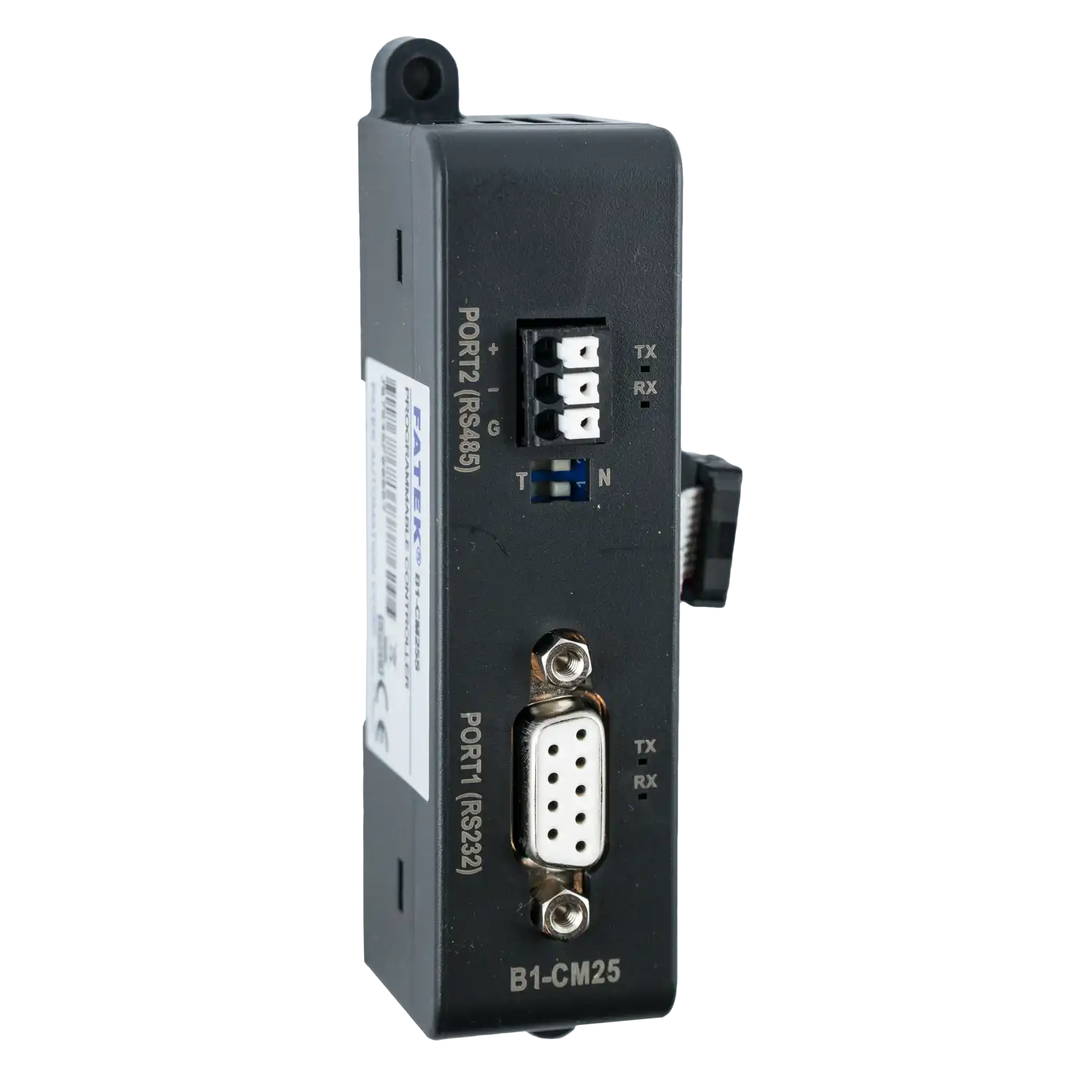

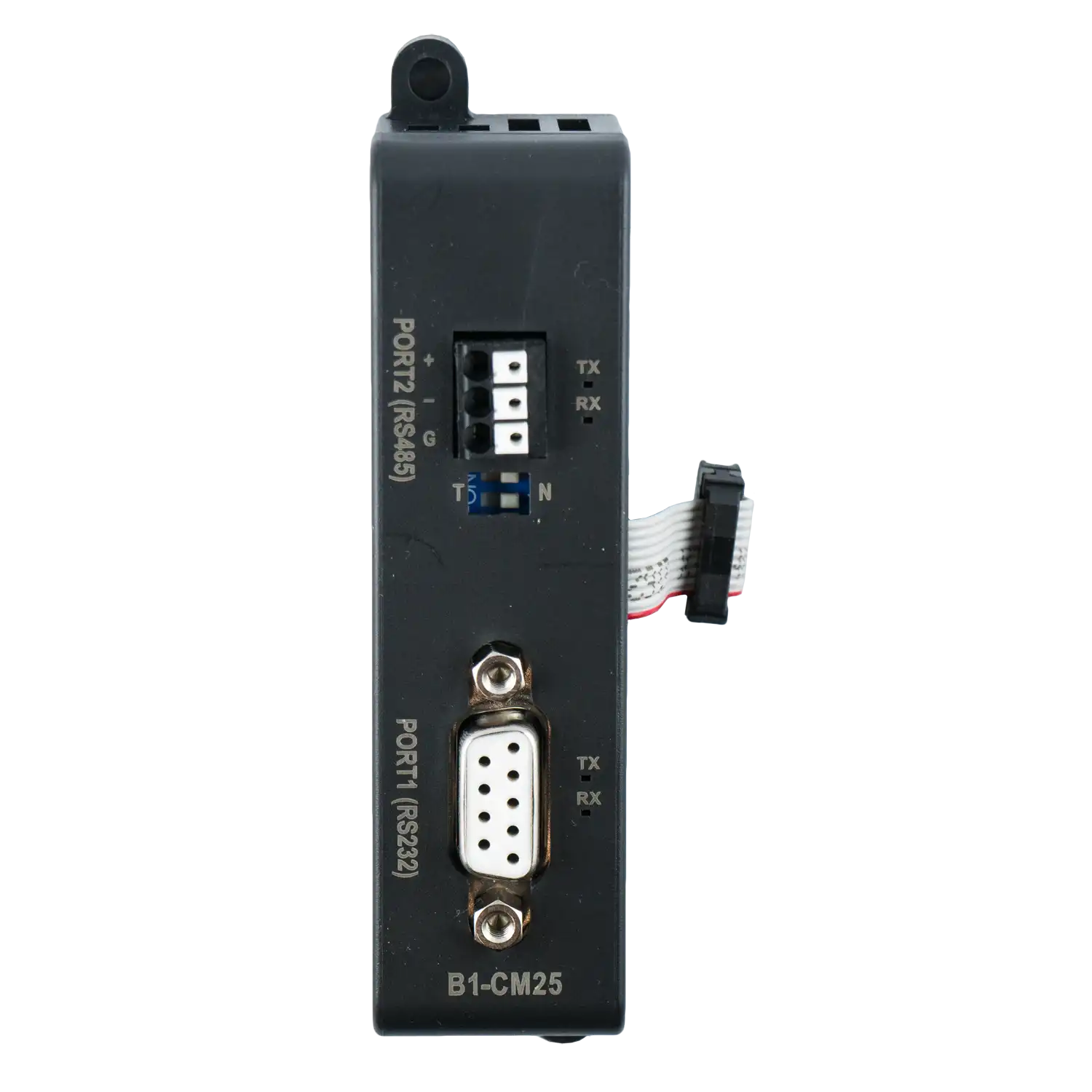

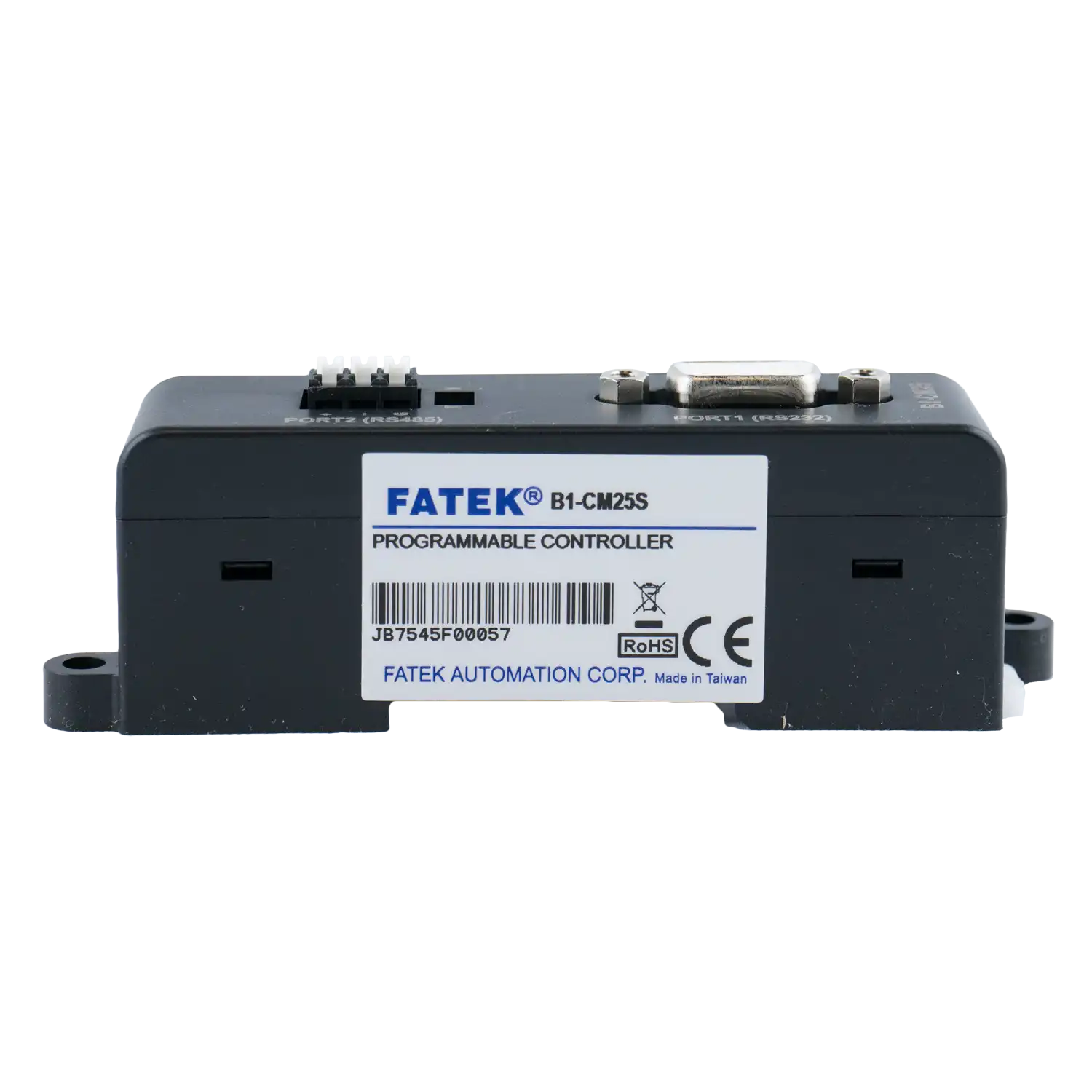

Moduł komunikacyjny z 1 portem RS232 (port 1) i 1 portem RS485 (port 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC Fatek B1-CM25-S to rozszerzenie wyposażone jest w 2 porty komunikacyjne: RS232 oraz RS485, co pozwala na jednoczesną komunikację z różnymi elementami systemu, takimi jak panele operatorskie, falowniki czy inne sterowniki.

Moduł wykorzystuje złącze DB9F dla RS232 oraz złącze sprężynowe 3-pin dla RS485, co zapewnia wygodny i szybki montaż przewodów. Obsługa protokołów Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave) umożliwia współpracę z szeroką gamą urządzeń automatyki. Montaż lewostronny pozwala na łatwe rozszerzenie funkcjonalności sterownika bez ingerencji w jego podstawową konfigurację, dzięki czemu model B1-CM25-S stanowi praktyczne rozwiązanie dla aplikacji wymagających komunikacji w standardach RS232 i RS485.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1 Slim
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS232, RS485
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x26,8mm
Mechanizm okablowania	DB9F (RS232)\|złącze sprężynowe 3-pin. (RS485)

Dokumentacja

	Nazwa	Typ
	Fatek PLC Katalog PL 2023.05	.pdf
