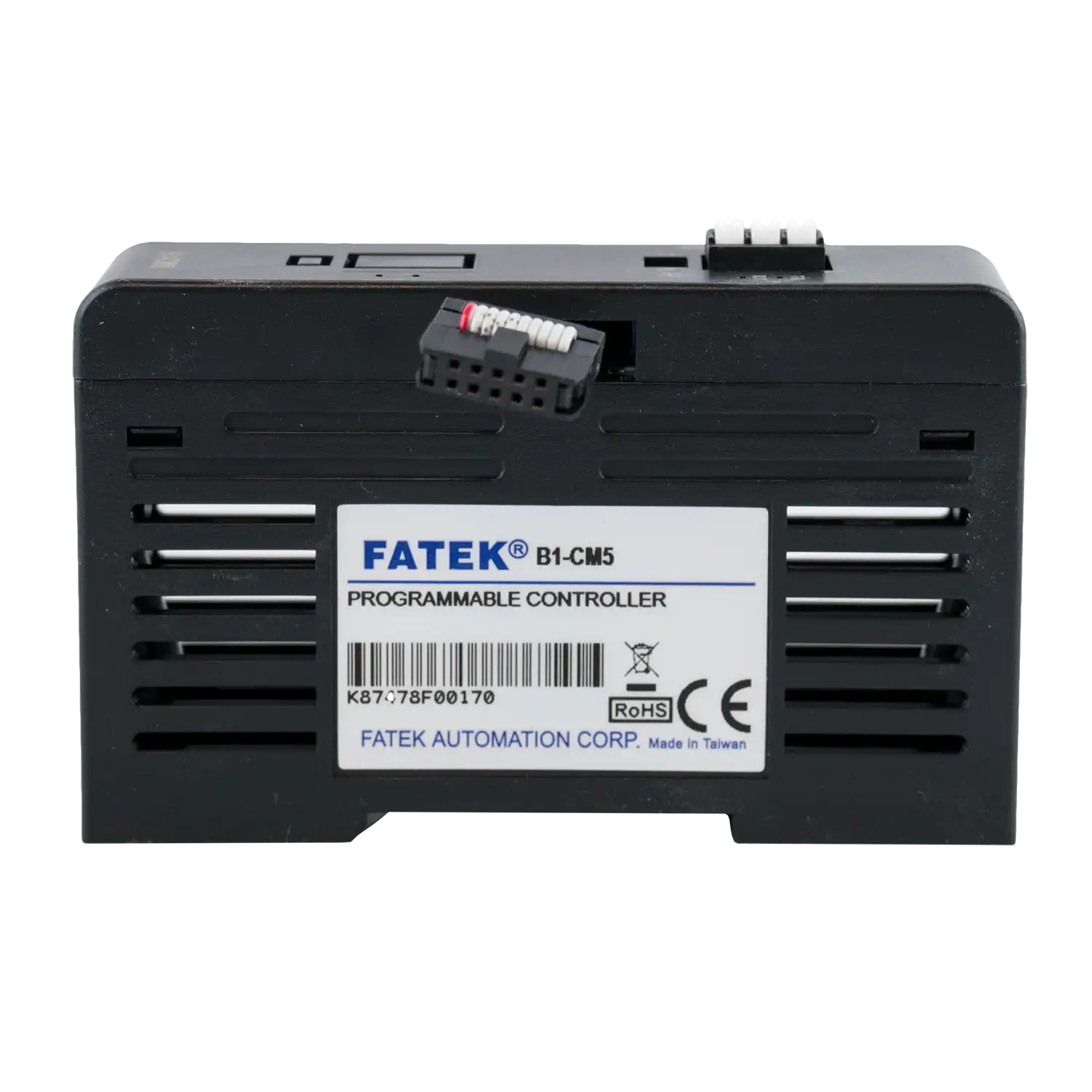

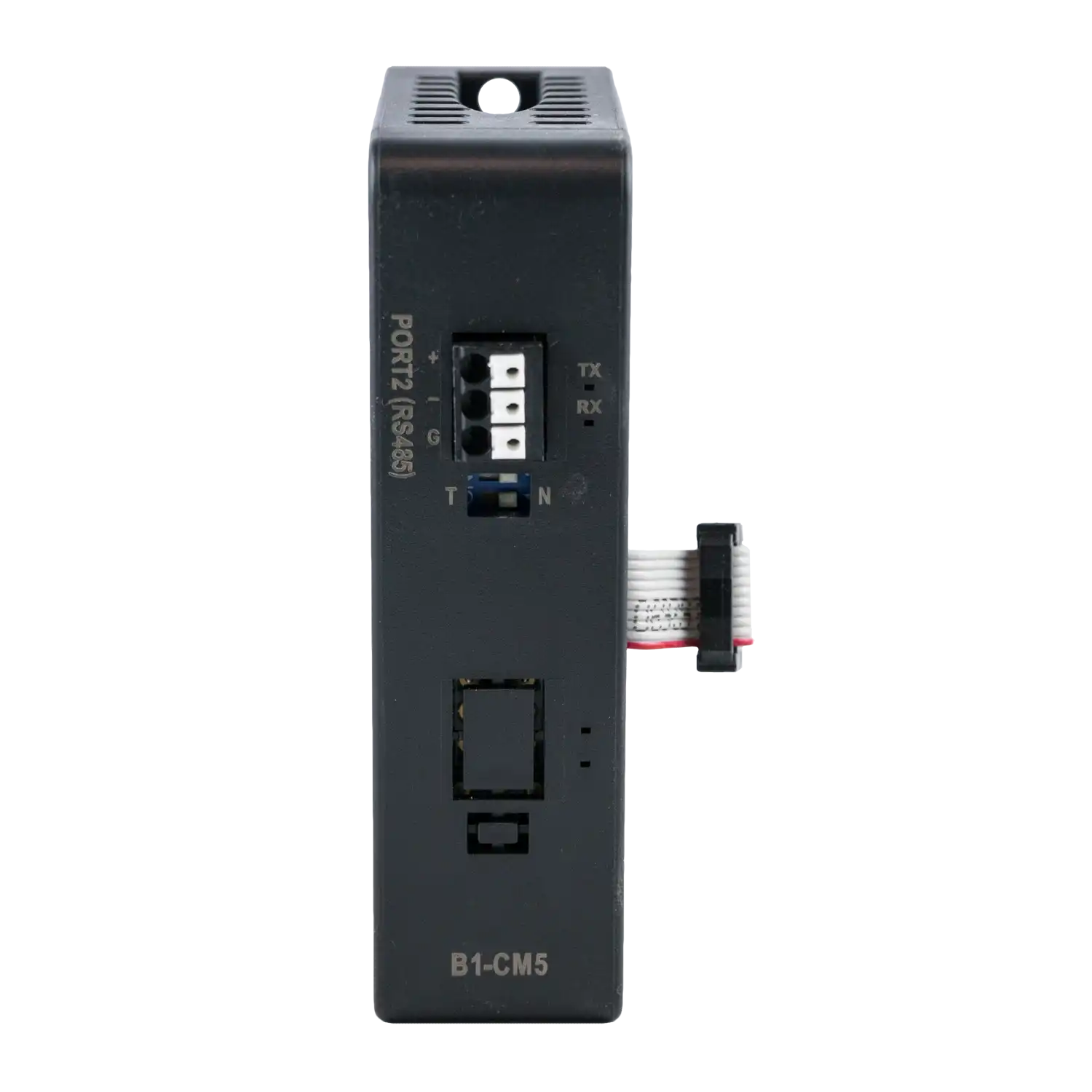

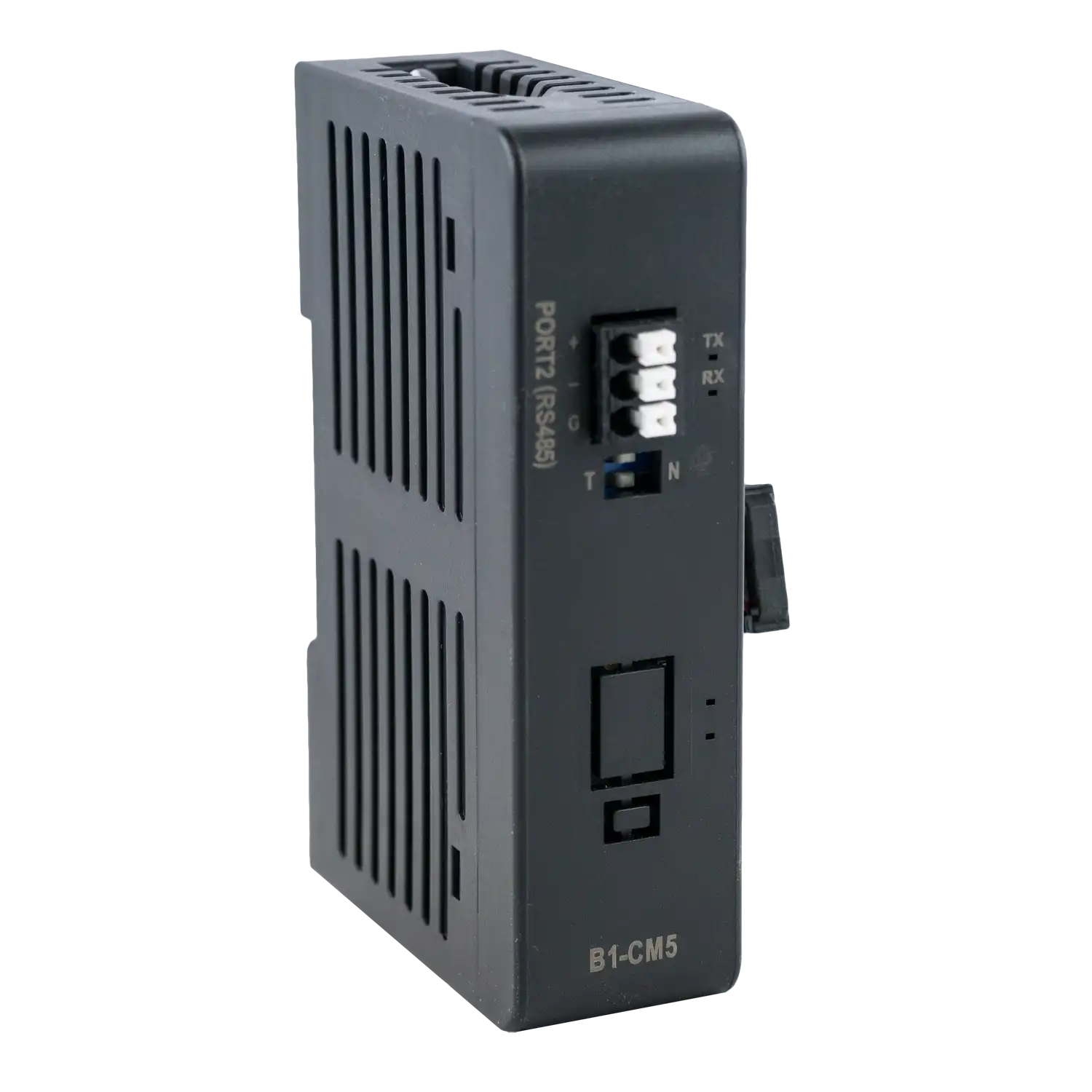

Moduł PLC B1-CM5

Moduł PLC B1-CM5

Moduł komunikacyjny z 1 portem RS485 (port 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC B1-CM5 to kompaktowe rozszerzenie z serii modułów komunikacyjnych, przeznaczone do realizacji komunikacji w sieciach przemysłowych z wykorzystaniem portu komunikacyjnego RS485.

Moduł wykorzystuje złącze sprężynowe 3-pin, które zapewnia szybkie i pewne podłączenie przewodów oraz ułatwia instalację. Obsługa protokołów Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave) pozwala na integrację z szeroką gamą urządzeń automatyki. Montaż lewostronny umożliwia wygodne rozszerzenie funkcjonalności sterownika bez konieczności ingerencji w jego podstawową konfigurację.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	RS485
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x54,8mm
Mechanizm okablowania	złącze sprężynowe 3-pin. (RS485)
