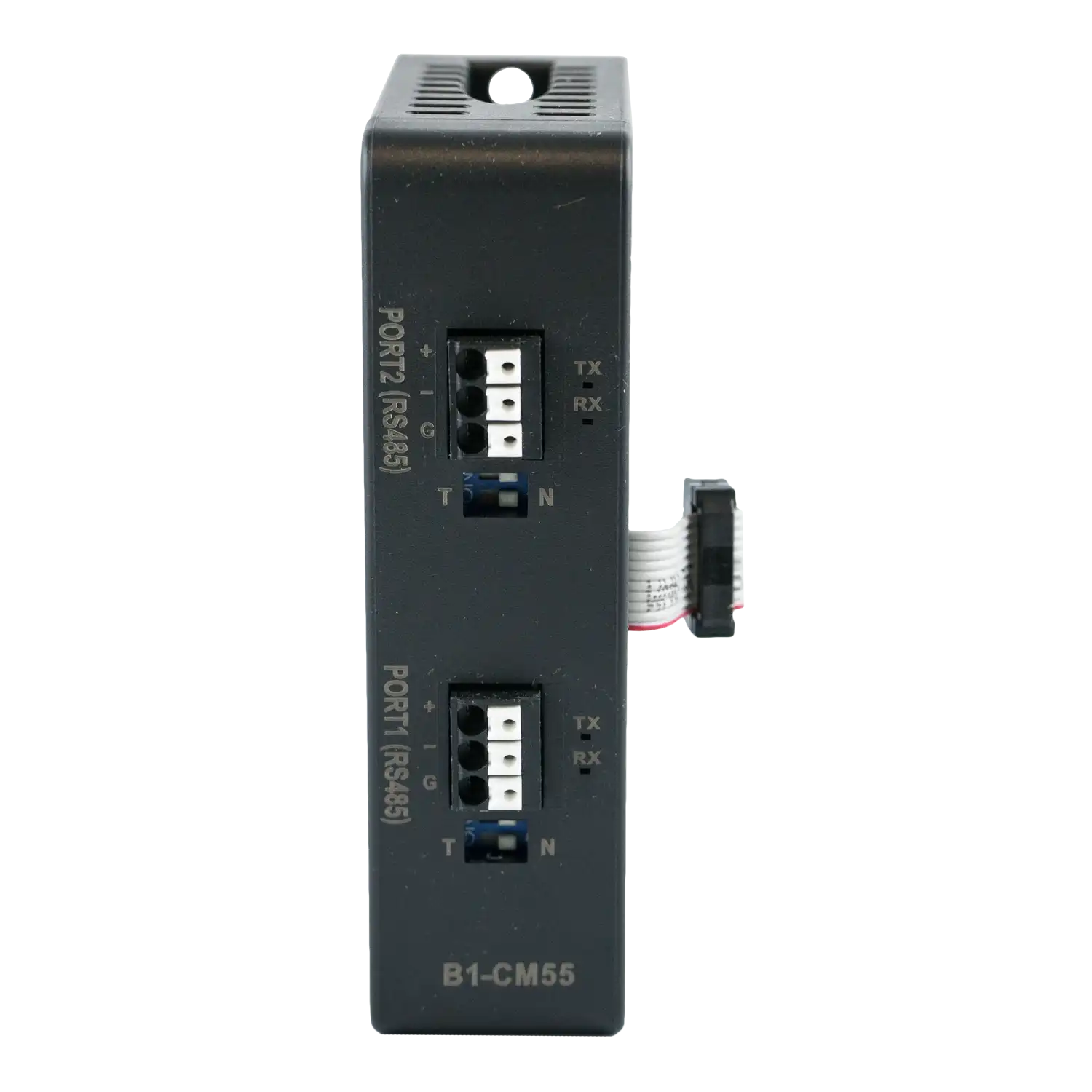

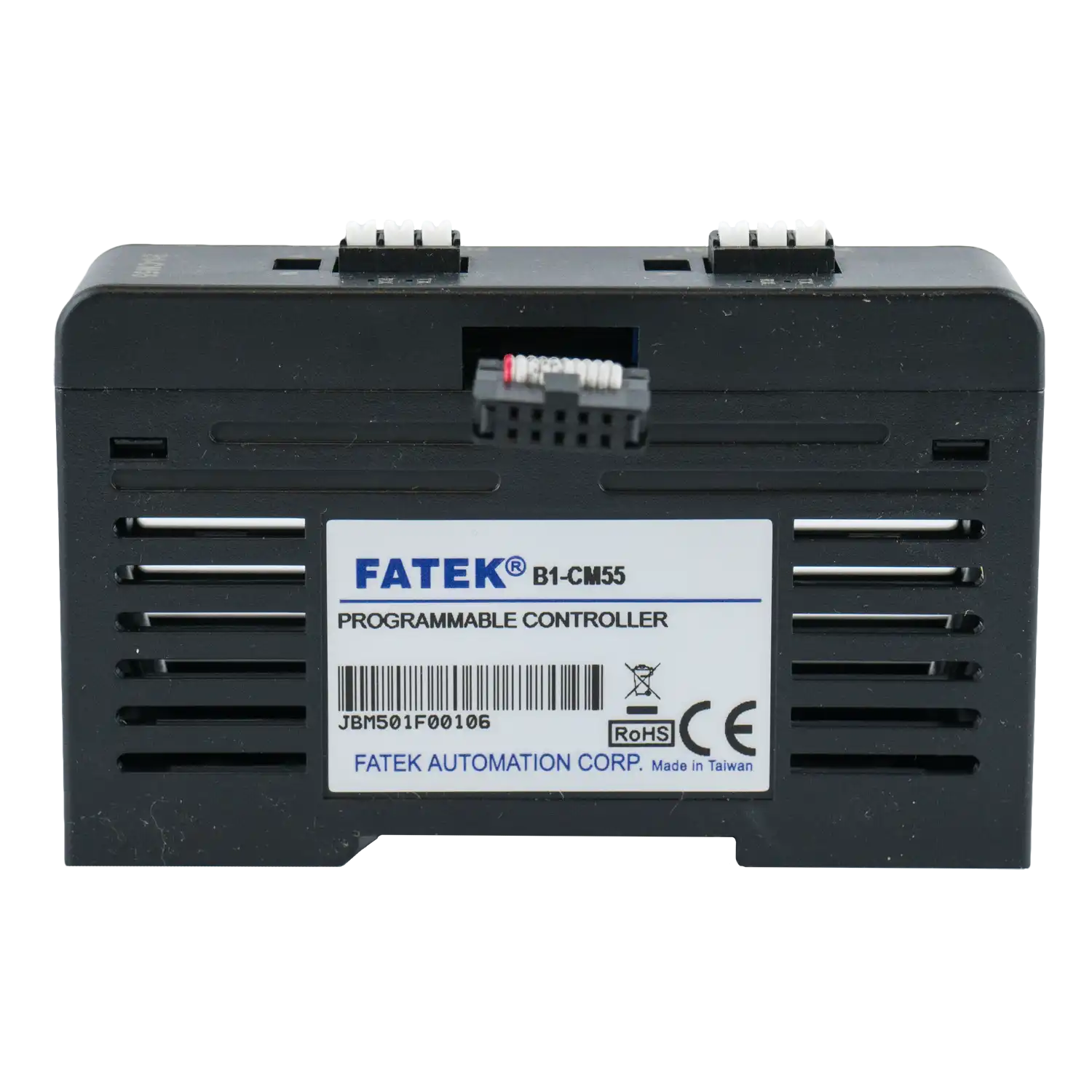

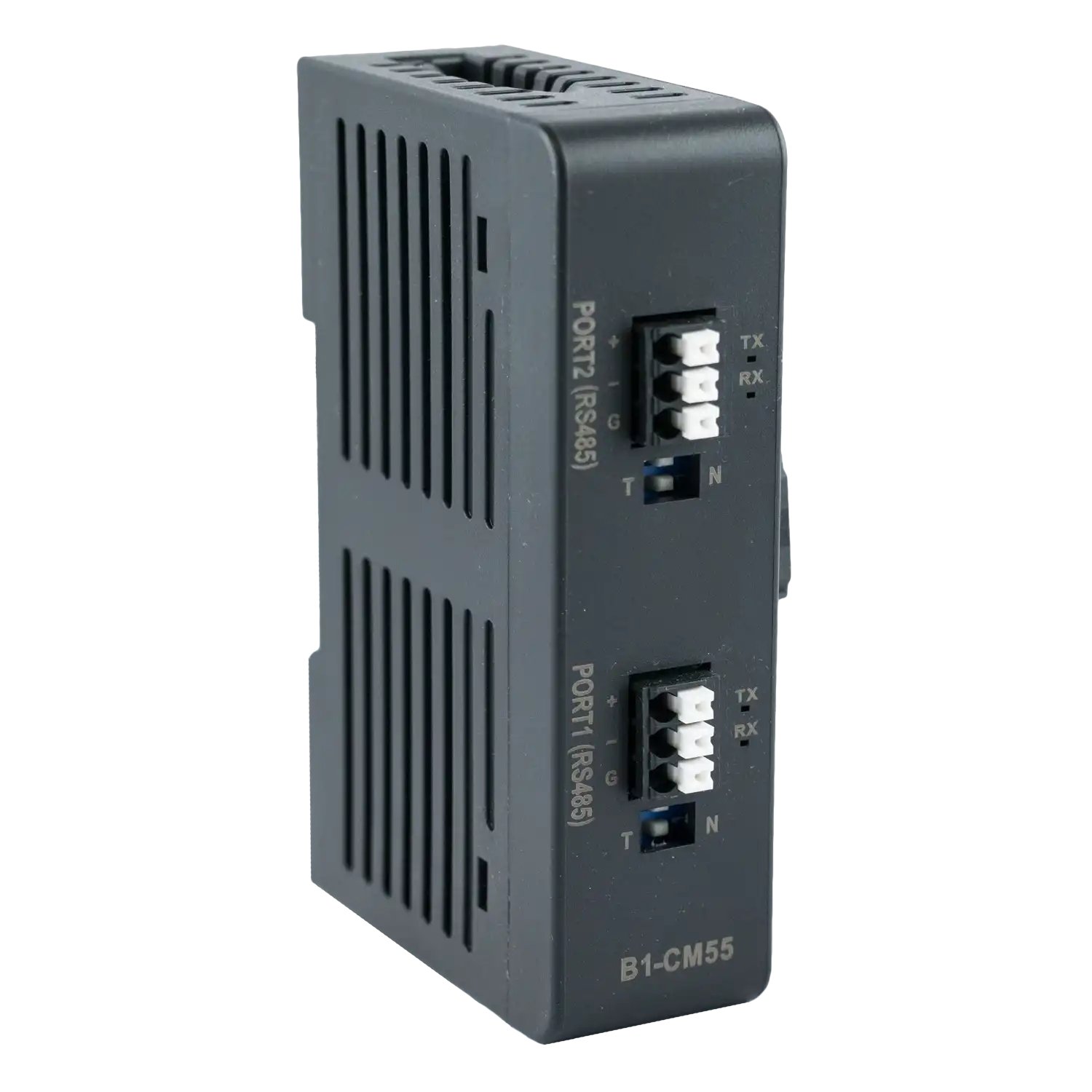

Moduł PLC B1-CM55

Moduł PLC B1-CM55

Moduł komunikacyjny z 2 portami RS485 (port 1 i 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC Fatek B1-CM55 to rozszerzenie komunikacyjne wyposażone w 2 porty RS485, umożliwające jednoczesną komunikację z wieloma urządzeniami w ramach jednej instalacji. Zastosowane złącza sprężynowe 3-pin zapewniają sprawne i wygodne podłączenie przewodów.

Moduł obsługuje protokoły Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave), co pozwala na łatwą integrację z różnymi urządzeniami automatyki. Montaż lewostronny umożliwia prostą rozbudowę systemu bez ingerencji w jego strukturę. Moduł B1-CM55 to praktyczne rozwiązanie dla aplikacji wymagających niezawodnej komunikacji w standardzie RS485 oraz elastycznego zarządzania siecią urządzeń.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS485, RS485
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x54,8mm
Mechanizm okablowania	2x złącze sprężynowe 3-pin. (RS485)
