Moduł PLC B1-CM55-S

Moduł PLC B1-CM55-S

Moduł komunikacyjny z 2 portami RS485 (port 1 i 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

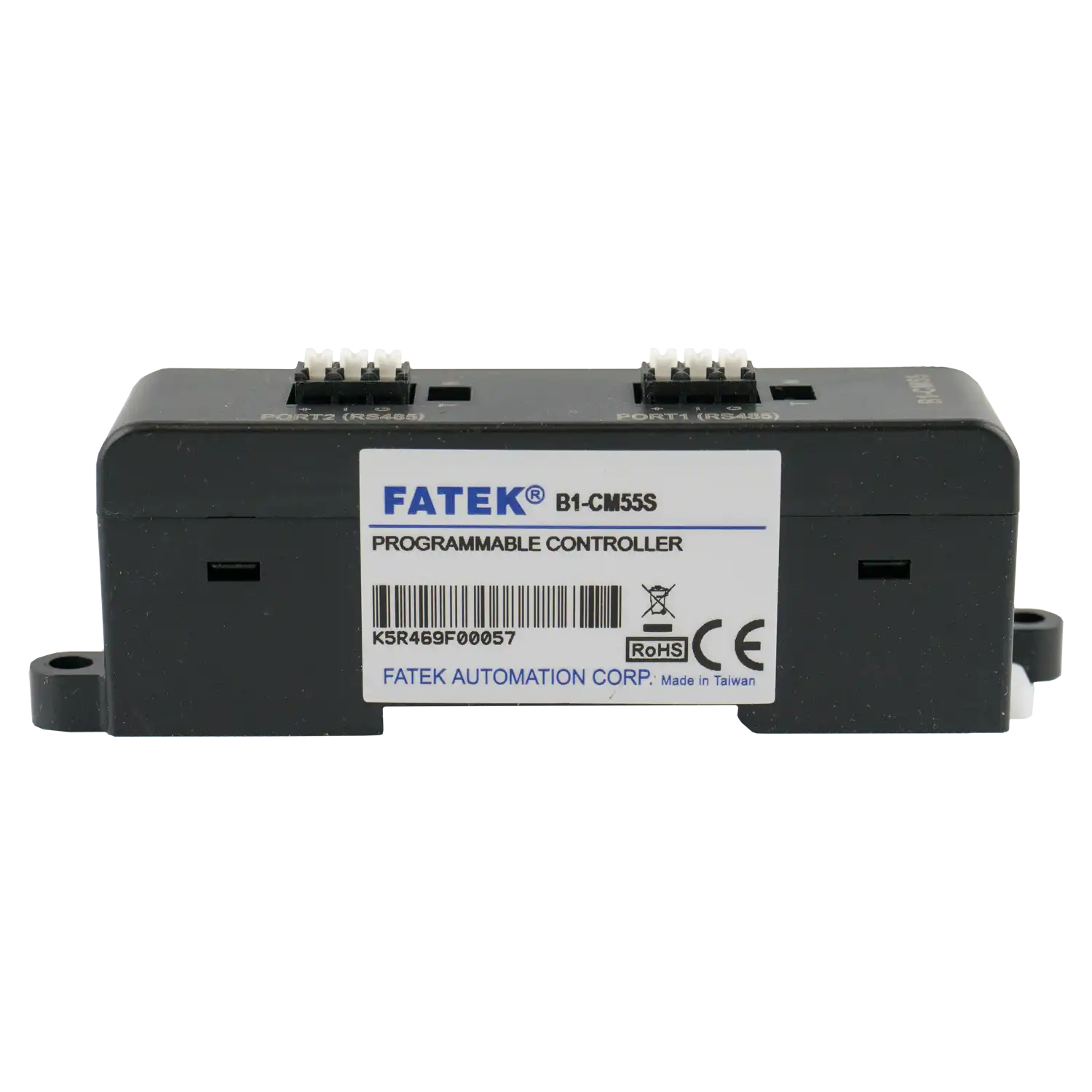

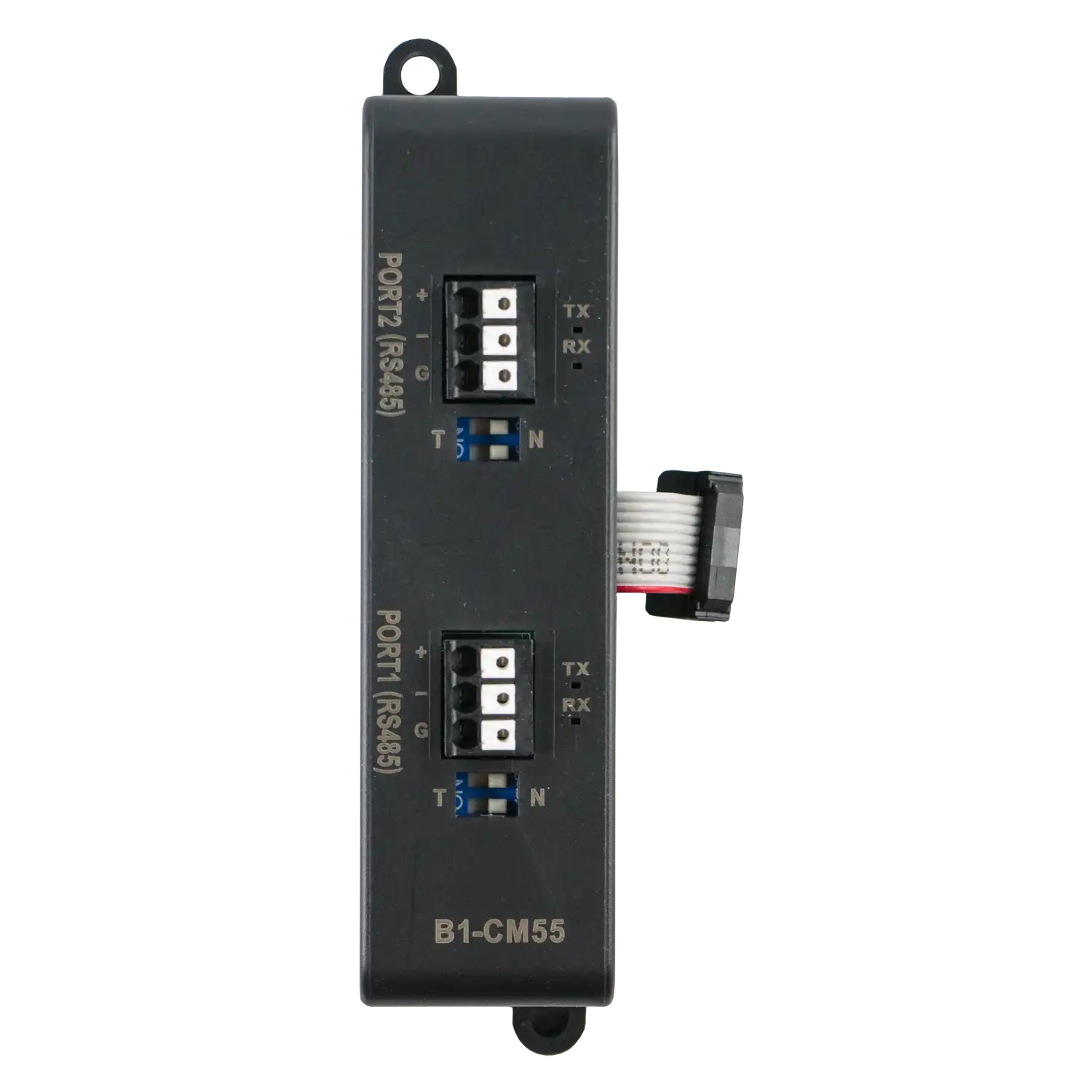

Moduł PLC Fatek B1-CM55-S to rozszerzenie komunikacyjne zaprojektowane do pracy w sieciach opartych na porcie RS485. Urządzenie wyposażone jest w 2 porty RS485, co umożliwia jednoczesne podłączenie kilku urządzeń oraz tworzenie bardziej rozbudowanych struktur komunikacyjnych w systemie automatyki.

Zastosowanie podwójnych złączy sprężynowych 3-pin zapewnia wygodny i szybki montaż przewodów. Moduł obsługuje protokoły Fatek (master/slave) oraz Modbus RTU/ASCII (master/slave), co pozwala na integrację z różnorodnymi urządzeniami przemysłowymi. Montaż lewostronny umożliwia łatwe rozszerzenie sterownika PLC bez konieczności modyfikowania jego podstawowej konfiguracji, czyniąc model B1-CM55-S funkcjonalnym rozwiązaniem dla systemów wymagających komunikacji w standardzie RS485.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	B1 Slim
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS485, RS485
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x26,8mm
Mechanizm okablowania	2x złącze sprężynowe 3-pin. (RS485)
