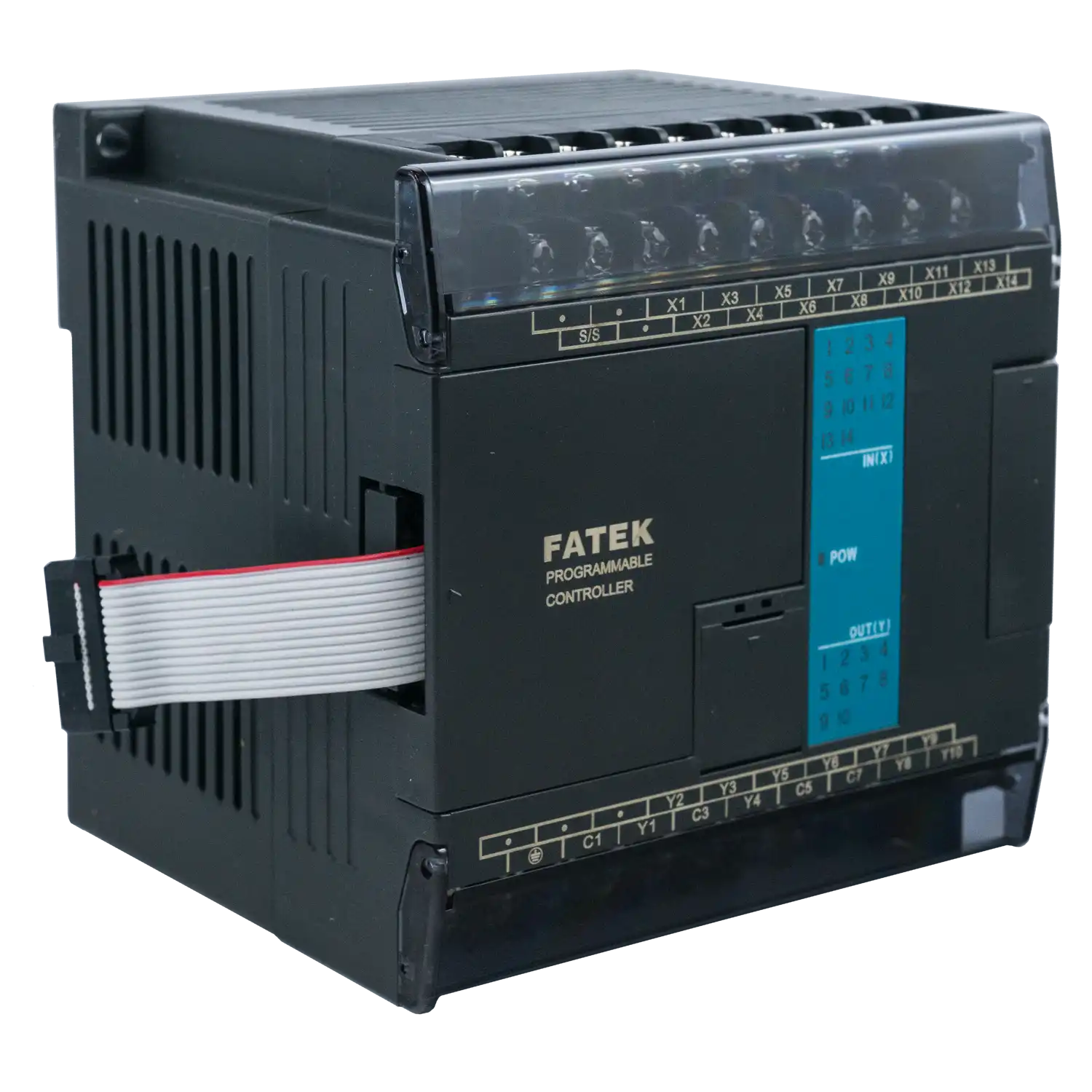

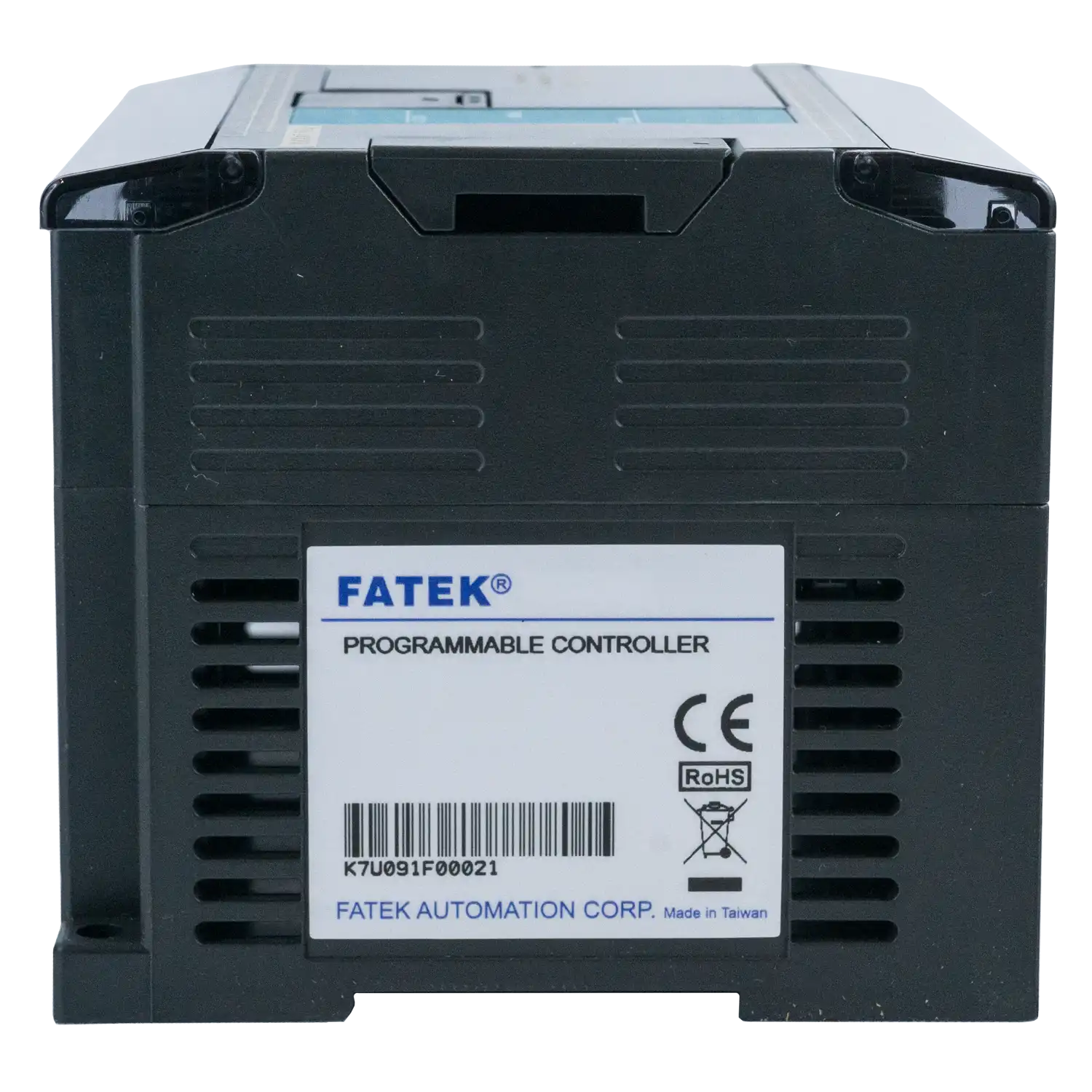

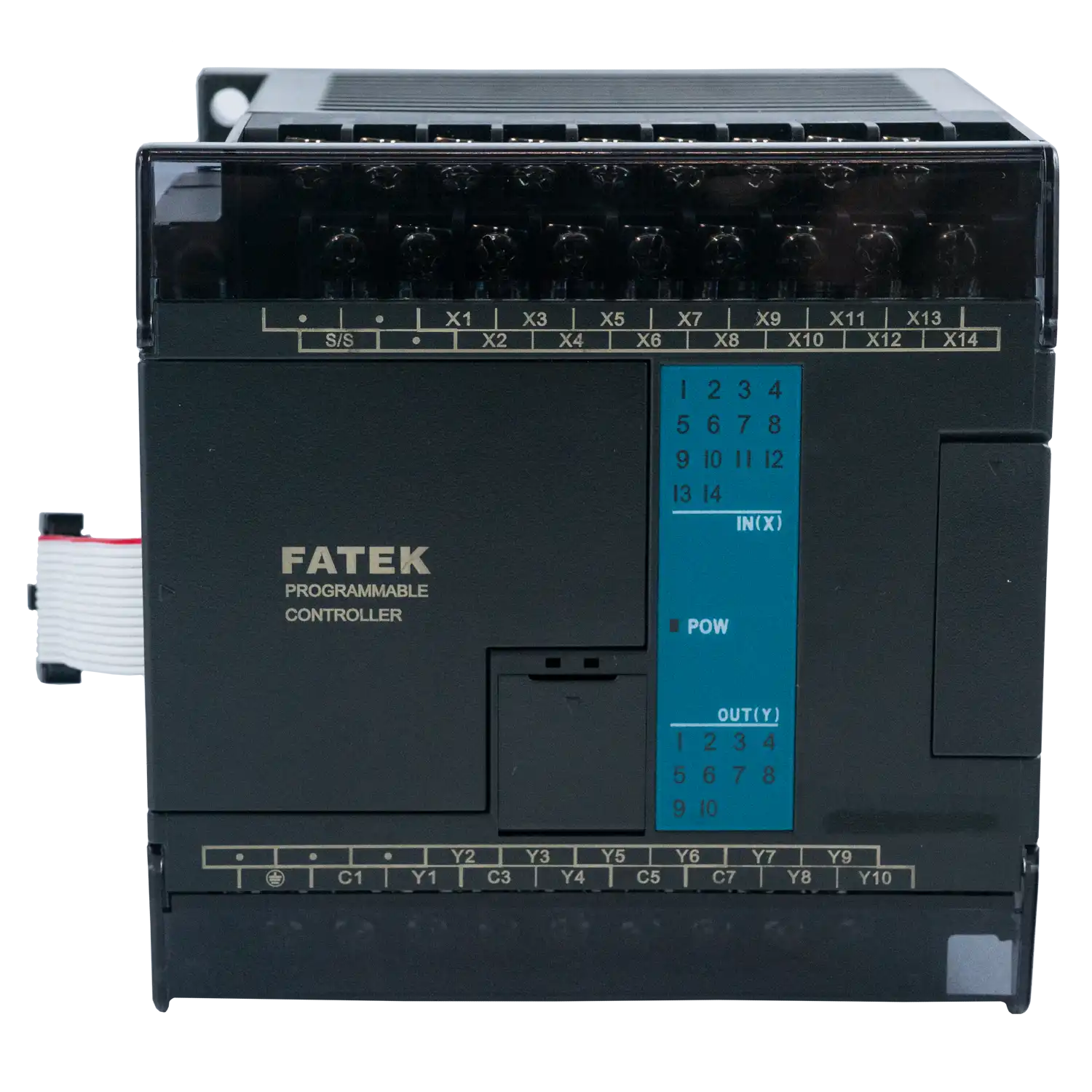

Moduł PLC FBs-24XYR-D24

Moduł PLC FBs-24XYR-D24

Moduł posiadający 14 wejść oraz 10 wyjść cyfrowych (przekaźniki). Zasilanie 24V DC.

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

Moduł cyfrowy FBs-24XYR-D24 marki Fatek to rozszerzenie dla sterowników PLC serii FBs (MA, MC, MN), przeznaczone do zwiększenia liczby dostępnych wejść i wyjść w systemach automatyki przemysłowej przy zachowaniu kompaktowych rozmiarów.

Urządzenie wyposażone jest w 14 wejść cyfrowych oraz 10 wyjść przekaźnikowych, co umożliwia realizację podstawowych i średnio rozbudowanych funkcji sterowania. Moduł zasilany jest napięciem 24 V DC.

FBs-24XYR-D24 przeznaczony jest do montażu prawostronnego, co umożliwia łatwe dołączenie go do istniejącego systemu PLC. Okablowanie modułu skoncentrowane jest na stałej listwie zaciskowej 7,62 mm, a kompaktowe wymiary 90 × 90 × 80 mm pozwalają na wygodny montaż w szafie sterowniczej.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	24VDC
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	14/10
Typ wyjść	przekaźnikowe
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	90x90x80mm
Mechanizm okablowania	stała listwa zaciskowa 7.62 mm
