Multiprojekt Automatyka Sp. z o.o.
Fatek

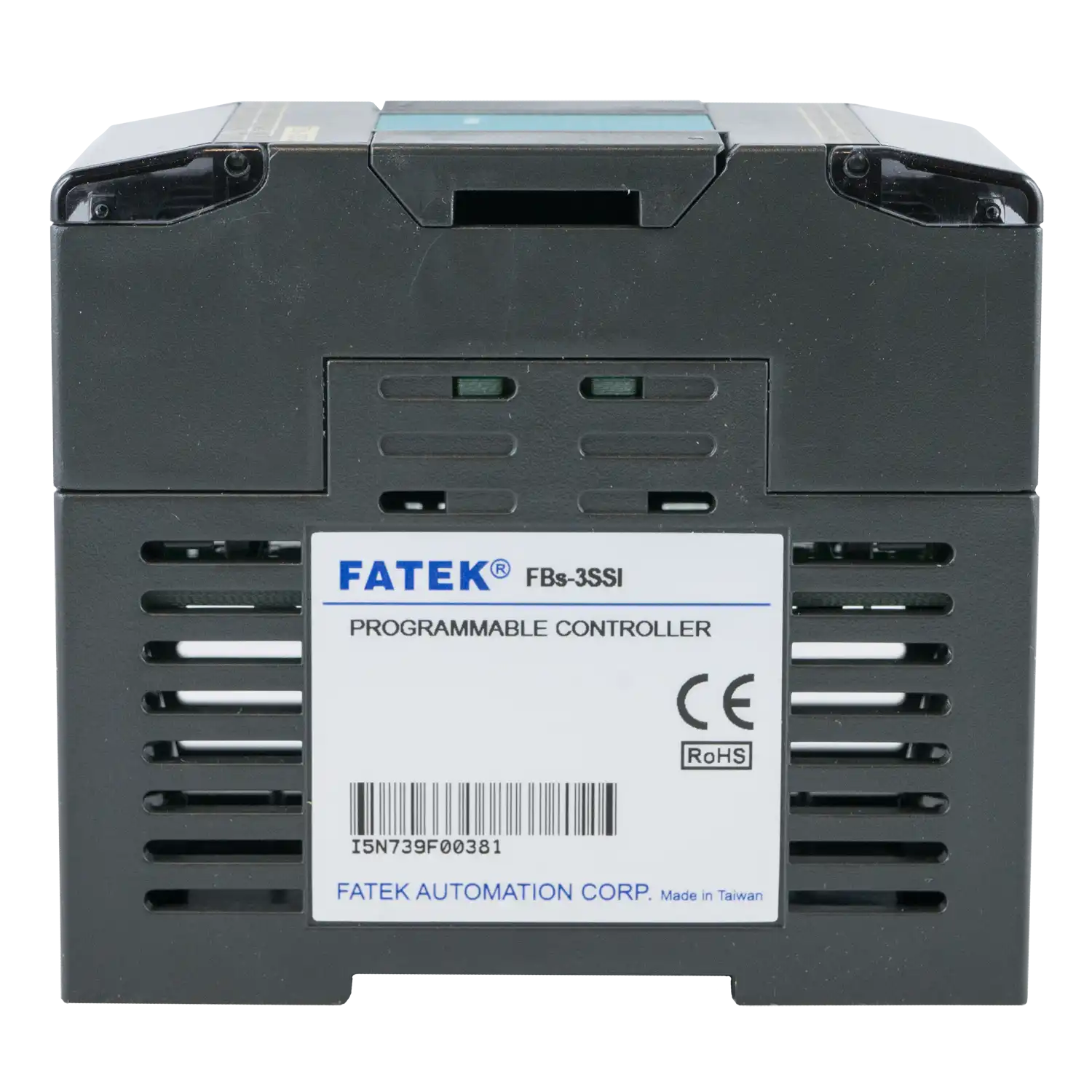

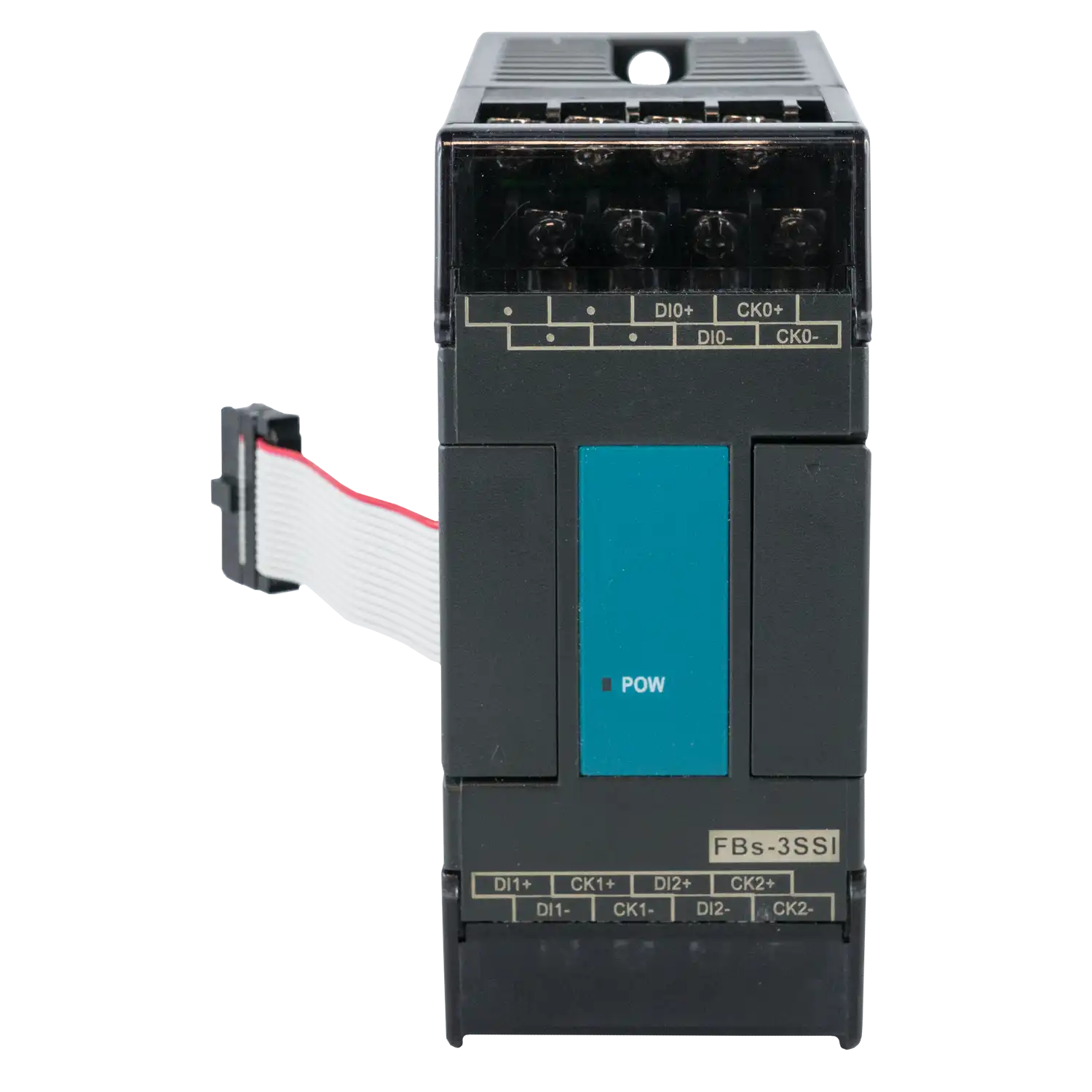

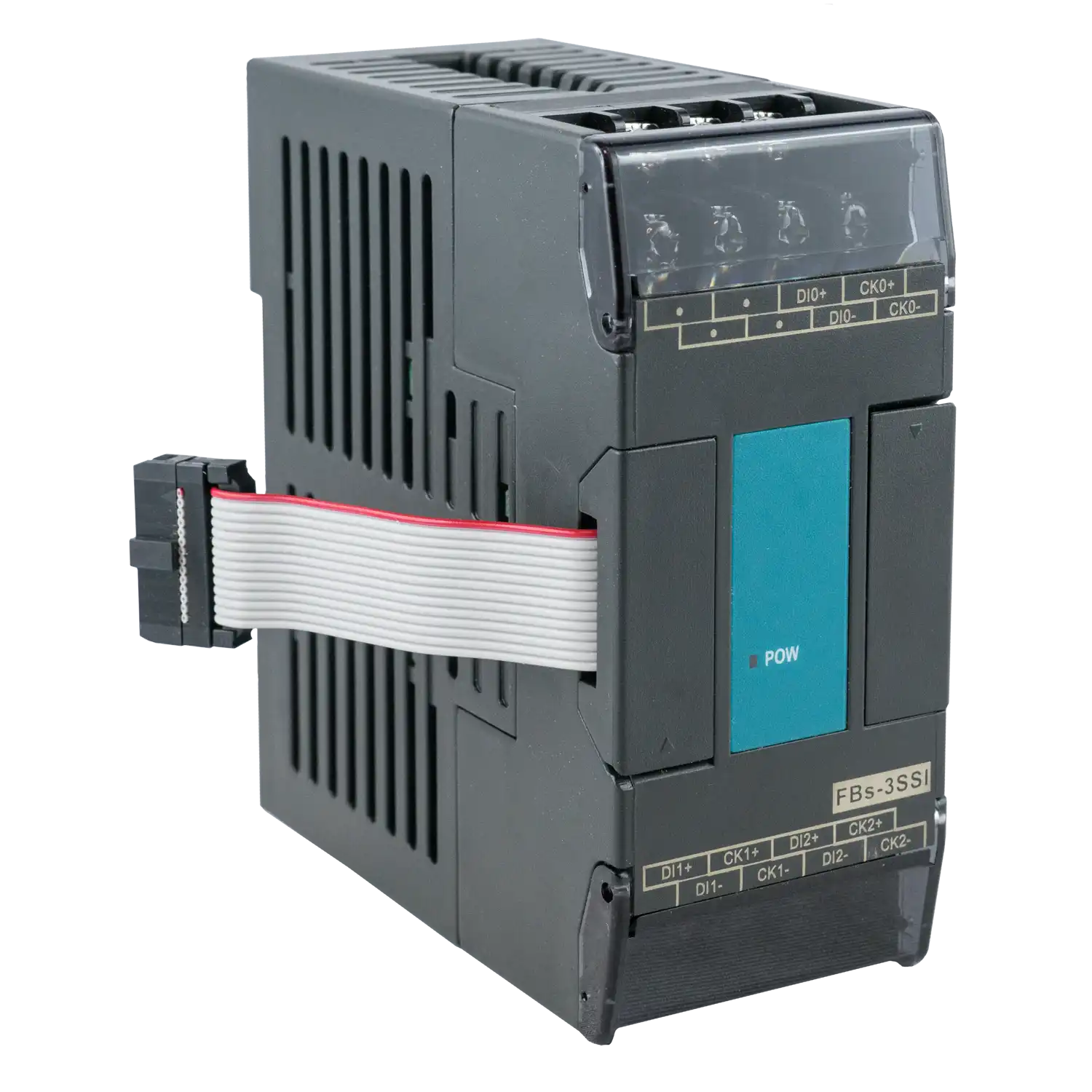

Moduł PLC FBs-3SSI

Prawostronny moduł do obsługi 3 enkoderów absolutnych

Opis

Moduł PLC FBs-3SSI marki Fatek to specjalistyczne rozszerzenie przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), umożliwiające obsługę 3 enkoderów absolutnych w systemach automatyki. Dzięki wymiarom 40 × 90 × 80 mm oraz montażowi po prawej stronie jednostki centralnej, moduł można łatwo zintegrować z obecną instalacją.

Urządzenie pozwala na podłączenie i obsługę do 3 enkoderów absolutnych, oferując pracę z sygnałami o rozdzielczości od 12 do 32 bitów. Stała listwa zaciskowa umożliwia wygodne i stabilne podłączenie przewodów.

Dane techniczne

Dane podstawowe
Typ modułu sprzężenia zwrotnego
Seria FBs-MA, FBs-MC, FBs-MN
Zasilanie brak
Montaż prawostronny
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość) 40x90x80mm
Mechanizm okablowania stała listwa zaciskowa 7.62 mm

Dokumentacja

Instrukcje

Nazwa Typ
Funkcje 1. Schemat Drabinkowy .pdf
Funkcje 2. Alokacja Pamięci .pdf
Funkcje 3. Listy instrukcji .pdf
Funkcje 4. Instrukcje sekwencyjne .pdf
Funkcje 5. Opis instrukcji sekwencyjnych .pdf
Funkcje 6. Funkcje podstawowe .pdf
Funkcje 7. Funkcje zaawansowane .pdf
Funkcje 8. Programowanie krokowe .pdf
Funkcje 9. Funkcja przerwania FBs-PLC .pdf
Funkcje 10. Szybki licznik i timer FBs-PLC .pdf
Funkcje 11. Pozycjonowanie NC w FBs-PLC .pdf
Funkcje 12. Funkcja komunikacyjna FBs - PLC .pdf
Funkcje 13. Zastosowania łącza komunikacyjnego FBs-PLC .pdf
Funkcje 14. Zastosowanie funkcji wysyłania pliku ASCII .pdf
Funkcje 15. Zegar czasu rzeczywistego (RTC) .pdf
Funkcje 16. Moduł wyświetlacza 7/16-segmentowego LED .pdf
Funkcje 17. Moduł wejściowy przełącznika tarczowego .pdf
Funkcje 18. Moduł AIO .pdf
Funkcje 19. Analogowa karta rozszerzeń we / wy .pdf
Funkcje 20. Pomiar temperatury i regulacja PID .pdf
Funkcje 21. Moduły analogowo - temperaturowe .pdf
Funkcje 22. Regulacja PID ogólnego przeznaczenia .pdf
Sprzęt 1. Wstęp do PLC serii FBS .pdf
Sprzęt 2. Konfiguracja systemu .pdf
Sprzęt 3. Rozszerzenia FBS-PLC .pdf
Sprzęt 4. Przewodnik po instalacji .pdf
Sprzęt 5. Przewody zasilające, obliczanie poboru mocy oraz wymagania dotyczące układu zasilania .pdf
Sprzęt 6. Obwody wejść cyfrowych (DI) .pdf
Sprzęt 7. Obwody wyjść cyfrowych (DO) .pdf
Sprzęt 8. Rozruch próbny, monitorowanie i konserwacja .pdf
Dodatek 1. Protokół komunikacyjny FATEK .pdf
Dodatek 2. Analogowy moduł wyjściowy PWMDA .pdf

Oprogramowanie
