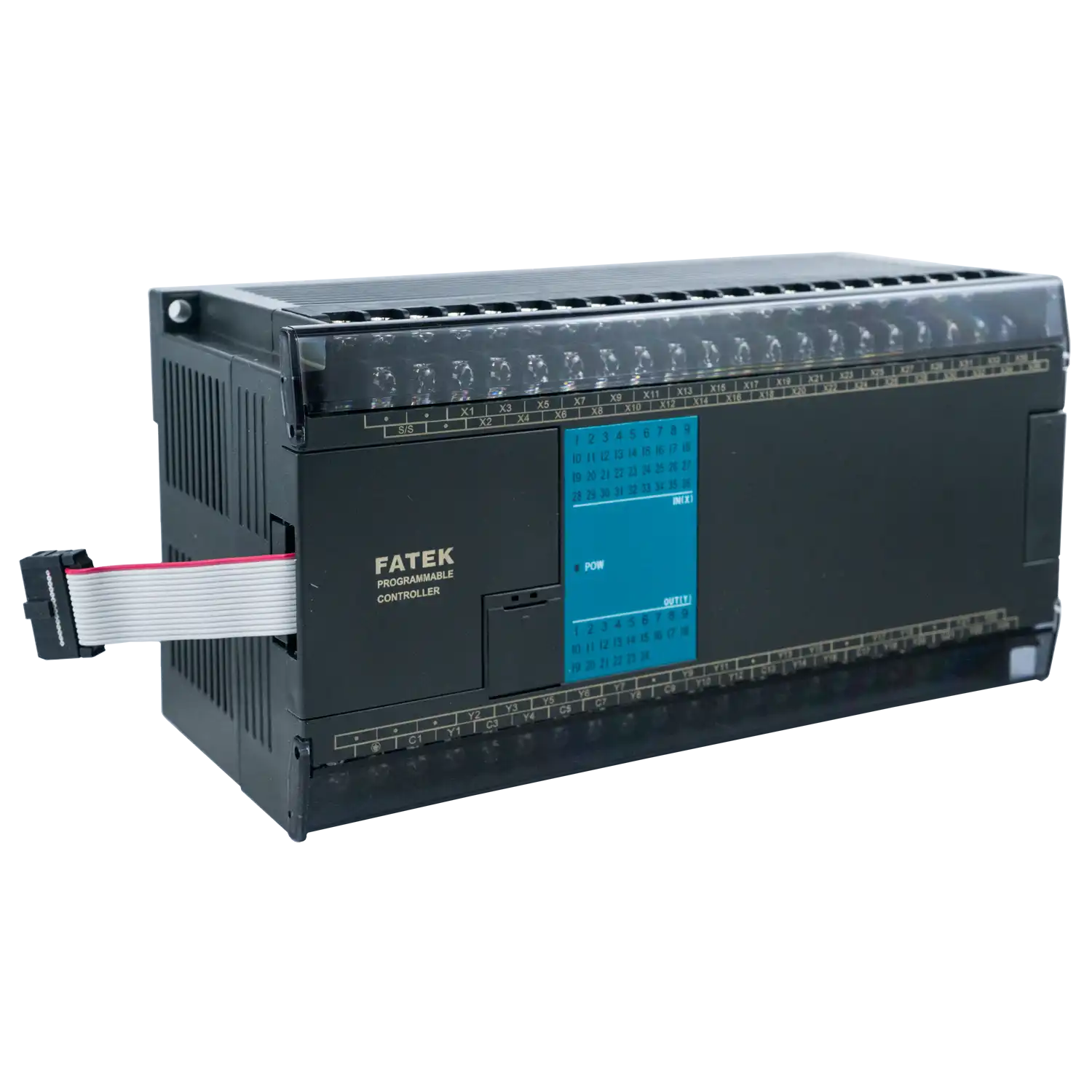

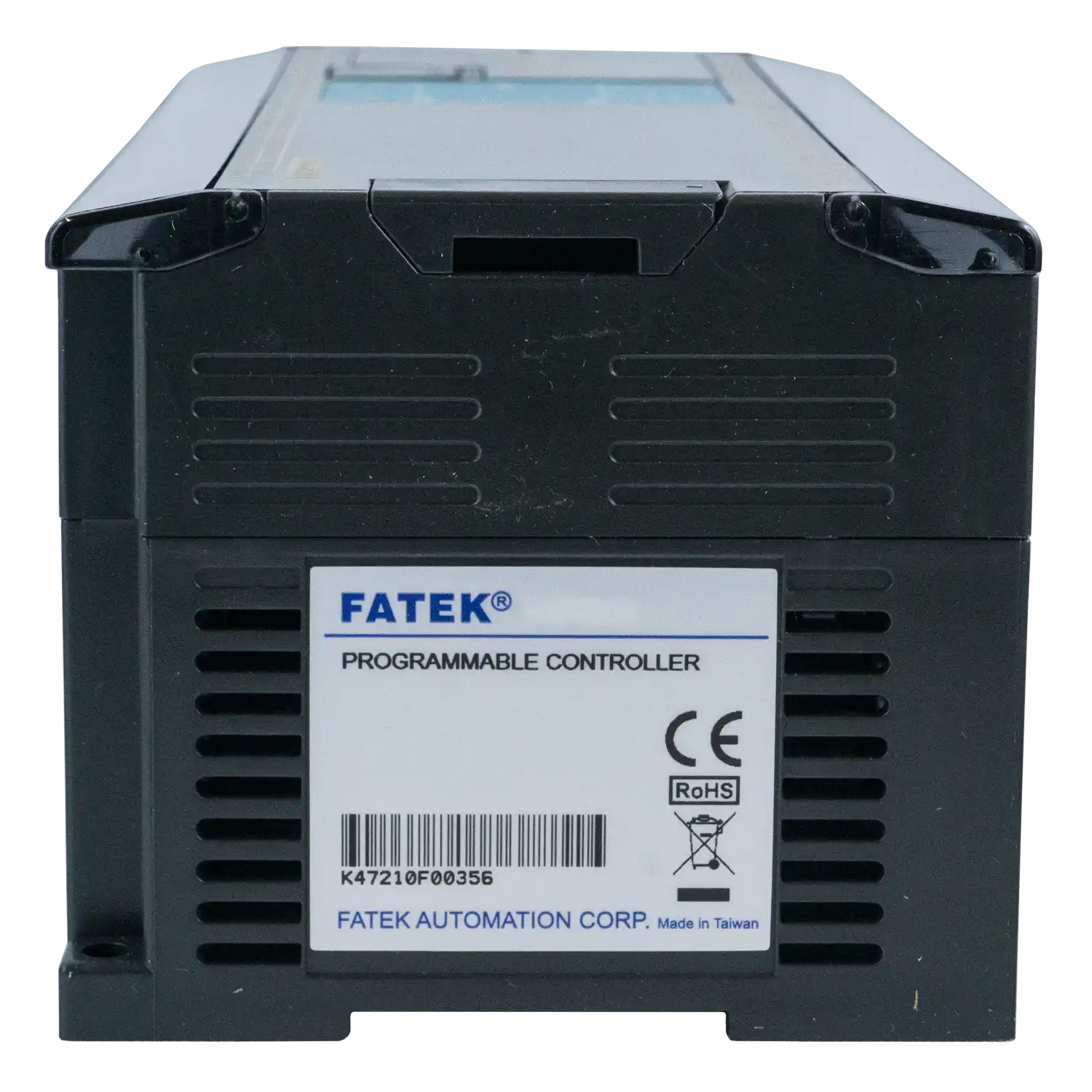

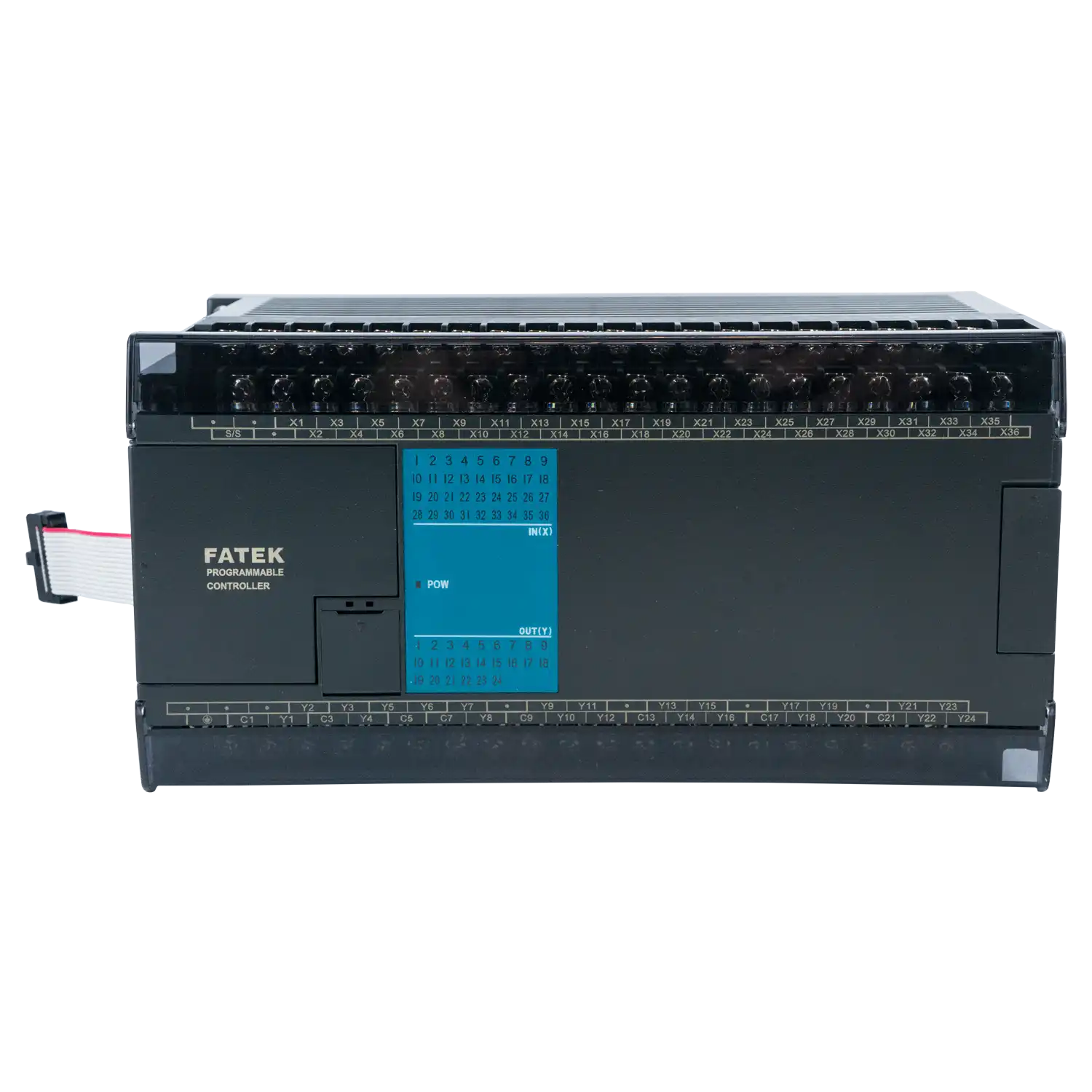

Moduł PLC FBs-60XYR-D24

Moduł PLC FBs-60XYR-D24

Moduł posiadający 36 wejść oraz 24 wyjść cyfrowych (przekaźniki). Zasilanie 24V DC.

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł cyfrowy FBs-60XYR-D24 marki Fatek to rozszerzenie systemu sterowników PLC serii FBs (MA, MC, MN), umożliwiające zwiększenie liczby dostępnych sygnałów w aplikacjach automatyki przemysłowej. Urządzenie wyposażone jest w 36 wejść cyfrowych oraz 24 wyjścia cyfrowe przekaźnikowe, co pozwala na obsługę rozbudowanych układów sterowania.

Zasilanie modułu wynosi 24 V DC, co gwarantuje stabilną pracę w warunkach przemysłowych. Urządzenie przeznaczone jest do montażu prawostronnego, dzięki czemu może być łatwo dołączone do istniejącego systemu sterownika. Mechanizm okablowania oparty jest na stałej listwie zaciskowej 7,62 mm. Wymiary modułu wynoszą 175 × 90 × 80 mm, co pozwala na wygodny montaż.

Dane techniczne

Dane podstawowe
Typ modułu	I/O cyfrowy
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	24VDC
Montaż	prawostronny
I/O (wejścia/wyjścia) cyfrowe
Ilość I/O cyfrowych	36/24
Typ wyjść	przekaźnikowe
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	175x90x80mm
Mechanizm okablowania	stała listwa zaciskowa 7.62 mm

Dokumentacja

	Nazwa	Typ
	Fatek PLC Katalog PL 2023.05	.pdf

Instrukcje

	Nazwa	Typ
	Funkcje 1. Schemat Drabinkowy	.pdf
	Funkcje 2. Alokacja Pamięci	.pdf
	Funkcje 3. Listy instrukcji	.pdf
	Funkcje 4. Instrukcje sekwencyjne	.pdf
	Funkcje 5. Opis instrukcji sekwencyjnych	.pdf
	Funkcje 6. Funkcje podstawowe	.pdf
	Funkcje 7. Funkcje zaawansowane	.pdf
	Funkcje 8. Programowanie krokowe	.pdf
	Funkcje 9. Funkcja przerwania FBs-PLC	.pdf
	Funkcje 10. Szybki licznik i timer FBs-PLC	.pdf
	Funkcje 11. Pozycjonowanie NC w FBs-PLC	.pdf
	Funkcje 12. Funkcja komunikacyjna FBs - PLC	.pdf
	Funkcje 13. Zastosowania łącza komunikacyjnego FBs-PLC	.pdf
	Funkcje 14. Zastosowanie funkcji wysyłania pliku ASCII	.pdf
	Funkcje 15. Zegar czasu rzeczywistego （RTC)	.pdf
	Funkcje 16. Moduł wyświetlacza 7/16-segmentowego LED	.pdf
	Funkcje 17. Moduł wejściowy przełącznika tarczowego	.pdf
	Funkcje 18. Moduł AIO	.pdf
	Funkcje 19. Analogowa karta rozszerzeń we / wy	.pdf
	Funkcje 20. Pomiar temperatury i regulacja PID	.pdf
	Funkcje 21. Moduły analogowo - temperaturowe	.pdf
	Funkcje 22. Regulacja PID ogólnego przeznaczenia	.pdf
	Sprzęt 1. Wstęp do PLC serii FBS	.pdf
	Sprzęt 2. Konfiguracja systemu	.pdf
	Sprzęt 3. Rozszerzenia FBS-PLC	.pdf
	Sprzęt 4. Przewodnik po instalacji	.pdf
	Sprzęt 5. Przewody zasilające, obliczanie poboru mocy oraz wymagania dotyczące układu zasilania	.pdf
	Sprzęt 6. Obwody wejść cyfrowych (DI)	.pdf
	Sprzęt 7. Obwody wyjść cyfrowych (DO)	.pdf
	Sprzęt 8. Rozruch próbny, monitorowanie i konserwacja	.pdf
	Dodatek 1. Protokół komunikacyjny FATEK	.pdf
	Dodatek 2. Analogowy moduł wyjściowy PWMDA	.pdf

Materiały pomocnicze

	Nazwa	Typ
	Wspierane funkcje w seriach FBs, B1 i B1z	.pdf
	Porównanie serii FBs, B1 i B1z	.pdf
	winproladder tutorial	.pdf
	WinProladder User Guide	.pdf

CAD

	Nazwa	Typ
	fbs_mechanism_chart-fbs-60m_outline	.zip
	FBs-PACK	.rar
	FBs-Board	.rar
	FBs-CM22	.rar
	FBs-CM55	.rar
	FBs-CM25	.rar
	FBs-CM25E	.rar
	FBs-Figure2	.rar
	FBs-Figure1_175mm	.rar
	FBs-Figure6	.rar
	FBs-Figure3	.rar
	FBs-Figure4	.rar
	FBs-Figure1_130mm	.rar
	FBs-Figure1_90mm	.rar
	FBs-CM55E	.rar
	B1-Module	.zip
	B1-PLC	.zip

Oprogramowanie

	Nazwa	Typ
	WProlad328-22108-ENU	.exe
	WProlad330-24518-1-PLK	.exe

Certyfikaty

	Nazwa	Typ
	Fatek CE - seria FBs PL	.pdf
	Fatek CE - seria FBs ENG	.pdf
	Fatek CE - seria FBs PL	.pdf
	Fatek CE - seria FBs ENG	.pdf
	Test_EMC_seria_FBs_EN	.pdf
	Certyfikat_CE_seria_b1_b1z_EN	.pdf
	Certyfikat_CE_seria_FBs_EN	.pdf
	Certyfikat_CE_Tbox_EN	.pdf
	Certyfikat_EMC_seria_FBs_EN	.pdf
