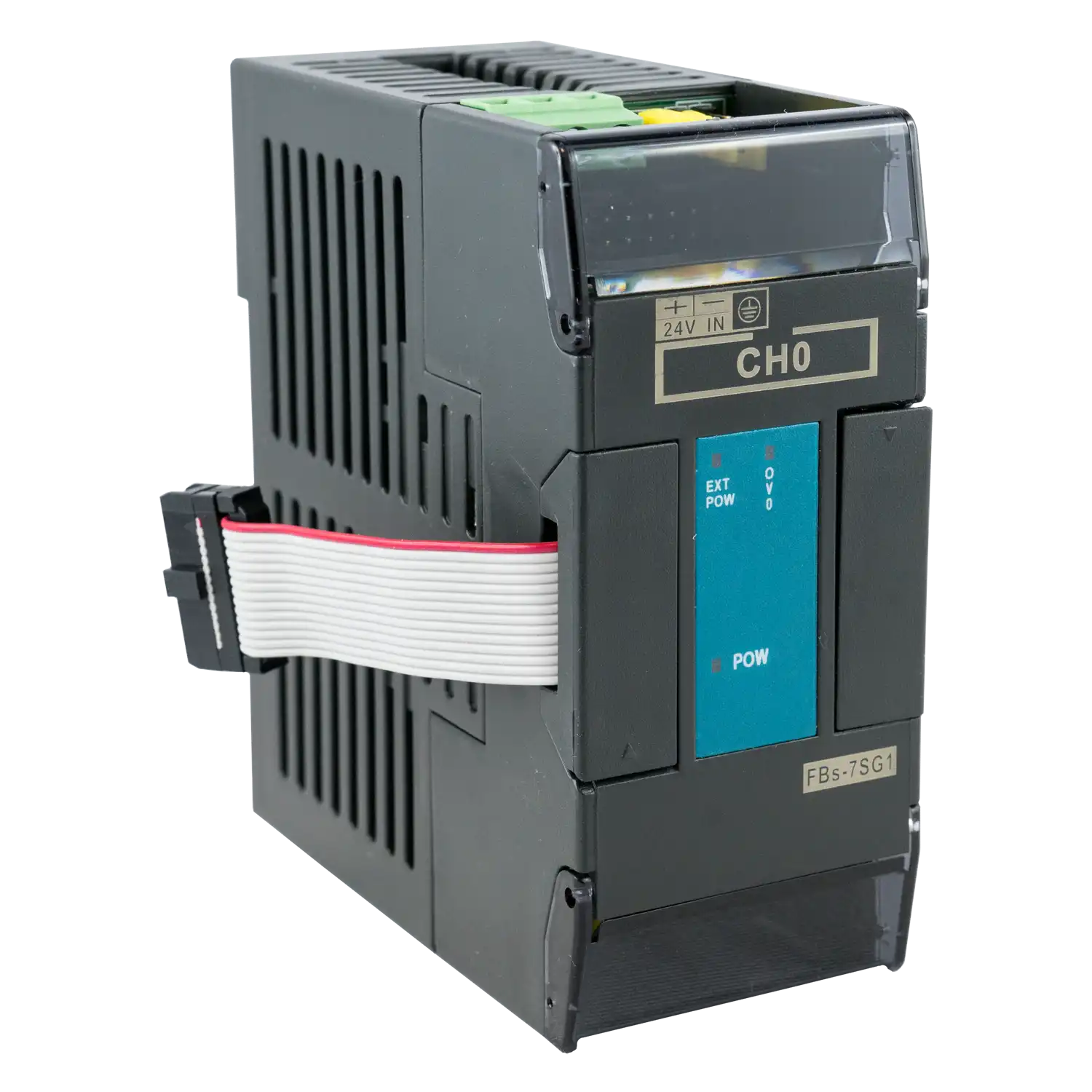

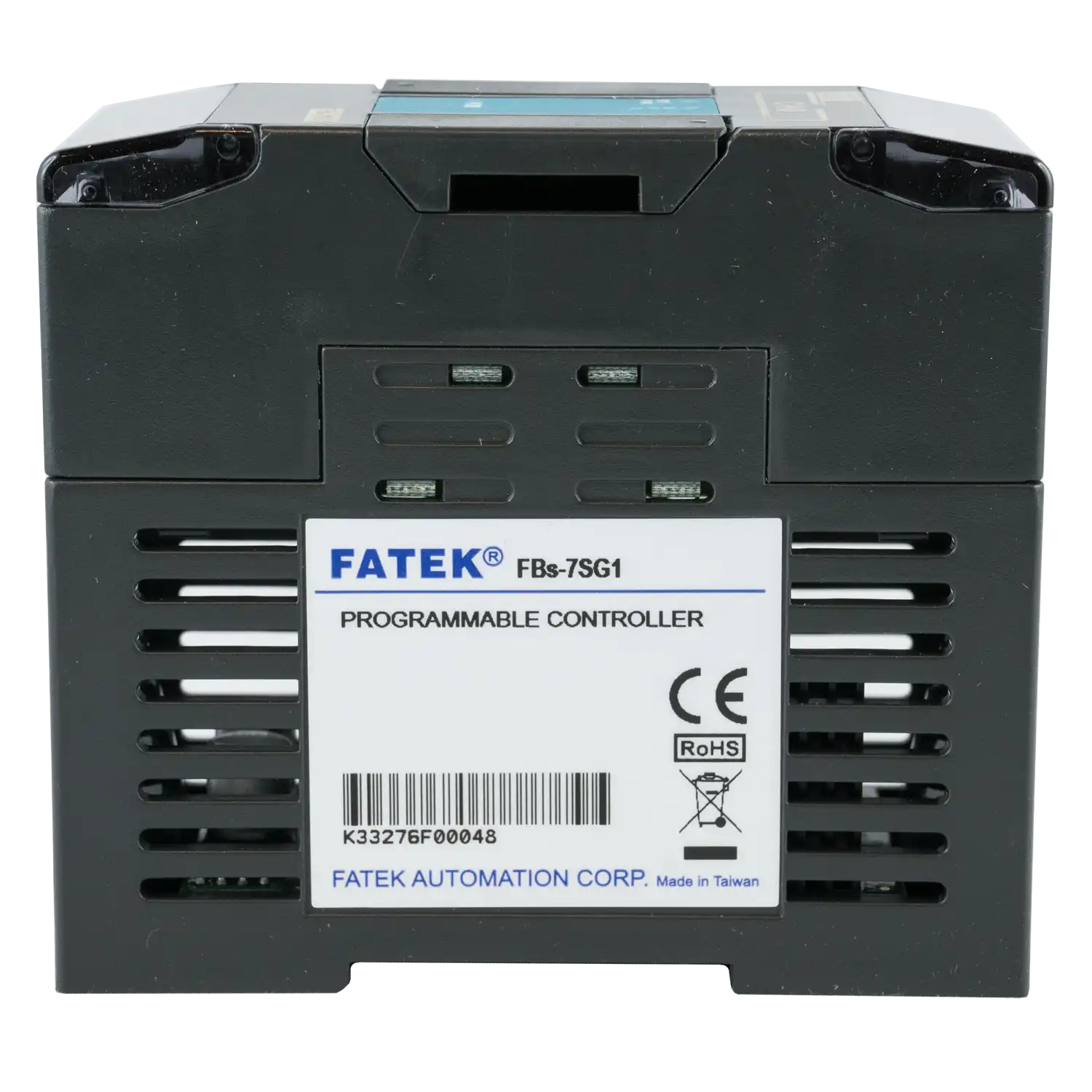

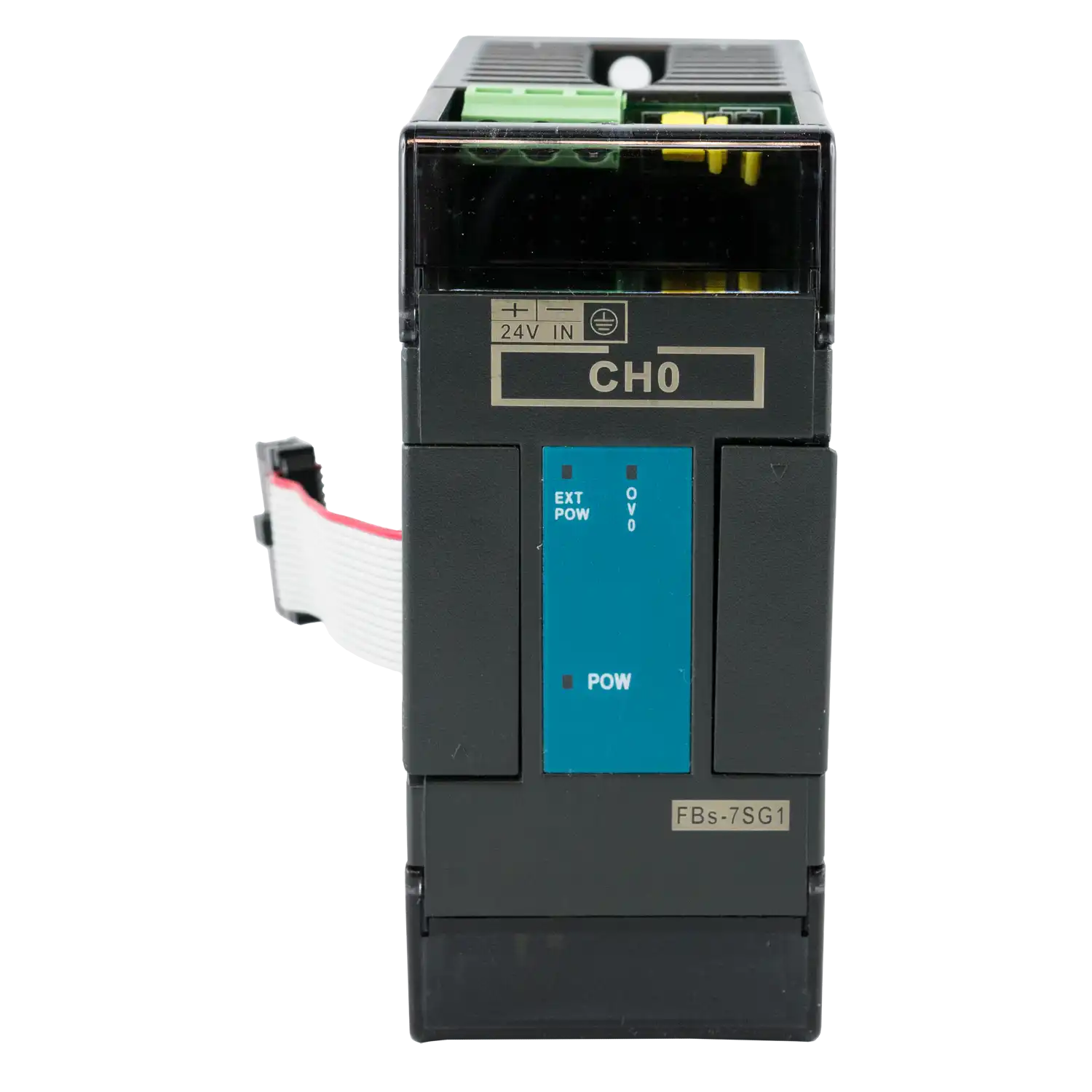

Moduł PLC FBs-7SG1

Moduł PLC FBs-7SG1

Moduł wyświetlacza do 1 zestawu 8 znaków 7-segmentowych / 4 znaków 16-segmentowych (lub 64 niezależnych pkt LED)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC FBs-7SG1 marki Fatek to rozszerzenie przeznaczone do sterowników PLC z serii FBs (MA, MC, MN) z opcją montażu po prawej stronie jednostki centralnej. Model ten zasilany jest napięciem 24 VDC i współpracuje bezpośrednio z jednostką centralną PLC.

Urządzenie umożliwia obsługę 1 zestawu wyświetlaczy, w konfiguracji do 8 znaków 7-segmentowych lub do 4 znaków 16-segmentowych, a także może pracować dla 64 niezależnych punktów LED. Komunikacja z wyświetlaczem realizowana jest poprzez przewód płaski 16-pinowy z wtyczką 2,54 mm, co zapewnia szybkie i wygodne podłączenie.

Dane techniczne

Dane podstawowe
Typ modułu	specjalny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	24VDC
Montaż	prawostronny
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	40x90x80mm
Mechanizm okablowania	przewód płaski 16-pinowy, wtyczka 2.54 mm
