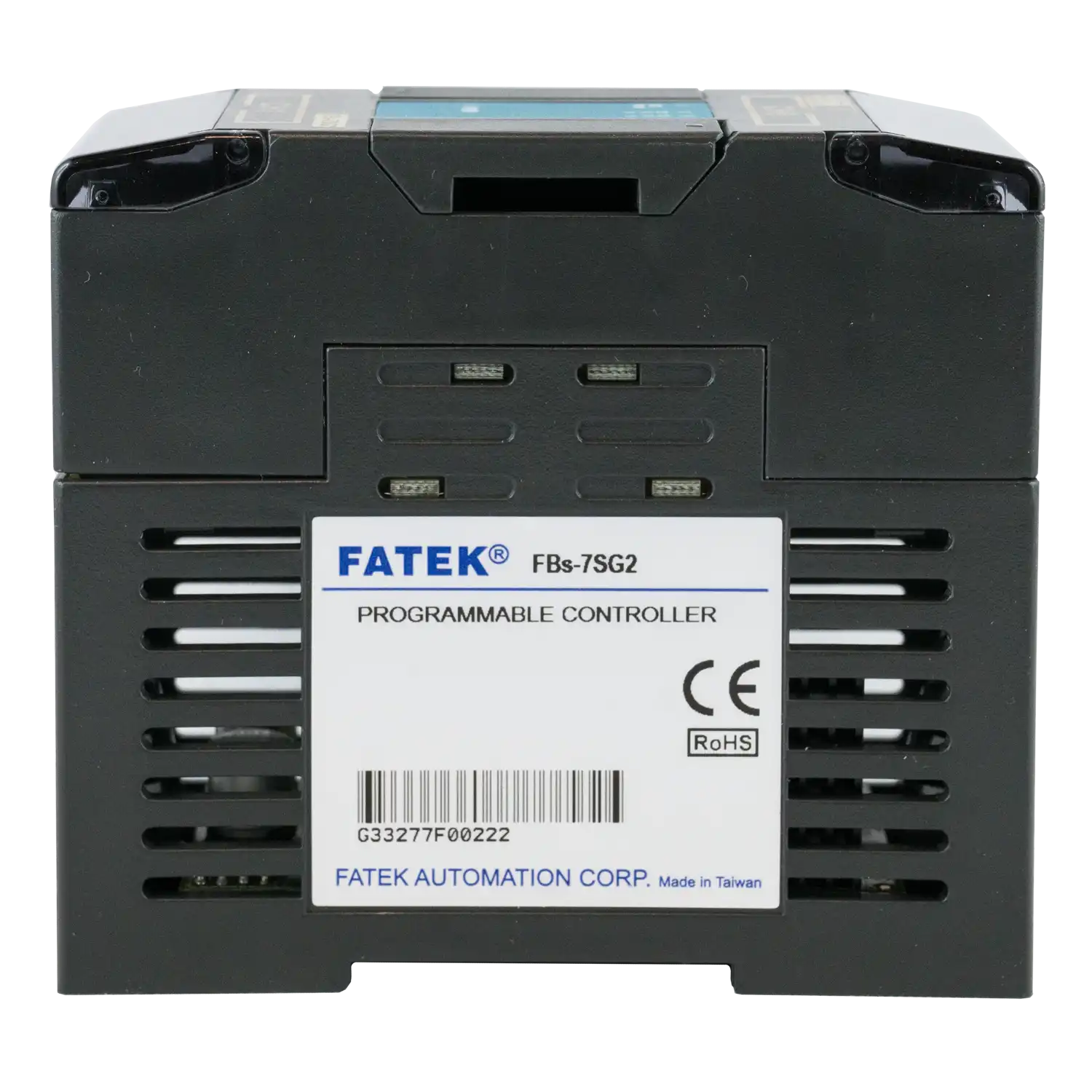

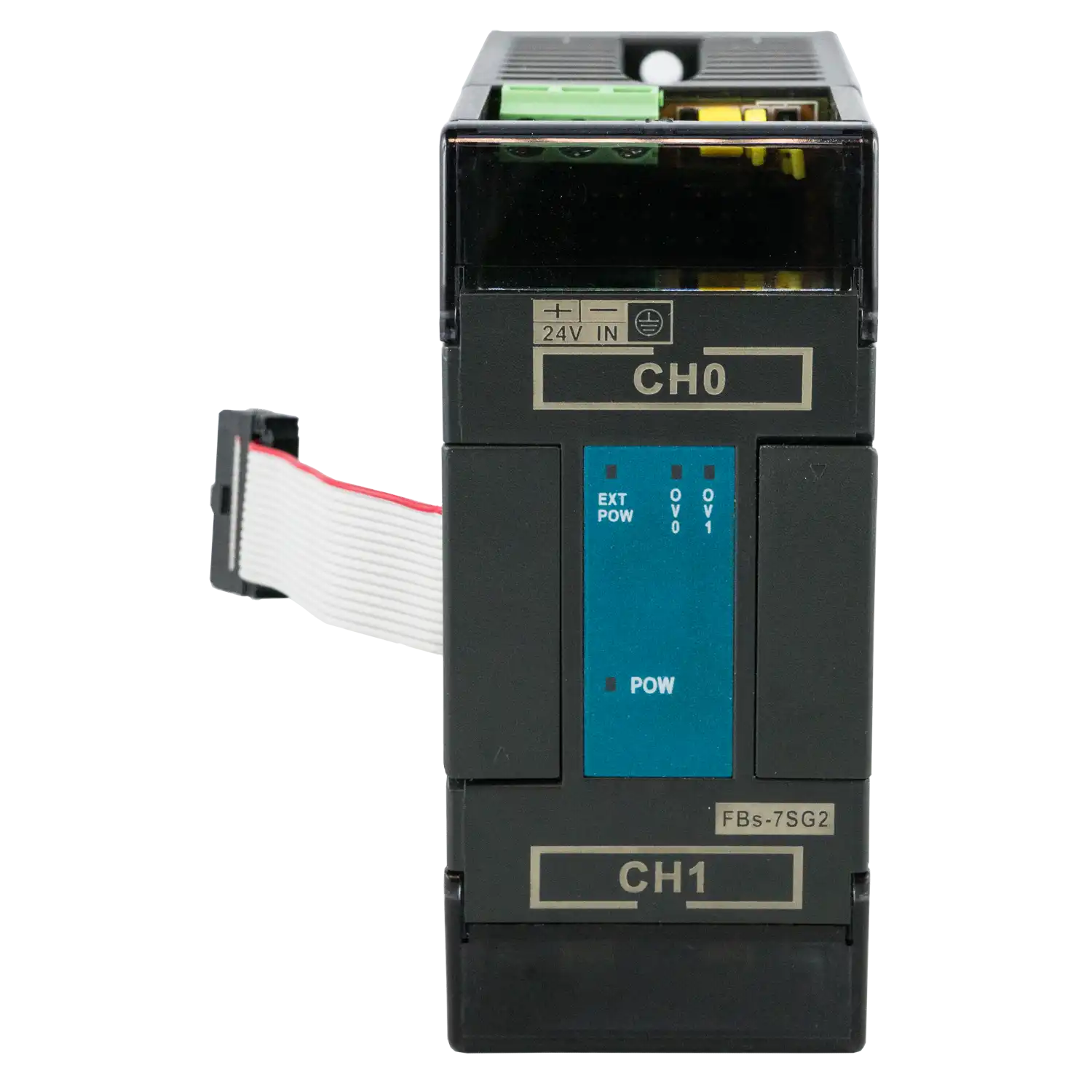

Moduł PLC FBs-7SG2

Moduł PLC FBs-7SG2

Moduł wyświetlacza do 2 zestawów 8 znaków 7-segmentowych / 4 znaków 16-segmentowych (lub 128 niezależnych pkt LED)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł PLC FBs-7SG2 marki Fatek to specjalistyczne rozszerzenie przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), umożliwiające realizację funkcji wizualizacji danych za pomocą wyświetlaczy. FBs-7SG2 zasilany jest napięciem 24 VDC.

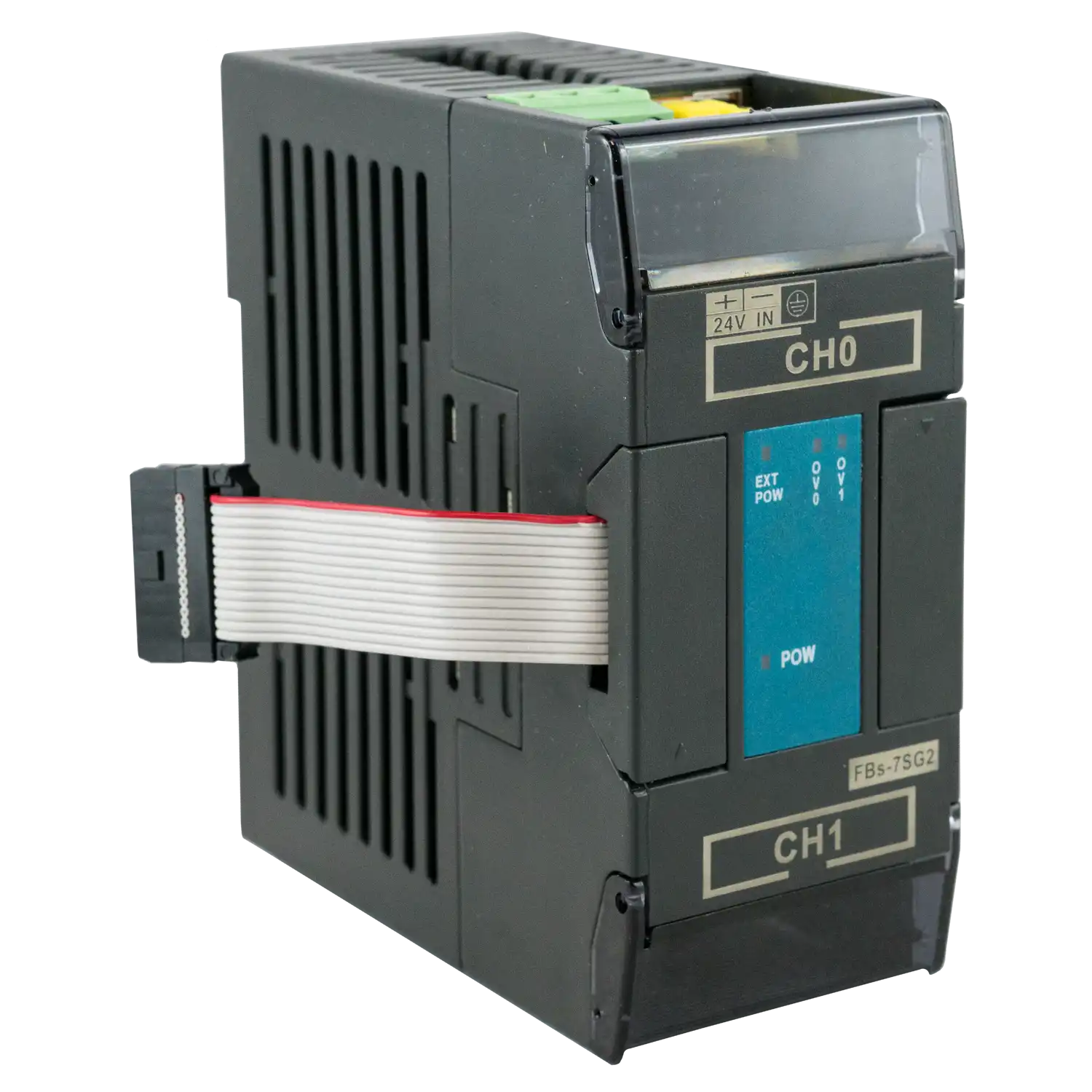

Urządzenie obsługuje 2 zestawy wyświetlaczy, w konfiguracji 8 znaków 7-segmentowych lub 4 znaków 16-segmentowych dla każdego zestawu, a także może sterować nawet 128 niezależnymi punktami LED. Dzięki temu moduł sprawdza się w aplikacjach wymagających czytelnej prezentacji danych, komunikatów lub stanów pracy urządzeń. Połączenie realizowane jest za pomocą przewodu płaskiego 16-pinowego z wtyczką 2,54 mm, co zapewnia szybkie i wygodne podłączenie.

Dane techniczne

Dane podstawowe
Typ modułu	specjalny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	24VDC
Montaż	prawostronny
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	40x90x80mm
Mechanizm okablowania	przewód płaski 16-pinowy, wtyczka 2.54 mm
