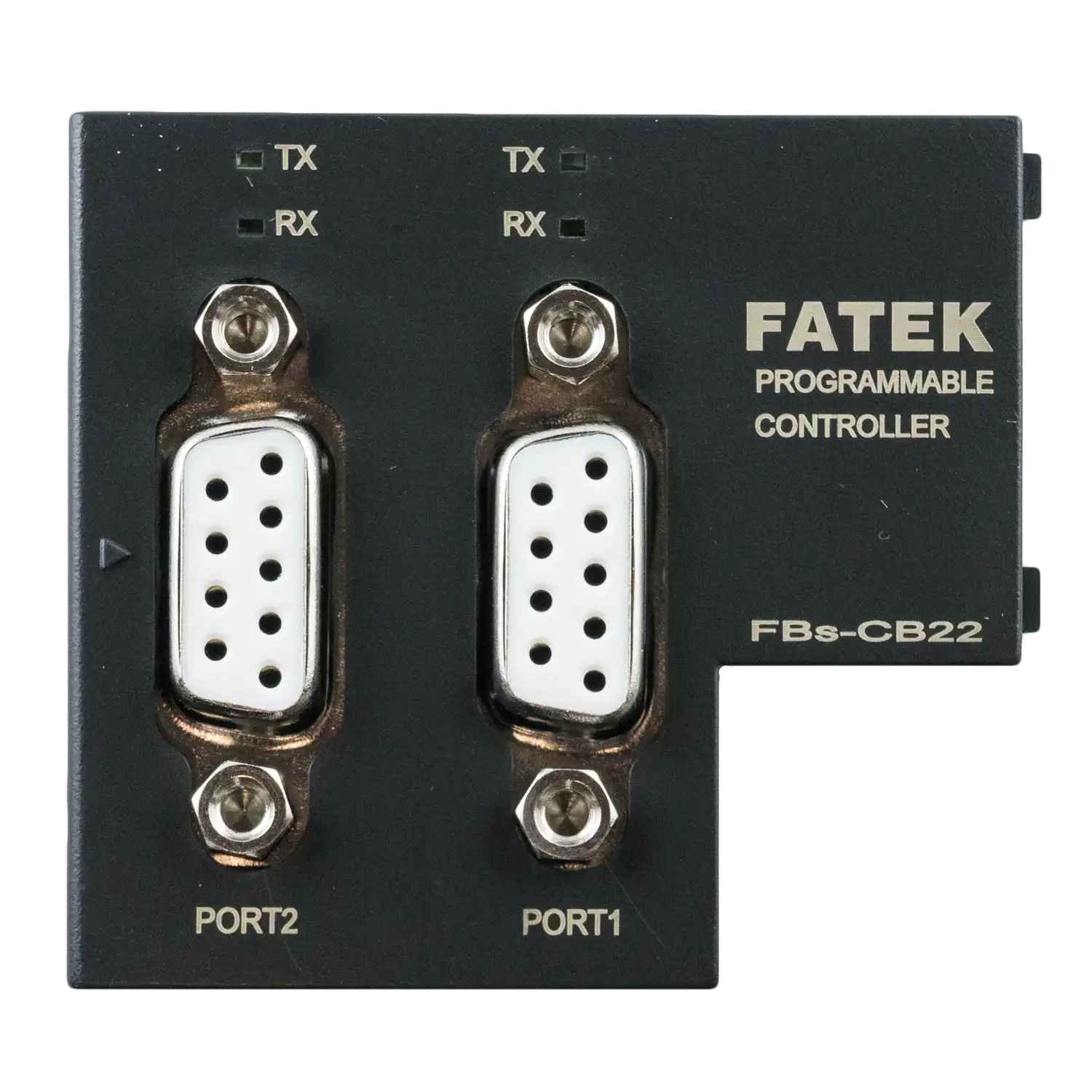

Moduł PLC FBs-CB22

Moduł PLC FBs-CB22

Płytka komunikacyjna z 2 portami RS232 (port 1 i 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł FBs-CB22 firmy Fatek to rozszerzenie komunikacyjne przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), umożliwiające rozbudowę systemu o dodatkowe interfejsy szeregowe. Montaż modułu dostępny jest na froncie sterownika.

Model ten wyposażony jest w 2 porty komunikacyjne RS232 w standardzie DB9F. Obsługa protokołów Fatek oraz Modbus RTU/ASCII występuje w trybie master i slave zapewnia szeroką kompatybilność oraz elastyczność w integracji z różnorodnymi systemami automatyki.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	brak
Montaż	front sterownika
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS232, RS232
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Mechanizm okablowania	2x DB9F (RS232)
