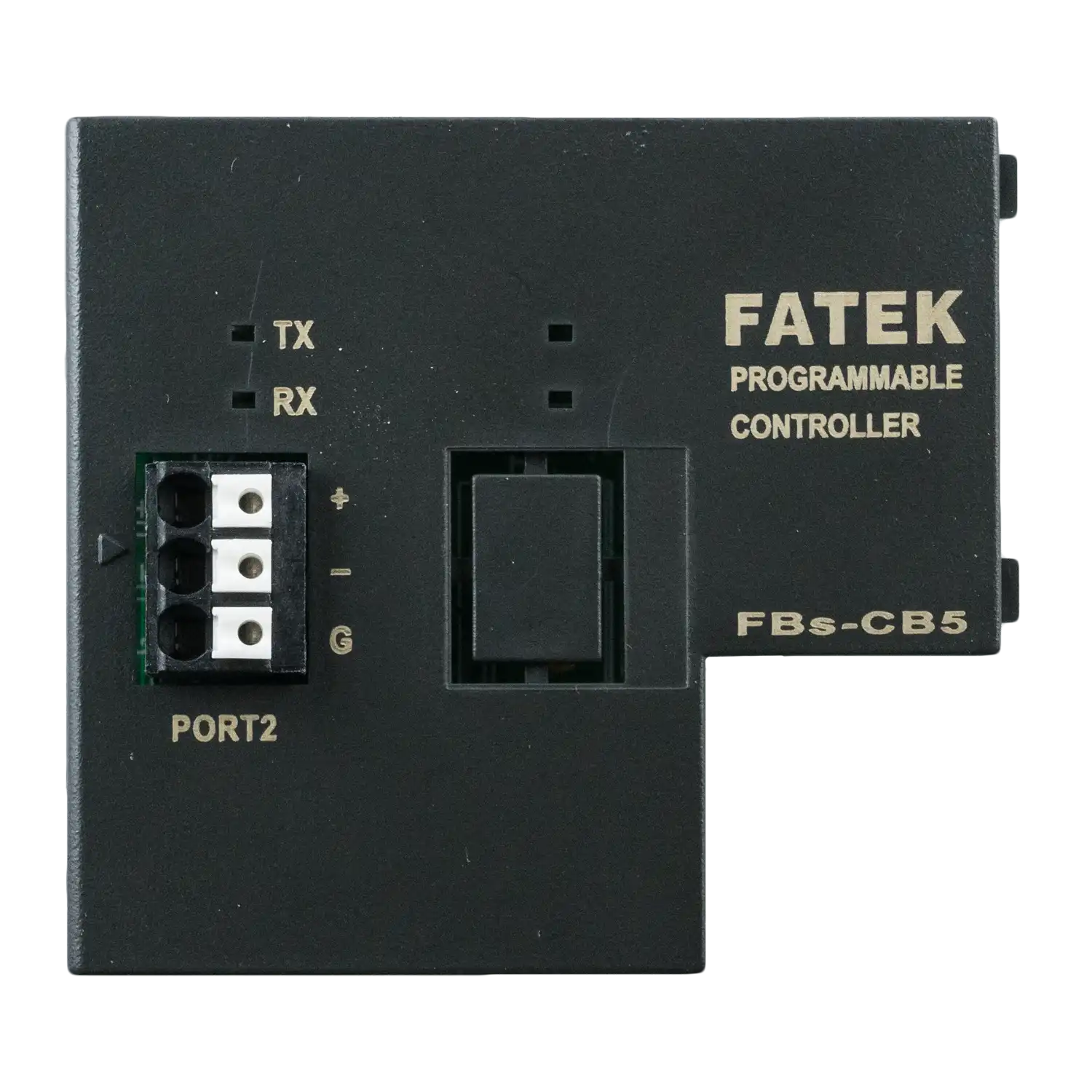

Moduł PLC FBs-CB5

Moduł PLC FBs-CB5

Płytka komunikacyjna z 1 portem RS485 (port 2)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł FBs-CB5 firmy Fatek to rozszerzenie komunikacyjne przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), umożliwiające realizację komunikacji przez port RS485. Montaż modułu dostępny jest na froncie sterownika.

Urządzenie wyposażone jest w port komunikacyjny RS485 (złącze sprężynowe 3-pin ), który pozwala na podłączenie różnych urządzeń pracujących w sieciach przemysłowych. Obsługa protokołów Fatek oraz Modbus RTU/ASCII w trybie master i slave zapewnia szeroką kompatybilność i elastyczność integracji.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	brak
Montaż	front sterownika
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	RS485
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Mechanizm okablowania	złącze sprężynowe 3-pin. (RS485)
