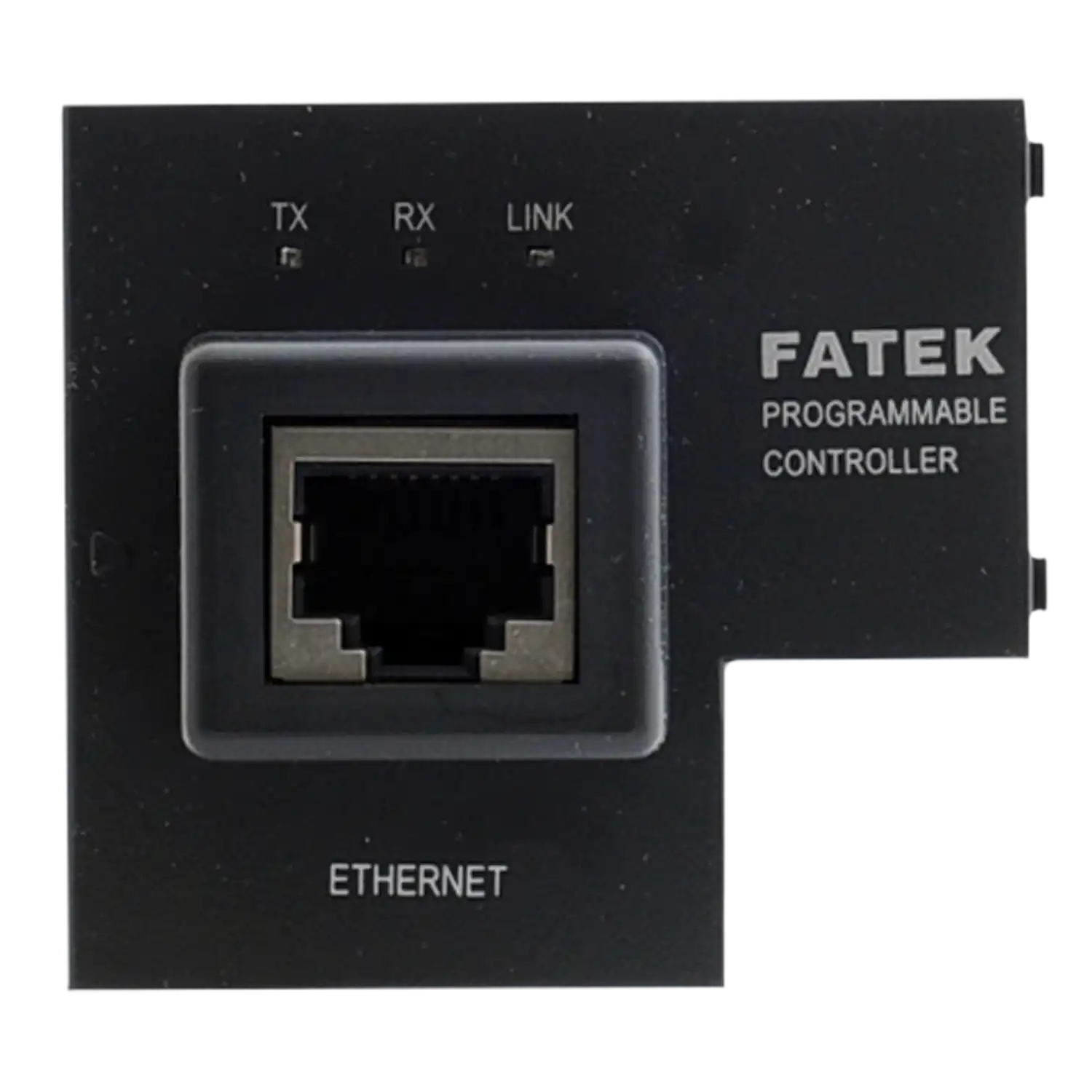

Moduł PLC FBs-CBE

Moduł PLC FBs-CBE

Płytka komunikacyjna z 1 portem Ethernet

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł FBs-CBE firmy Fatek to rozszerzenie komunikacyjne przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), które umożliwia integrację systemu automatyki z siecią Ethernet. Montaż na froncie sterownika zapewnia łatwy dostęp do portu, co ułatwia konfigurację, diagnostykę oraz bieżącą obsługę urządzenia.

Model ten wyposażony jest w port komunikacyjny Ethernet z mechanizmem okablowania RJ-45. Obsługa protokołów Fatek (tryb master i slave) oraz Modbus TCP (slave) zapewnia elastyczną komunikację oraz możliwość integracji z różnorodnymi systemami automatyki.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	brak
Montaż	front sterownika
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	Ethernet
Protokół	Fatek (slave i master), Modbus TCP (slave)
Dane dodatkowe
Mechanizm okablowania	RJ-45 (Ethernet)
