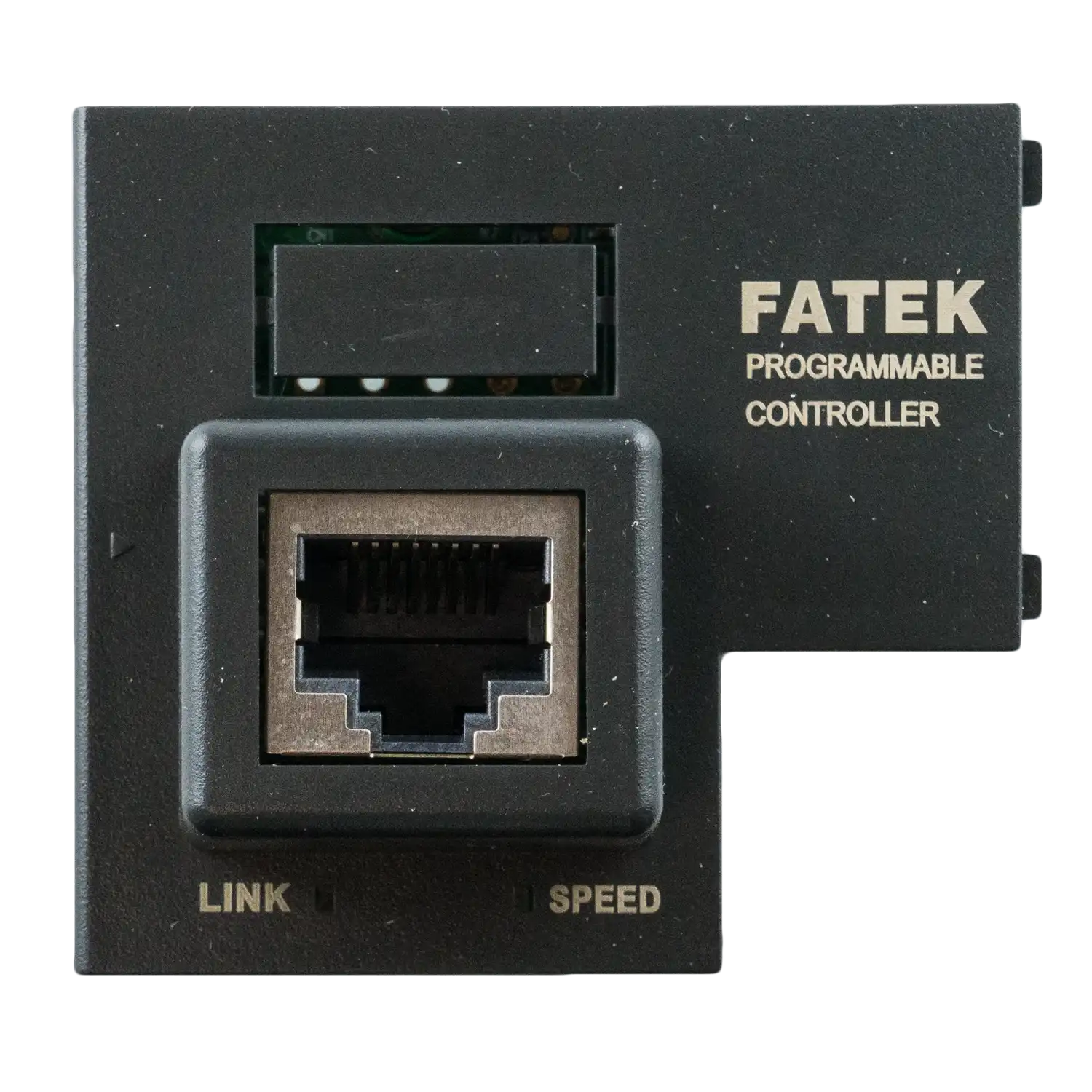

Moduł PLC FBs-CBEH-12

Moduł PLC FBs-CBEH-12

Płytka komunikacyjna z 1 portem Ethernet (webserwer, powiadomienie o zdarzeniu e-mail lub SMS)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł FBs-CBEH-12 firmy Fatek to rozszerzenie komunikacyjne przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), które umożliwia integrację systemu automatyki z siecią Ethernet oraz rozbudowę funkcji komunikacyjnych. Montaż na froncie sterownika zapewnia wygodny dostęp do portu, co ułatwia konfigurację, diagnostykę oraz obsługę urządzenia.

Model ten wyposażony jest w port Ethernet (RJ-45). Obsługa protokołów Fatek (tryb master i slave) oraz Modbus TCP (master i slave) pozwala na elastyczną wymianę danych i integrację z wieloma elementami systemu. Moduł może obsłużyć do 12 urządzeń Modbus TCP slave, co czyni go odpowiednim rozwiązaniem dla bardziej rozbudowanych aplikacji.

Dodatkowo FBs-CBEH-12 oferuje funkcje sieciowe, takie jak webserwer oraz możliwość wysyłania powiadomień o zdarzeniach (e-mail lub SMS), co ułatwia zdalny monitoring i zarządzanie systemem.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	brak
Montaż	front sterownika
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	Ethernet
Protokół	Fatek (slave i master), Modbus TCP (slave), Modbus TCP (master)
Obsługiwana ilość urządzeń Modbus TCP slave	12
Dane dodatkowe
Mechanizm okablowania	RJ-45 (Ethernet)

Dokumentacja

	Nazwa	Typ
	Fatek PLC Katalog PL 2023.05	.pdf

Instrukcje

	Nazwa	Typ
	EthernetModule_UM_en_V1	.pdf
	Funkcje 1. Schemat Drabinkowy	.pdf
	Funkcje 2. Alokacja Pamięci	.pdf
	Funkcje 3. Listy instrukcji	.pdf
	Funkcje 4. Instrukcje sekwencyjne	.pdf
	Funkcje 5. Opis instrukcji sekwencyjnych	.pdf
	Funkcje 6. Funkcje podstawowe	.pdf
	Funkcje 7. Funkcje zaawansowane	.pdf
	Funkcje 8. Programowanie krokowe	.pdf
	Funkcje 9. Funkcja przerwania FBs-PLC	.pdf
	Funkcje 10. Szybki licznik i timer FBs-PLC	.pdf
	Funkcje 11. Pozycjonowanie NC w FBs-PLC	.pdf
	Funkcje 12. Funkcja komunikacyjna FBs - PLC	.pdf
	Funkcje 13. Zastosowania łącza komunikacyjnego FBs-PLC	.pdf
	Funkcje 14. Zastosowanie funkcji wysyłania pliku ASCII	.pdf
	Funkcje 15. Zegar czasu rzeczywistego （RTC)	.pdf
	Funkcje 16. Moduł wyświetlacza 7/16-segmentowego LED	.pdf
	Funkcje 17. Moduł wejściowy przełącznika tarczowego	.pdf
	Funkcje 18. Moduł AIO	.pdf
	Funkcje 19. Analogowa karta rozszerzeń we / wy	.pdf
	Funkcje 20. Pomiar temperatury i regulacja PID	.pdf
	Funkcje 21. Moduły analogowo - temperaturowe	.pdf
	Funkcje 22. Regulacja PID ogólnego przeznaczenia	.pdf
	Sprzęt 1. Wstęp do PLC serii FBS	.pdf
	Sprzęt 2. Konfiguracja systemu	.pdf
	Sprzęt 3. Rozszerzenia FBS-PLC	.pdf
	Sprzęt 4. Przewodnik po instalacji	.pdf
	Sprzęt 5. Przewody zasilające, obliczanie poboru mocy oraz wymagania dotyczące układu zasilania	.pdf
	Sprzęt 6. Obwody wejść cyfrowych (DI)	.pdf
	Sprzęt 7. Obwody wyjść cyfrowych (DO)	.pdf
	Sprzęt 8. Rozruch próbny, monitorowanie i konserwacja	.pdf
	Dodatek 1. Protokół komunikacyjny FATEK	.pdf
	Dodatek 2. Analogowy moduł wyjściowy PWMDA	.pdf

Materiały pomocnicze

	Nazwa	Typ
	Wspierane funkcje w seriach FBs, B1 i B1z	.pdf
	Porównanie serii FBs, B1 i B1z	.pdf
	winproladder tutorial	.pdf
	WinProladder User Guide	.pdf

CAD

	Nazwa	Typ
	fbs_mechanism_chart-fbs-cbe_outline	.zip
	FBs-PACK	.rar
	FBs-Board	.rar
	FBs-CM22	.rar
	FBs-CM55	.rar
	FBs-CM25	.rar
	FBs-CM25E	.rar
	FBs-Figure2	.rar
	FBs-Figure1_175mm	.rar
	FBs-Figure6	.rar
	FBs-Figure3	.rar
	FBs-Figure4	.rar
	FBs-Figure1_130mm	.rar
	FBs-Figure1_90mm	.rar
	FBs-CM55E	.rar
	B1-Module	.zip
	B1-PLC	.zip

Oprogramowanie

	Nazwa	Typ
	Ether_Cfgt_setup_CBES_CBEH(2A)_CMEH_CM5EH	.zip
	WProlad328-22108-ENU	.exe
	WProlad330-24518-1-PLK	.exe

Certyfikaty

	Nazwa	Typ
	Fatek CE - seria FBs PL	.pdf
	Fatek CE - seria FBs ENG	.pdf
	Fatek CE - seria FBs PL	.pdf
	Fatek CE - seria FBs ENG	.pdf
	Test_EMC_seria_FBs_EN	.pdf
	Certyfikat_CE_seria_b1_b1z_EN	.pdf
	Certyfikat_CE_seria_FBs_EN	.pdf
	Certyfikat_CE_Tbox_EN	.pdf
	Certyfikat_EMC_seria_FBs_EN	.pdf
