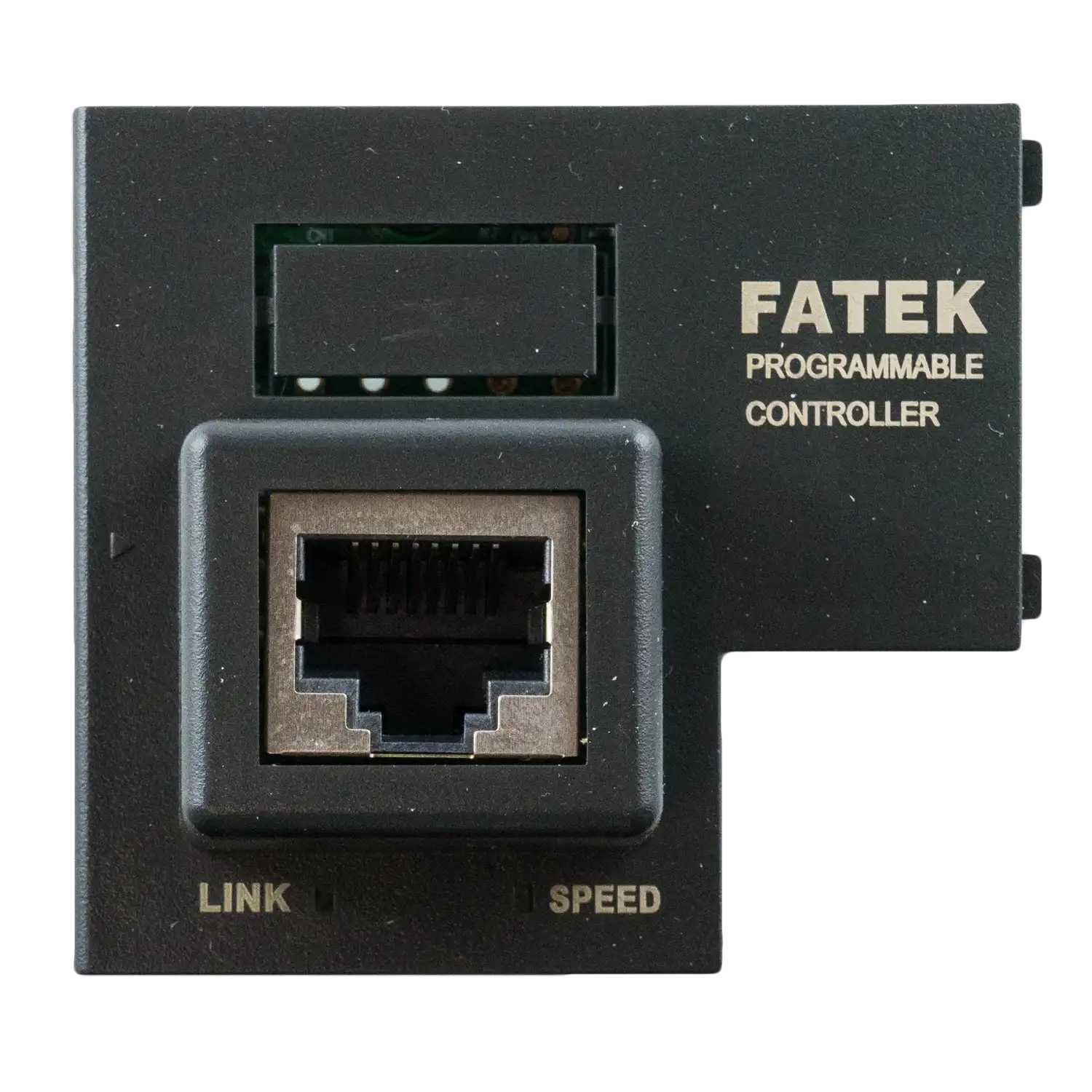

Moduł PLC FBs-CBEH-16

Moduł PLC FBs-CBEH-16

Płytka komunikacyjna z 1 portem Ethernet (webserwer, powiadomienie o zdarzeniu e-mail lub SMS)

Dodaj produkt do koszyka i zapytaj o ofertę i termin dostawy

Opis

Moduł PLC FBs-CBEH-16 firmy Fatek to rozszerzenie komunikacyjne przeznaczone do sterowników PLC z serii FBs (MA, MC, MN), umożliwiające integrację systemu automatyki z siecią Ethernet oraz rozbudowę funkcji komunikacyjnych. Montaż na froncie sterownika zapewnia wygodny dostęp do portu, co ułatwia konfigurację, diagnostykę oraz codzienną obsługę urządzenia.

Urządzenie wyposażone jest w port Ethernet oraz mechanizm okablowania RJ-45. Obsługa protokołów Fatek (tryb master i slave) oraz Modbus TCP (master i slave) pozwala na elastyczną wymianę danych i łatwą integrację z innymi urządzeniami. Moduł obsługuje do 16 urządzeń Modbus TCP slave, co czyni go odpowiednim rozwiązaniem dla bardziej rozbudowanych instalacji.

Dodatkowo moduł FBs-CBEH-16 oferuje funkcje sieciowe, takie jak webserwer oraz możliwość wysyłania powiadomień o zdarzeniach (e-mail lub SMS), co znacząco ułatwia zdalny monitoring i zarządzanie systemem.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MA, FBs-MC, FBs-MN
Zasilanie	brak
Montaż	front sterownika
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	Ethernet
Protokół	Fatek (slave i master), Modbus TCP (slave), Modbus TCP (master)
Obsługiwana ilość urządzeń Modbus TCP slave	16
Dane dodatkowe
Mechanizm okablowania	RJ-45 (Ethernet)
