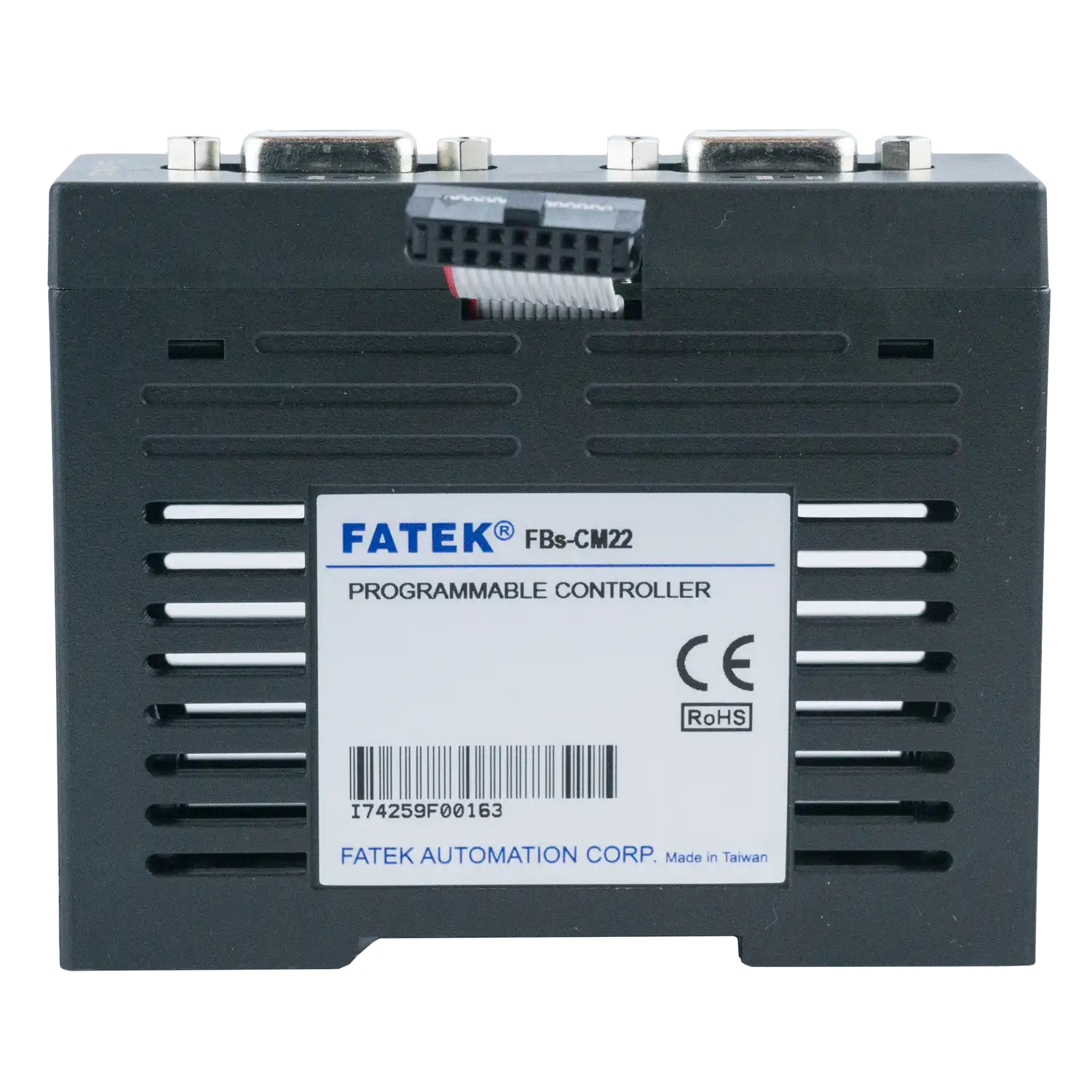

Moduł PLC FBs-CM22

Moduł PLC FBs-CM22

Moduł komunikacyjny z 2 portami RS232 (port 3 i 4)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł FBs-CM22 firmy Fatek to rozszerzenie komunikacyjne dedykowane sterownikom PLC z serii FBs (MC, MN), które pozwala na zwiększenie możliwości wymiany danych w systemie automatyki. Obudowa jest kompaktowa o wymiarach 25 × 90 × 73 mm, a montaż możliwy jest po lewej stronie jednostki centralnej.

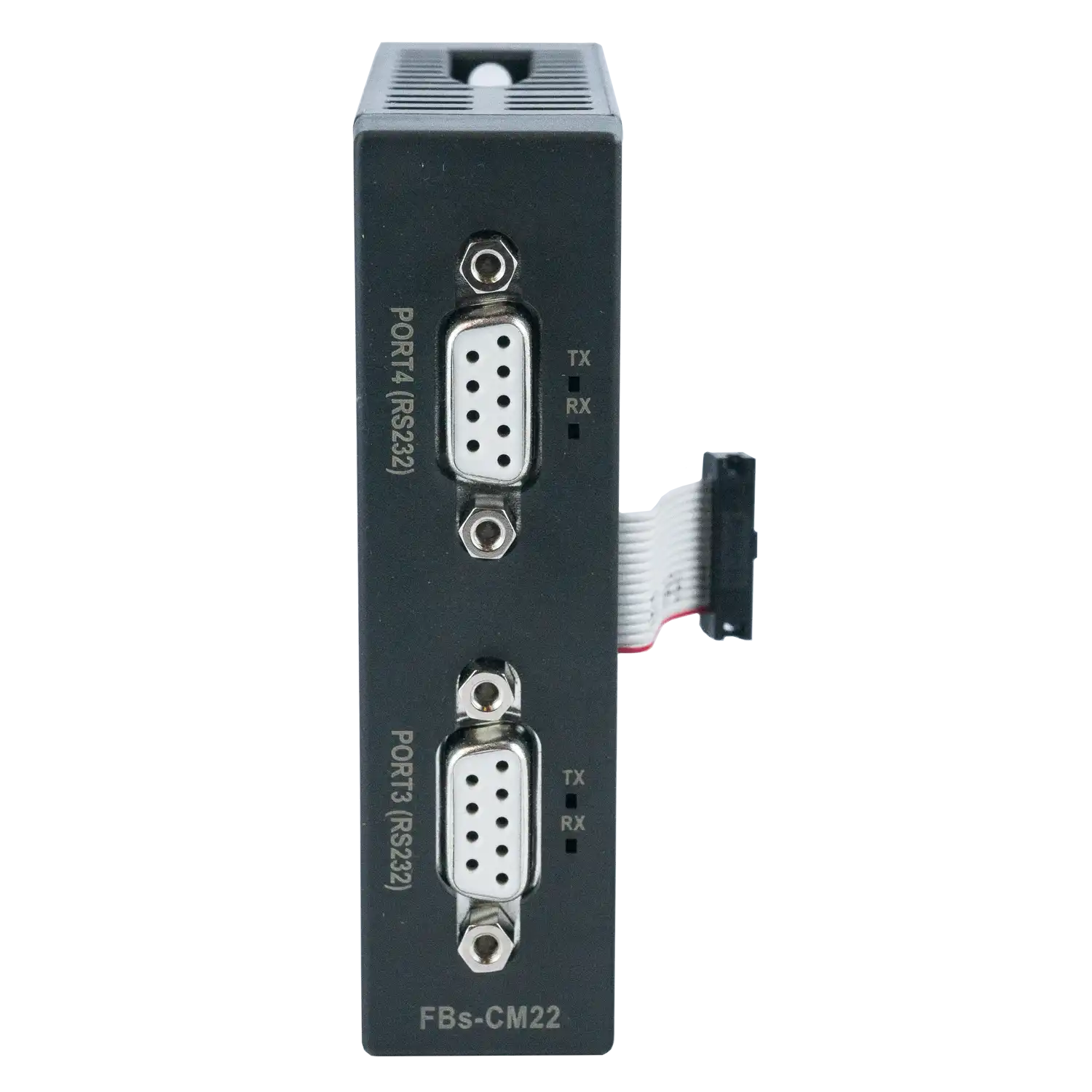

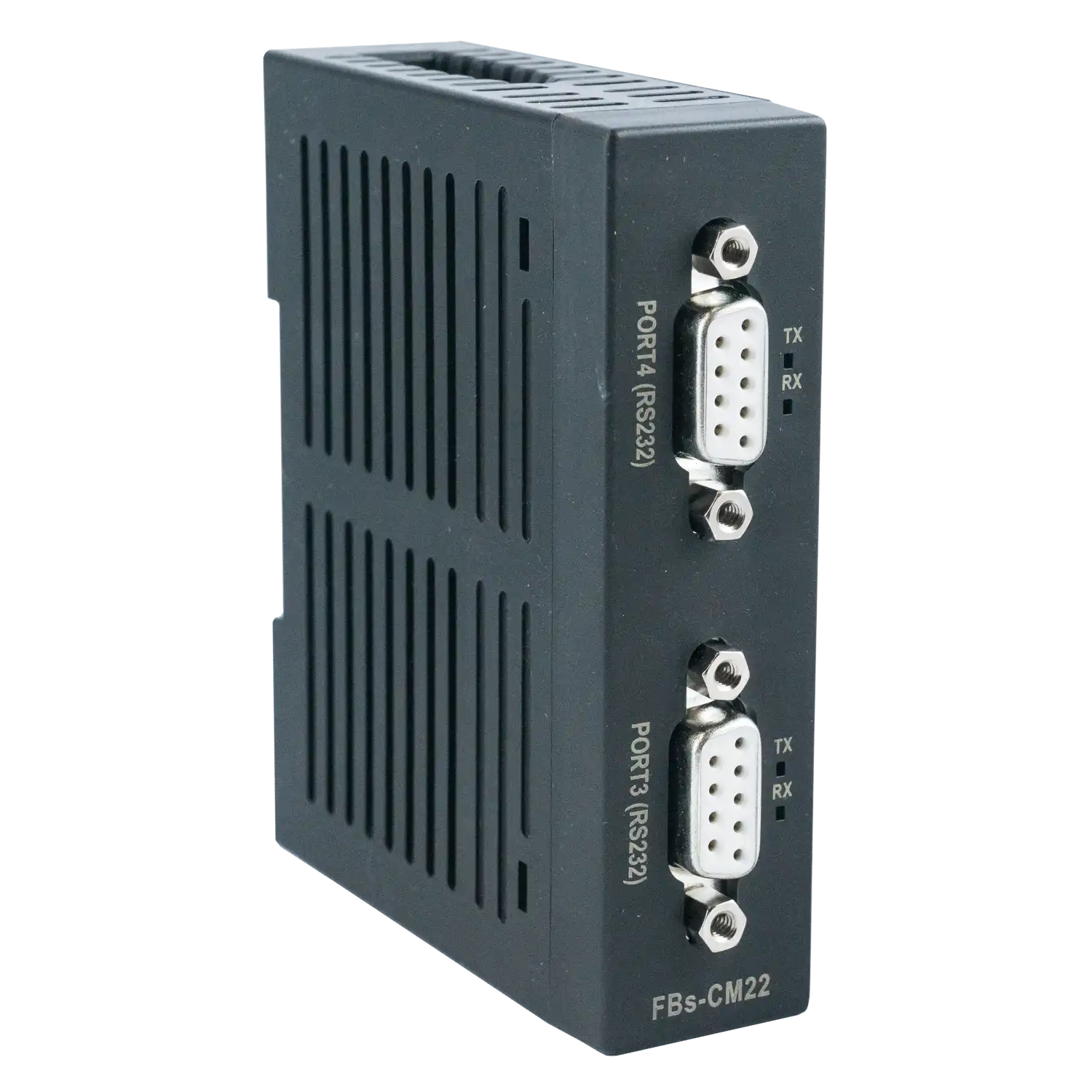

Model ten oferuje dwa porty komunikacyjne RS232 w standardzie złączy DB9F, umożliwiające równoczesne podłączenie różnych urządzeń zewnętrznych, takich jak komputery, panele HMI czy inne sterowniki. Obsługa protokołów Fatek oraz Modbus RTU/ASCII występuje w trybie master i slave – zapewniając szerokie możliwości integracji oraz elastyczną komunikację w zróżnicowanych środowiskach przemysłowych.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MC, FBs-MN
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS232, RS232
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x73mm
Mechanizm okablowania	2x DB9F (RS232)
