Moduł PLC FBs-CM25E

Moduł PLC FBs-CM25E

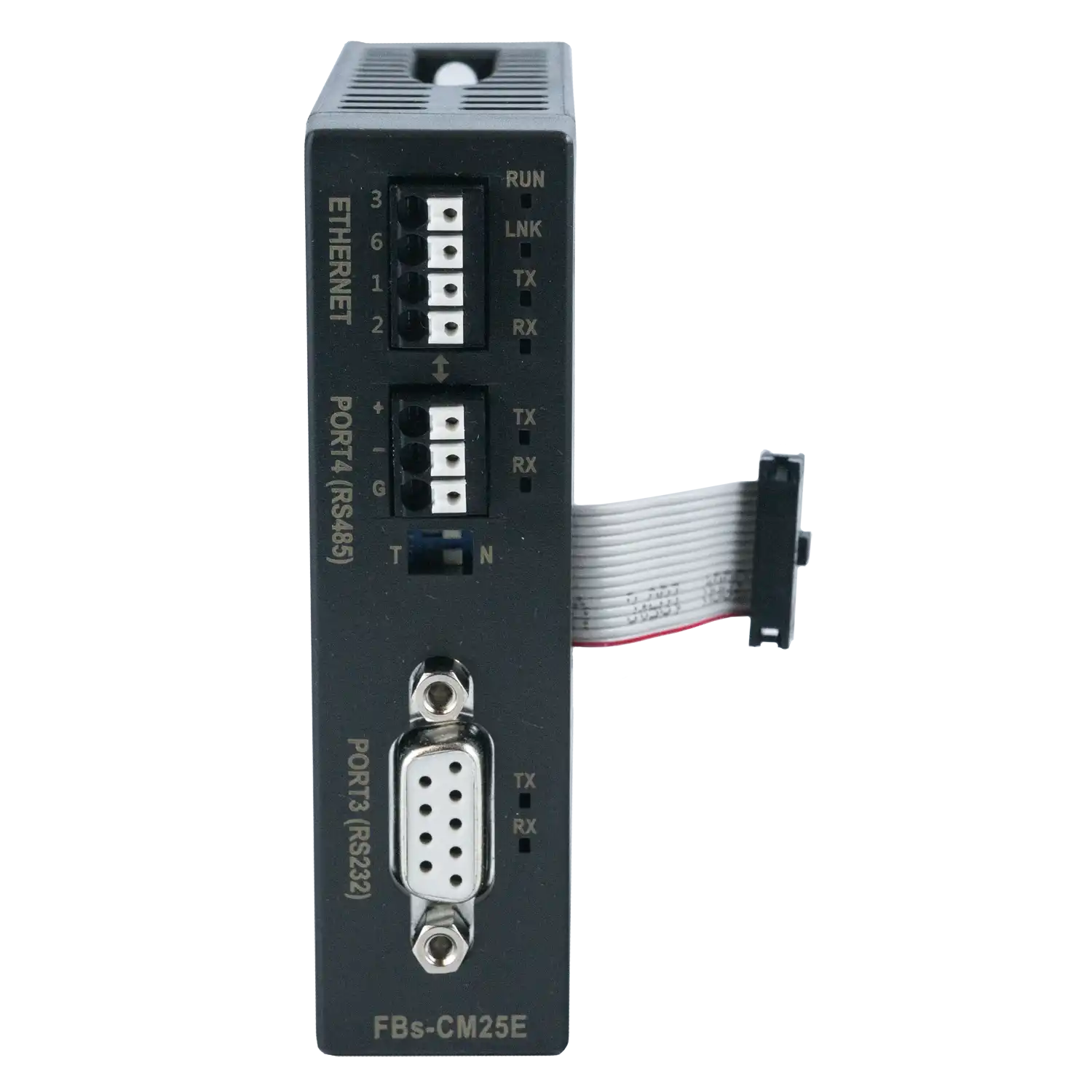

Moduł komunikacyjny z 1 portem RS232 (port 3) i 1 portem RS485/Ethernet (port 4)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

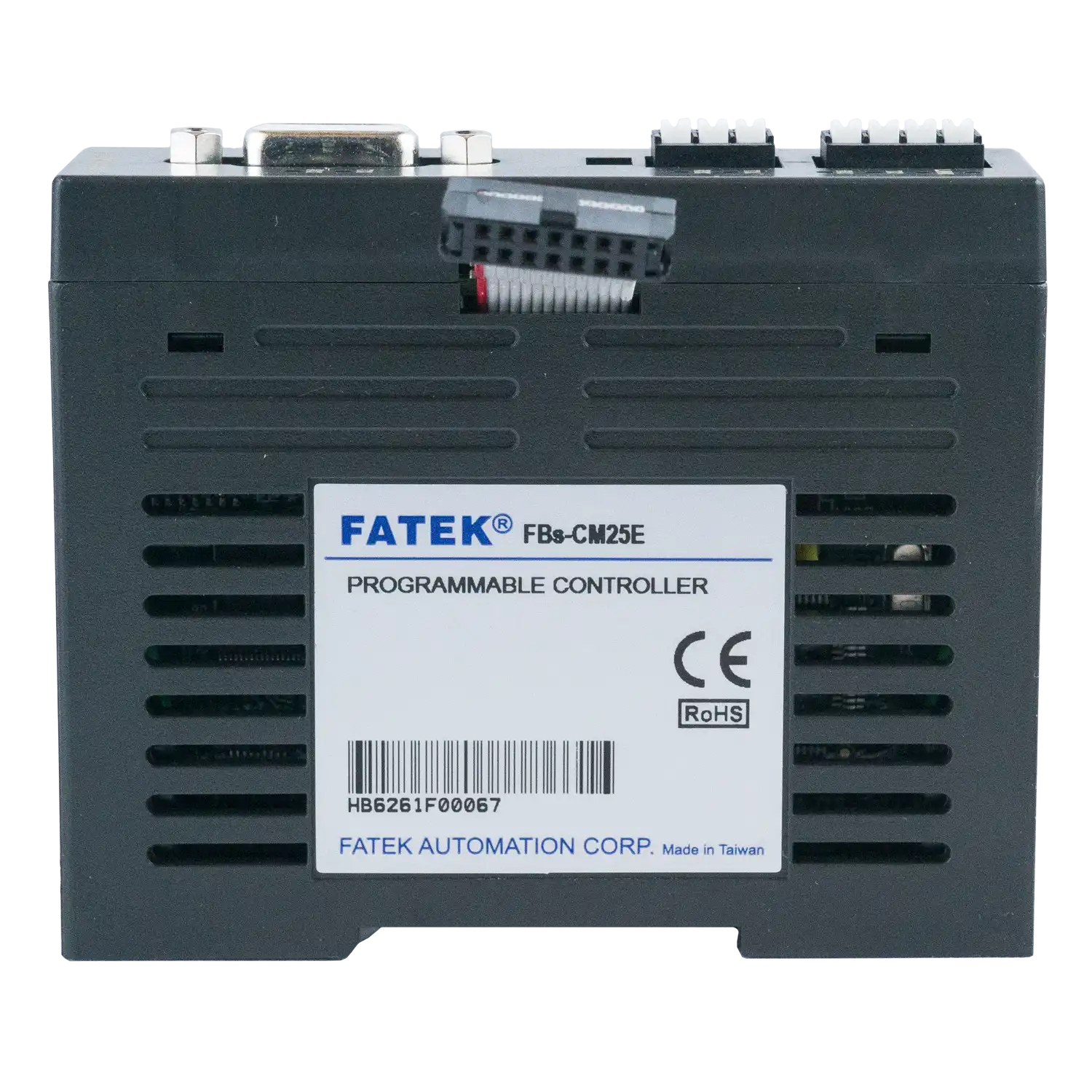

Moduł FBs-CM25E firmy Fatek to rozszerzenie komunikacyjne dedykowane sterownikom PLC z serii FBs (MC, MN), które pozwala na rozbudowę systemu o dodatkowe możliwości wymiany danych. Obudowa jest o wymiarach 25 × 90 × 73 mm, a montaż po lewej stronie jednostki centralnej.

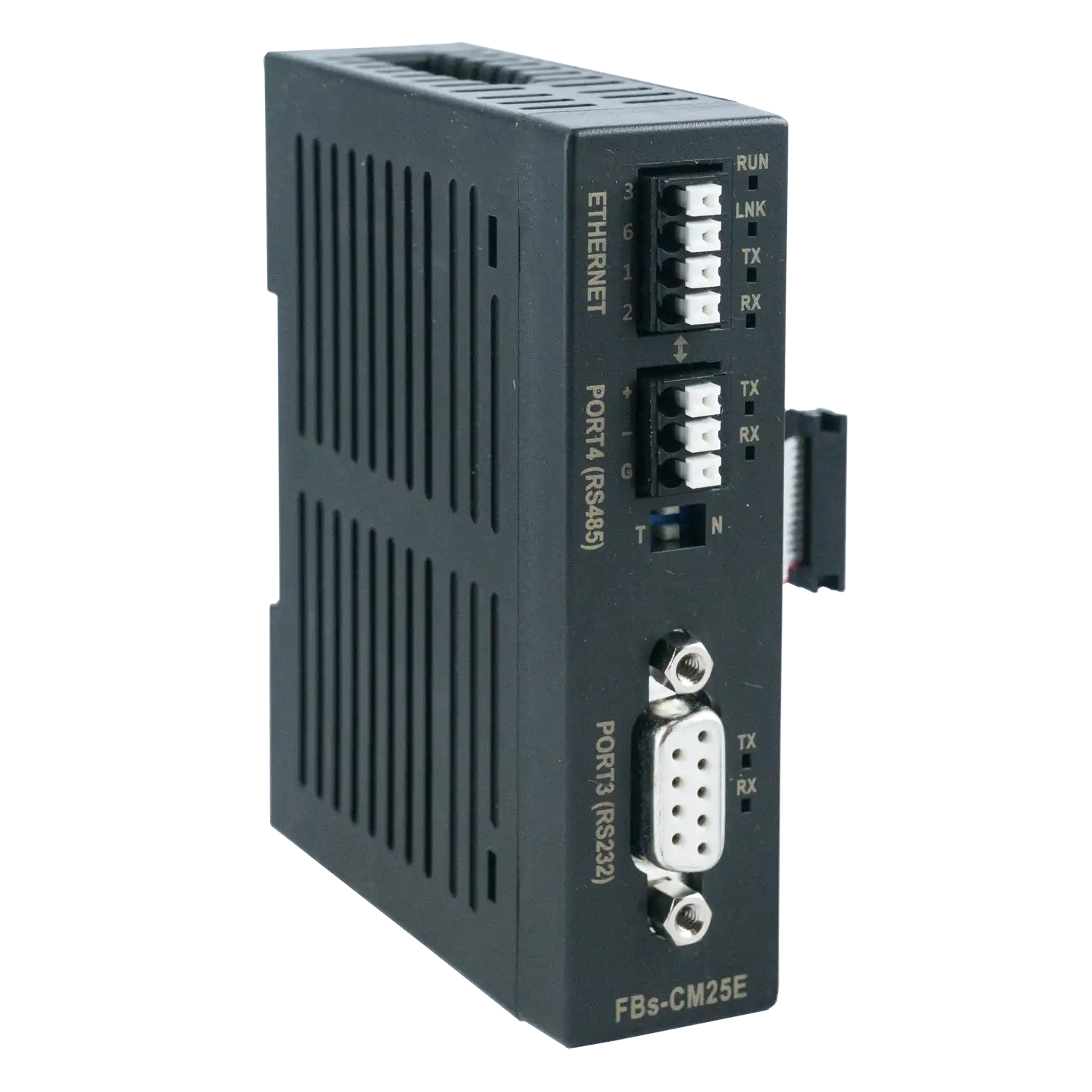

Model ten oferuje dwa porty komunikacyjne w różnych konfiguracjach: RS232 (DB9F), RS485 (złącze sprężynowe 3-pin) lub Ethernet (złącze sprężynowe 4-pin), co zapewnia dużą elastyczność w doborze interfejsu do konkretnej aplikacji. Dzięki temu możliwe jest podłączenie wielu urządzeń, takich jak komputery, panele HMI czy inne elementy systemu. Obsługa protokołów Fatek oraz Modbus RTU/ASCII w trybie master i slave, a także Modbus TCP (slave), gwarantuje szerokie możliwości integracji oraz sprawną komunikację w środowiskach przemysłowych.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MC, FBs-MN
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	2
Porty komunikacyjne	RS232, RS485 lub Ethernet
Protokół	Fatek (slave i master), Modbus RTU/ASCII (slave i master), Modbus TCP (slave)
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x73mm
Mechanizm okablowania	DB9F (RS232)\|złącze sprężynowe 3-pin. (RS485)\|złącze sprężynowe 4-pin. (Ethernet)
