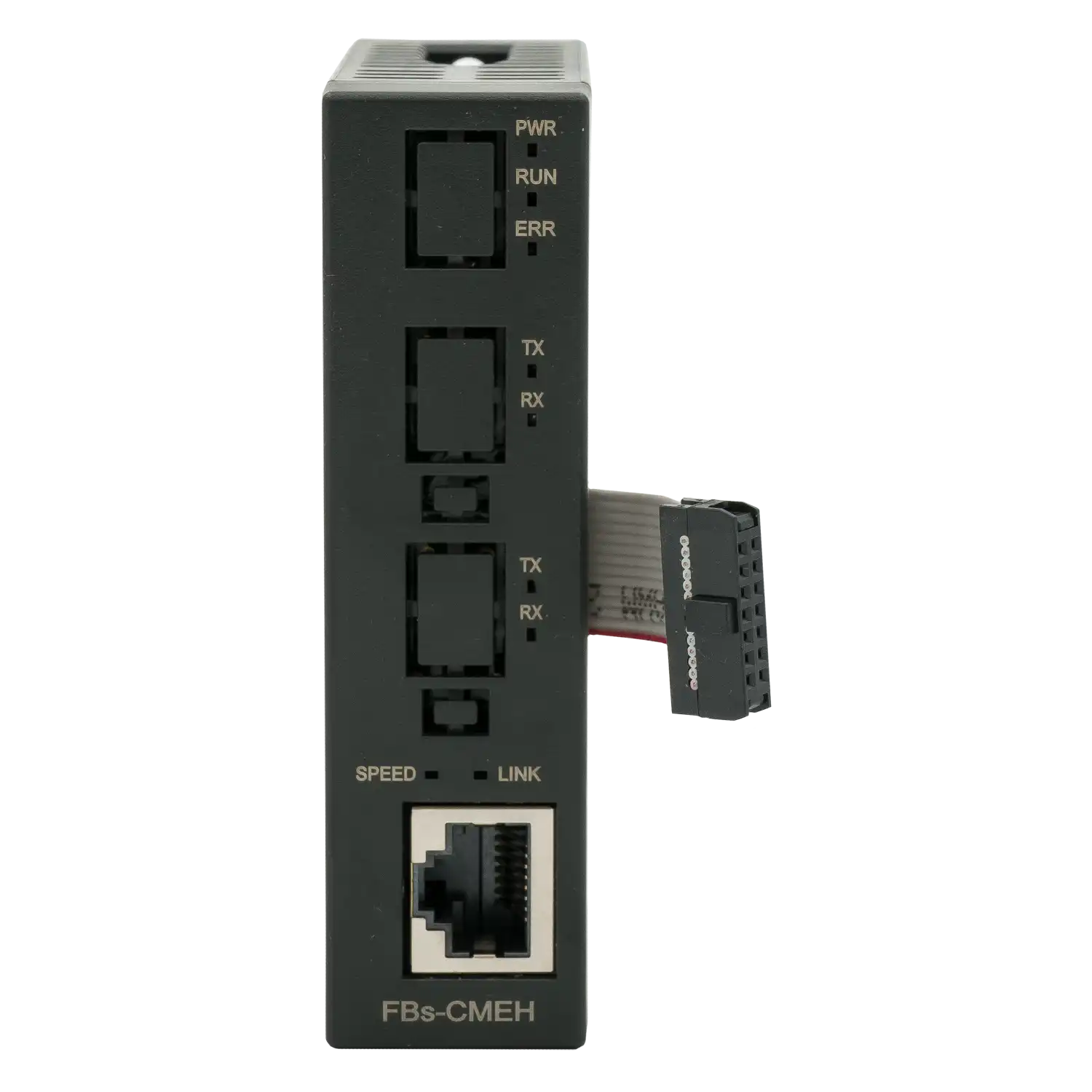

Moduł PLC FBs-CMEH

Moduł PLC FBs-CMEH

Moduł komunikacyjny z 1 portem Ethernet (webserwer, powiadomienie o zdarzeniu e-mail lub SMS)

Zaloguj się aby zobaczyć cenę i swoje rabaty

Opis

Moduł FBs-CMEH firmy Fatek to rozszerzenie komunikacyjne przeznaczone do sterowników PLC z serii FBs (MC, MN), umożliwiające integrację systemu automatyki z sieciami Ethernet. Kompaktowa obudowa o wymiarach 25 × 90 × 73 mm oraz montaż po lewej stronie jednostki centralnej pozwalają na wygodne dołączenie modułu bez zajmowania dodatkowej przestrzeni w szafie sterowniczej.

Urządzenie wyposażone jest w 1 port Ethernet (RJ-45). Dodatkowo FBs-CMEH oferuje funkcje sieciowe, takie jak wbudowany webserwer oraz możliwość wysyłania powiadomień o zdarzeniach (e-mail lub SMS), co ułatwia zdalny monitoring i diagnostykę systemu.

Moduł obsługuje protokoły Fatek i Modbus TCP w trybach master i slave. Moduł umożliwia jednoczesną obsługę do 8 urządzeń Modbus TCP slave, co zwiększa jego funkcjonalność w bardziej rozbudowanych aplikacjach.

Dane techniczne

Dane podstawowe
Typ modułu	komunikacyjny
Seria	FBs-MC, FBs-MN
Zasilanie	brak
Montaż	lewostronny
Komunikacja
Ilość portów komunikacyjnych	1
Porty komunikacyjne	Ethernet
Protokół	Fatek (slave i master), Modbus TCP (slave), Modbus TCP (master)
Obsługiwana ilość urządzeń Modbus TCP slave	8
Dane dodatkowe
Wymiary (szerokość x wysokość x głębokość)	25x90x73mm
Mechanizm okablowania	RJ-45 (Ethernet)
