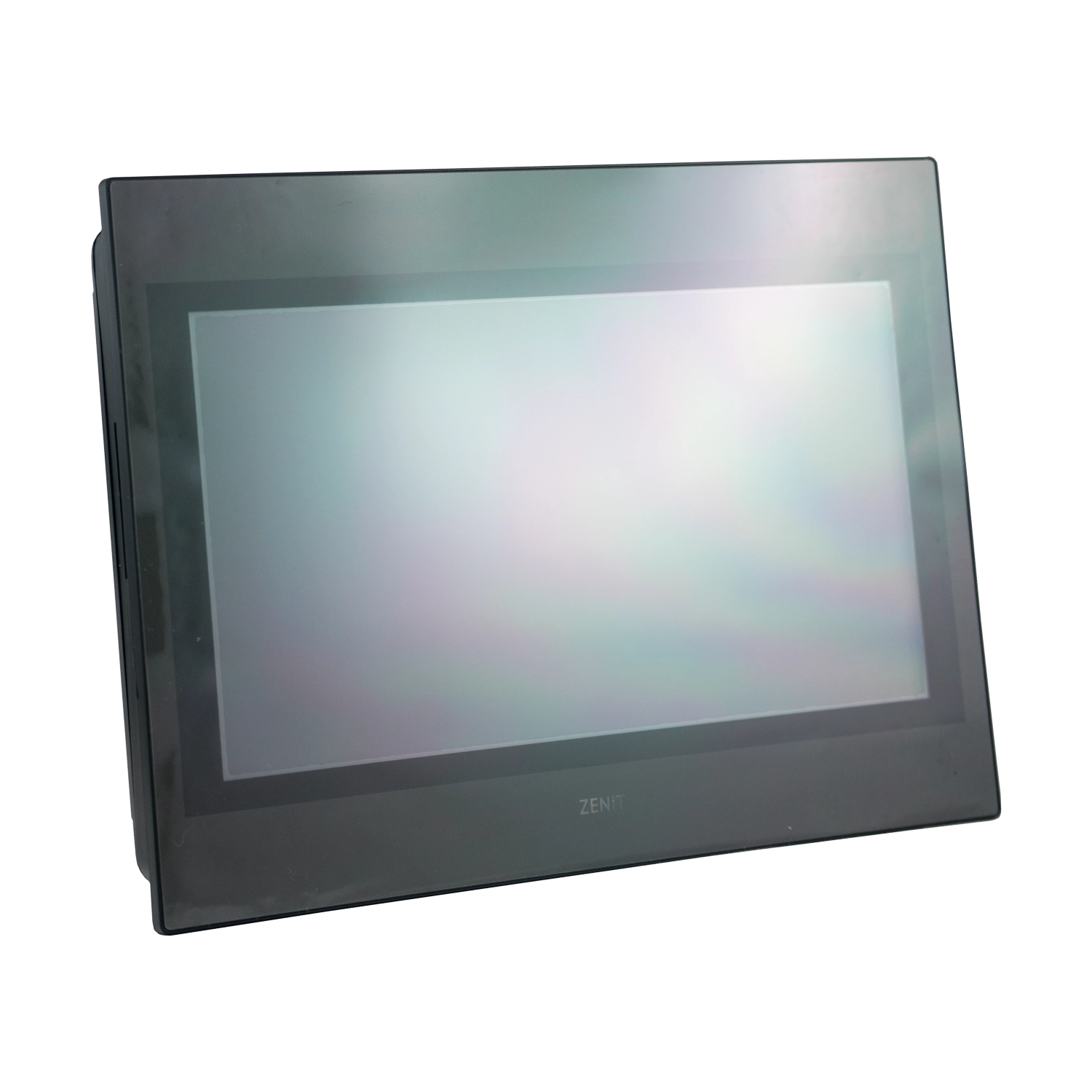

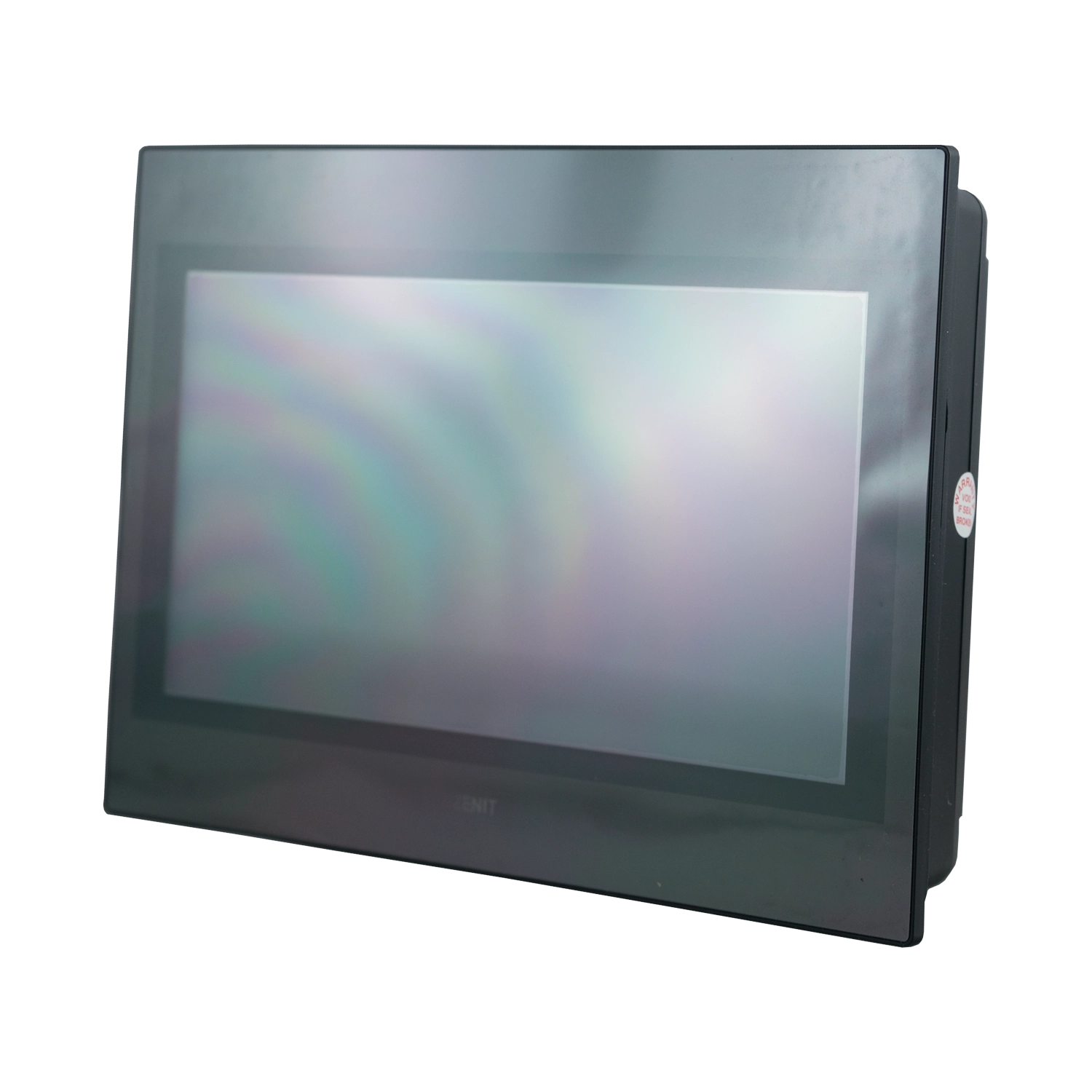

Panel HMI P5070SB firmy FATEK to panel operatorski 7”, przeznaczony do pracy w środowisku automatyki przemysłowej, gdzie kluczowe znaczenie ma stabilność działania, odporność na zakłócenia oraz czytelna prezentacja danych procesowych. Urządzenie doskonale sprawdza się w aplikacjach sterowania maszynami i urządzeniami produkcyjnymi, oferując przemysłową jakość wykonania i niezawodność.

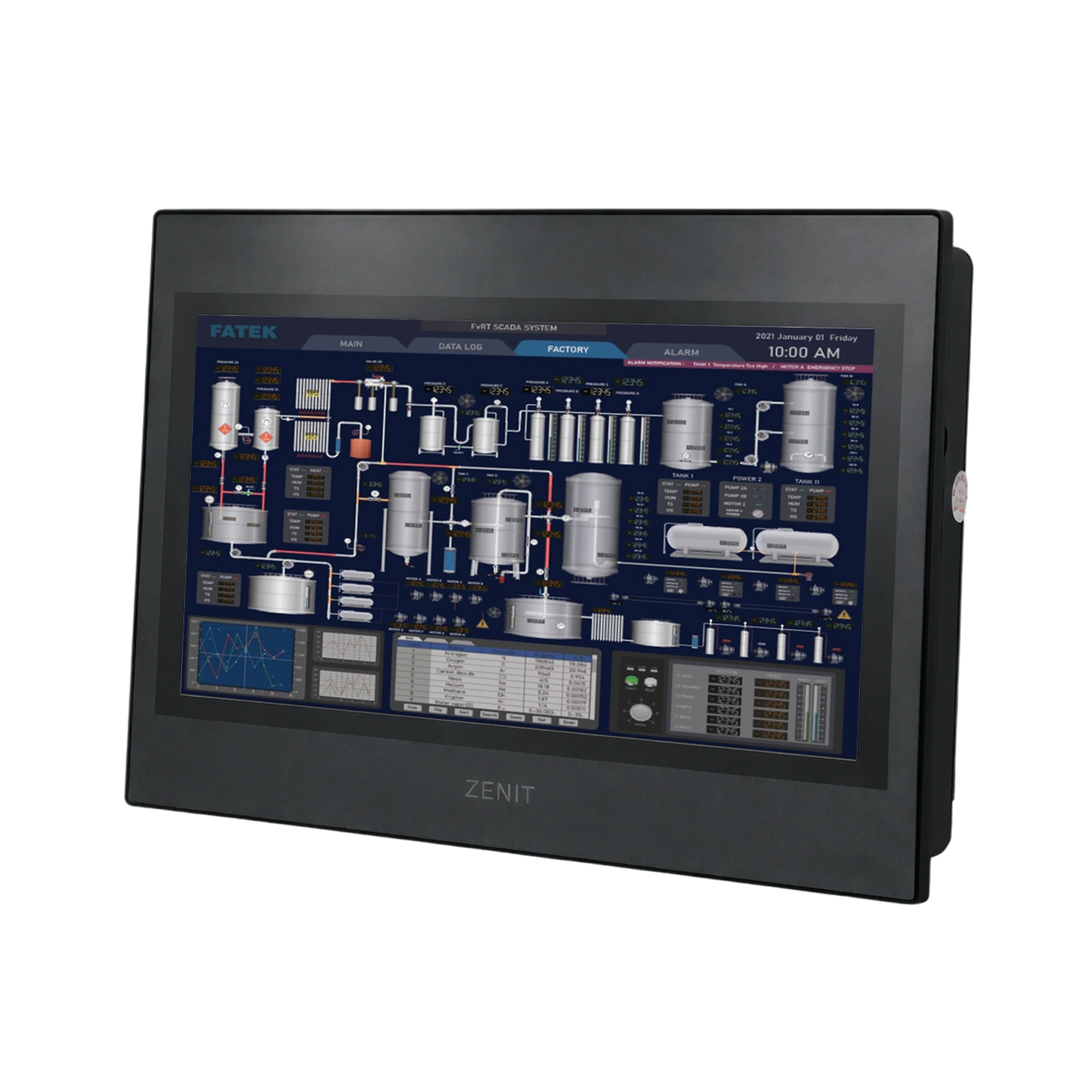

Model wyposażono w 7-calowy wyświetlacz TFT LCD o rozdzielczości 800 × 480 px, który umożliwia przejrzystą wizualizację parametrów, komunikatów alarmowych oraz ekranów sterowania. Ekran zapewnia jasność 400 cd/m², kontrast 500 oraz obsługę 16,7 miliona kolorów, co gwarantuje dobrą widoczność w warunkach przemysłowych. Zastosowany rezystancyjny, 4-przewodowy ekran dotykowy cechuje się wysoką trwałością i umożliwia obsługę w rękawicach roboczych. Podświetlenie LED o żywotności do 30 000 godzin zapewnia długą i bezproblemową eksploatację.
Sercem urządzenia jest 32-bitowy procesor RISC Cortex 600 MHz, który zapewnia płynne działanie aplikacji HMI oraz szybką reakcję na polecenia operatora. Panel został wyposażony w 256 MB pamięci Flash oraz 128 MB pamięci RAM, co umożliwia realizację rozbudowanych projektów wizualizacyjnych i stabilną obsługę zmiennych procesowych. Wbudowany zegar czasu rzeczywistego (RTC) pozwala na zapisywanie i archiwizację zdarzeń.

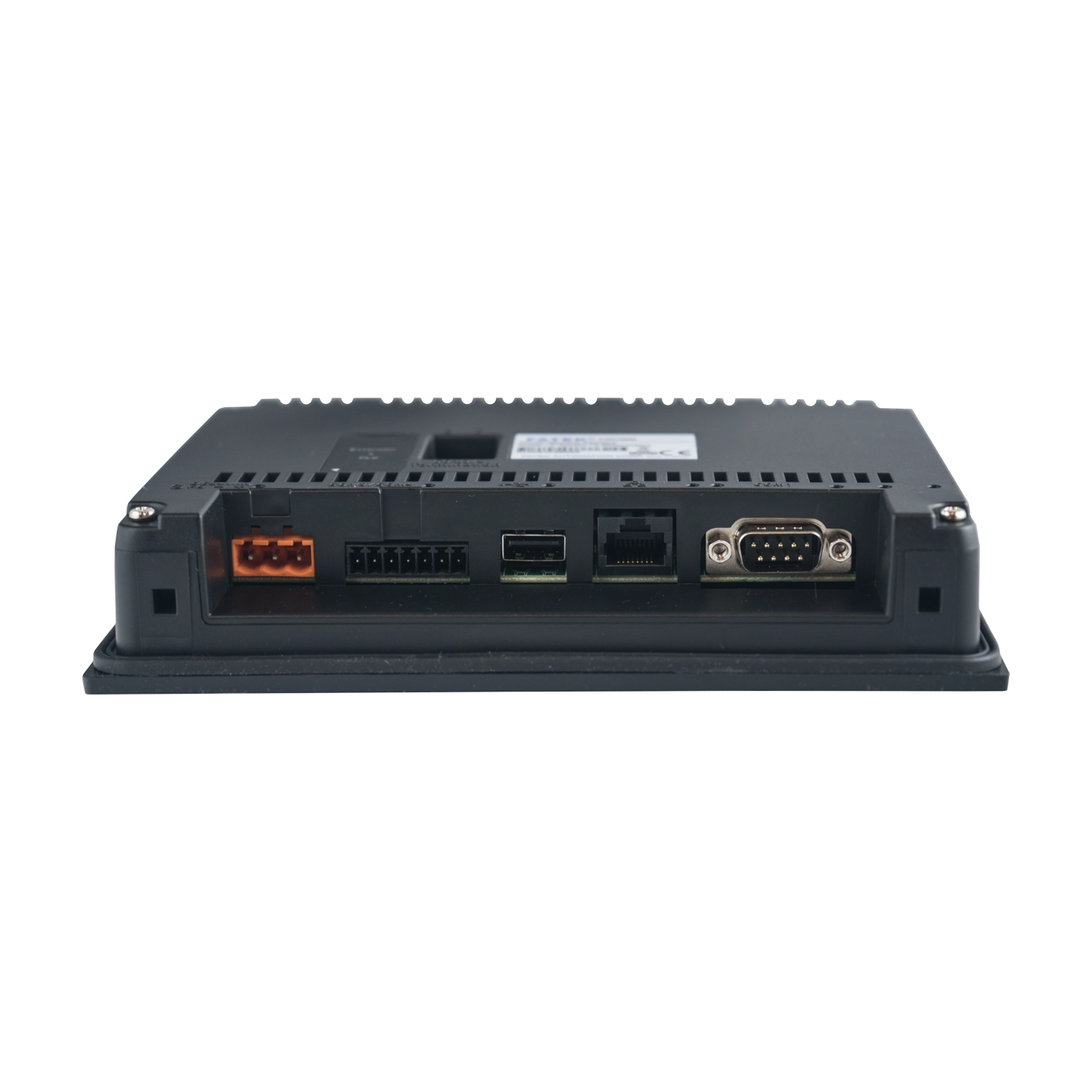

Panel operatorski HMI P5070SB obsługuje komunikację poprzez RS-232 (2W) oraz RS-422/RS-485 (4W / 2W), co zapewnia elastyczną integrację ze sterownikami PLC i innymi urządzeniami automatyki. Do dyspozycji użytkownika pozostaje port USB 2.0 Host oraz USB 2.0 typ C, które umożliwiają wgrywanie projektów, aktualizację oprogramowania i czynności serwisowe.

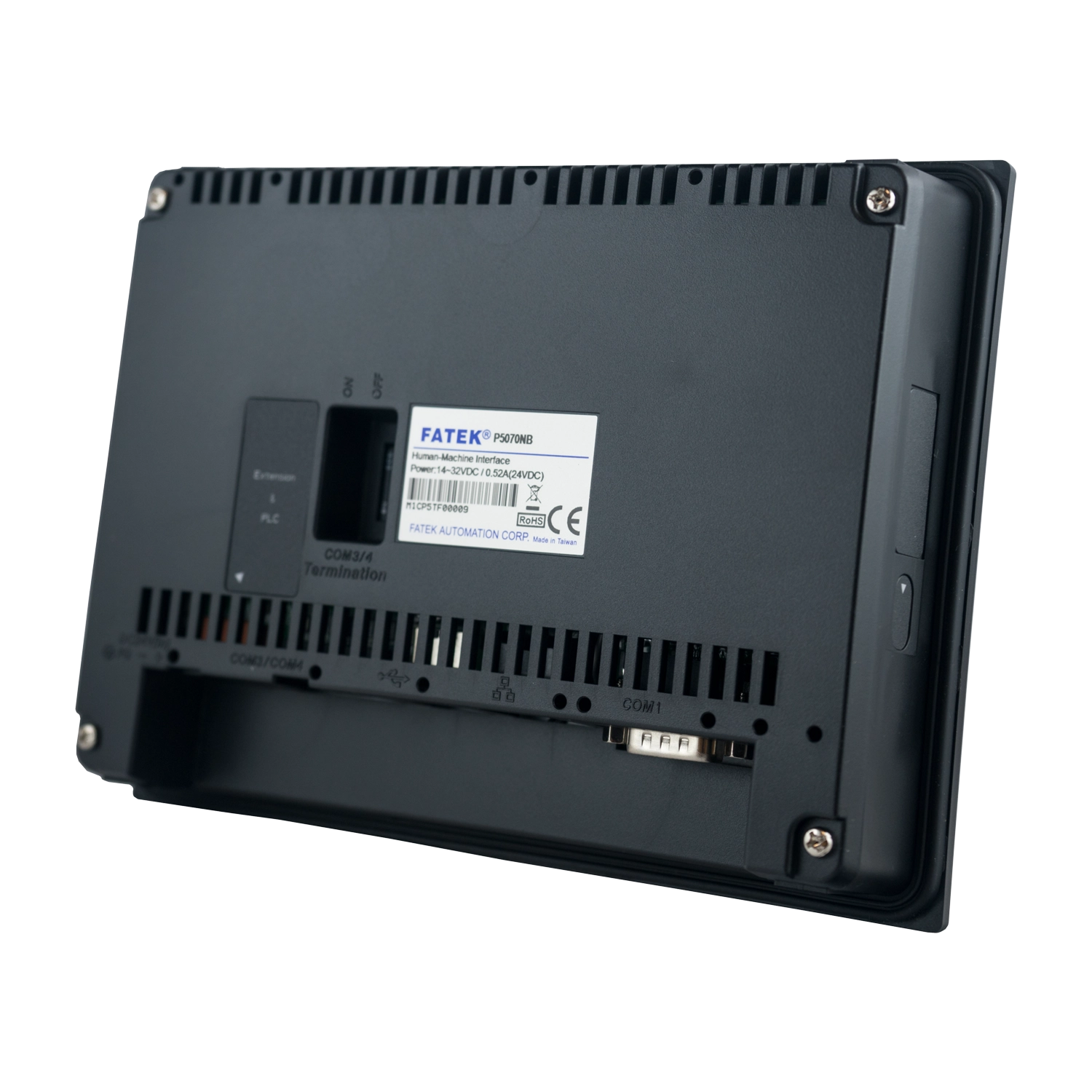

Urządzenie pracuje w zakresie napięcia 14 ~ 32 VDC i posiada izolację zasilania, zwiększającą odporność na zakłócenia elektryczne. Pobór mocy wynosi około 12,48 W przy 24 VDC. Przednia część panelu spełnia wymagania klasy ochrony IP65, natomiast tylna część obudowy posiada stopień ochrony IP20, co umożliwia bezpieczną eksploatację w środowisku przemysłowym. Dodatkowa powłoka ochronna PCB zwiększa zakres poziomu ochrony urządzenia.
Wymiary urządzenia wynoszą 186,2 × 137,6 × 27,7 mm, a wymagany otwór montażowy 175 × 130 mm pozwala na łatwą instalację w szafie sterowniczej. Masa panelu to około 465 g. Urządzenie posiada certyfikaty CE oraz UL, potwierdzające zgodność z normami bezpieczeństwa.
Połączenie ekranu 7” 800 × 480 px, wydajnego procesora, pamięci 256 MB Flash i 128 MB RAM oraz przemysłowej konstrukcji sprawia, że panel HMI P5070SB firmy FATEK jest solidnym i funkcjonalnym rozwiązaniem do wizualizacji oraz sterowania procesami w nowoczesnych systemach przemysłowych.
