Panel HMI P5101NA firmy FATEK to panel operatorski 10,1” z Ethernet, przeznaczony do pracy w wymagających aplikacjach automatyki przemysłowej. Urządzenie łączy czytelną wizualizację, stabilną komunikację sieciową oraz przemysłową konstrukcję odporną na zakłócenia, dzięki czemu doskonale sprawdza się w systemach sterowania maszynami i liniami produkcyjnymi.

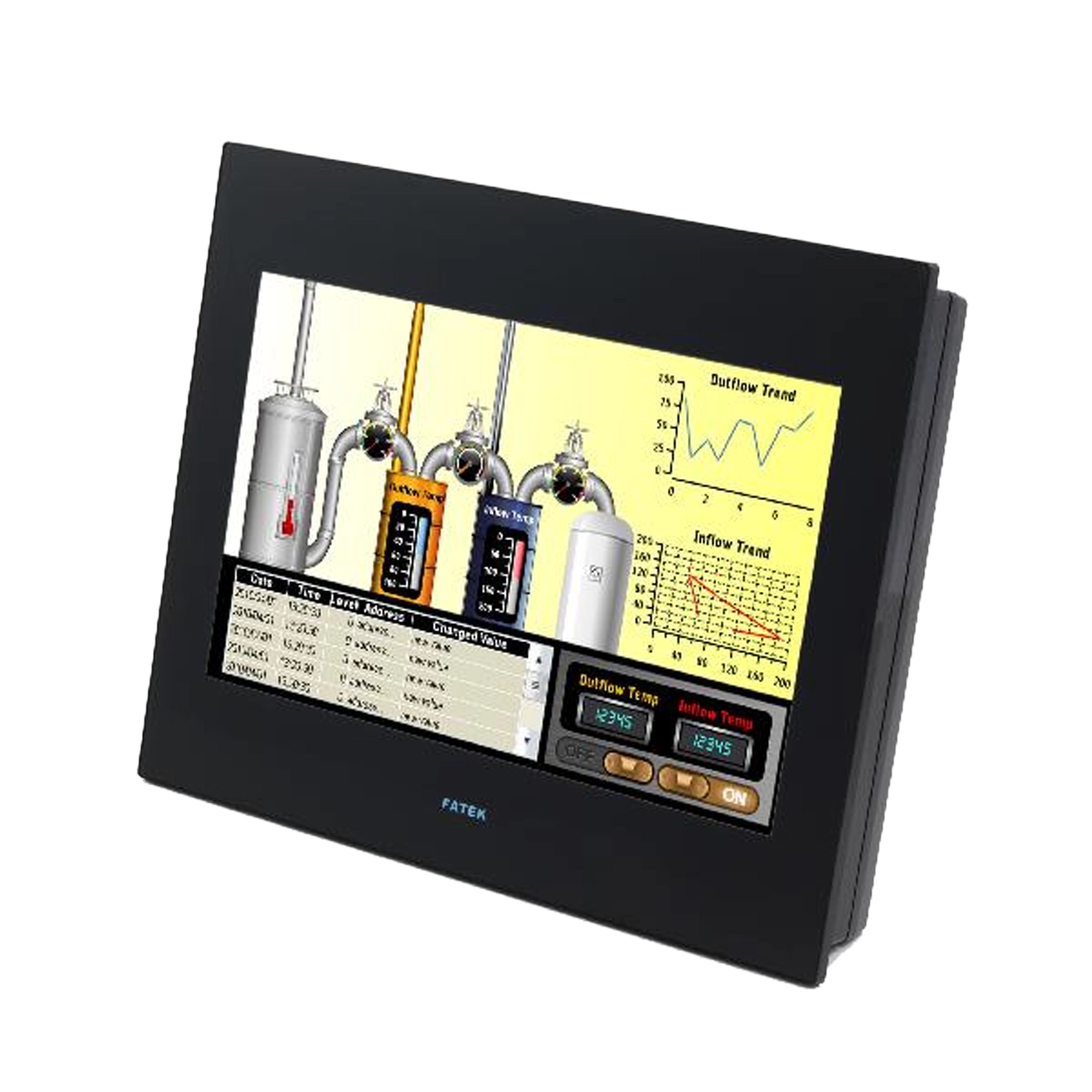

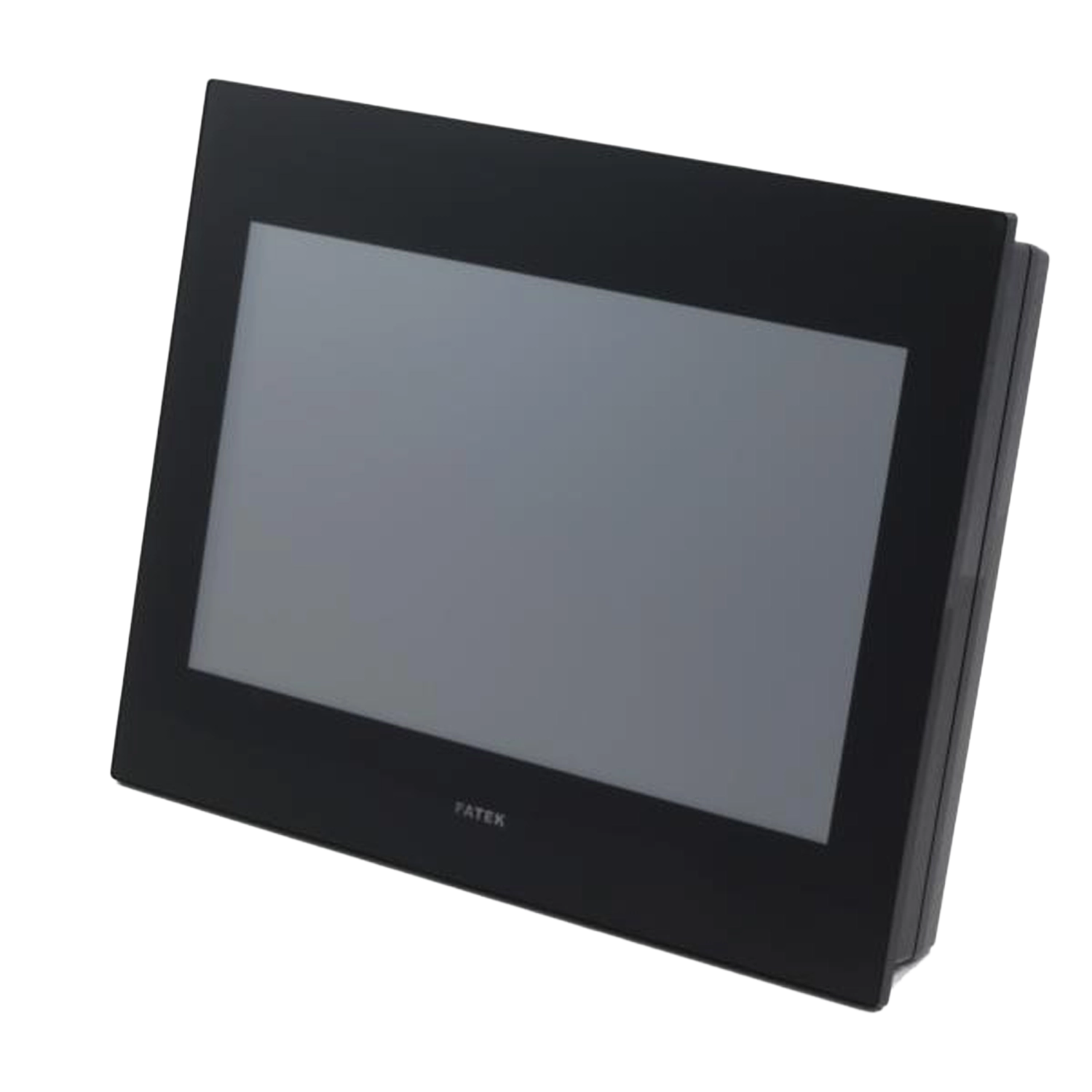

Model został wyposażony w 10,1-calowy wyświetlacz TFT LCD (16:9) o rozdzielczości 1024 × 600 px, który zapewnia dużą przestrzeń roboczą i przejrzyste prezentowanie danych procesowych. Jasność na poziomie 300 cd/m², kontrast 450 oraz obsługa 16,7 miliona kolorów umożliwiają czytelną wizualizację danych. Zastosowany 4-przewodowy ekran dotykowy rezystancyjny pozwala na obsługę w rękawicach roboczych i gwarantuje wysoką trwałość. Podświetlenie LED o żywotności 25 000 godzin zapewnia długą i stabilną eksploatację.
Za wydajność odpowiada 32-bitowy procesor RISC Cortex 600 MHz, który umożliwia płynną pracę aplikacji HMI oraz szybkie reagowanie na polecenia operatora. Panel został wyposażony w 256 MB pamięci Flash oraz 128 MB pamięci RAM, co pozwala na realizację rozbudowanych projektów wizualizacyjnych. Wbudowany zegar czasu rzeczywistego (RTC) umożliwia rejestrowanie zdarzeń i archiwizację danych.
Panel operatorski HMI P5101NA oferuje komunikację poprzez Ethernet 10M/100M, co umożliwia integrację z siecią przemysłową oraz współpracę ze sterownikami PLC i systemami nadrzędnymi.
Panel HMI P5101NA to nowoczesny panel operatorski przeznaczony do zastosowań przemysłowych, w których kluczowe znaczenie ma rozbudowana komunikacja sieciowa. Dzięki wbudowanemu interfejsowi Ethernet urządzenie umożliwia komunikację z innymi urządzeniami w sieci, takimi jak sterowniki PLC, falowniki, moduły I/O czy systemy SCADA.
Model P5101NA obsługuje funkcje takie jak FTP (serwer i klient), VNC, SMTP, Wi-Fi oraz 4G, co pozwala na zdalny dostęp, archiwizację danych oraz wysyłanie powiadomień e-mail. Dodatkowo panel wspiera protokół MQTT oraz umożliwia obsługę REST API, dzięki czemu może być integrowany z systemami IoT i platformami chmurowymi.
Jest to elastyczne rozwiązanie dla producentów maszyn i integratorów systemów, którzy oczekują niezawodnej komunikacji Ethernet oraz gotowości do pracy w nowoczesnych systemach automatyki i Przemysłu 4.0.

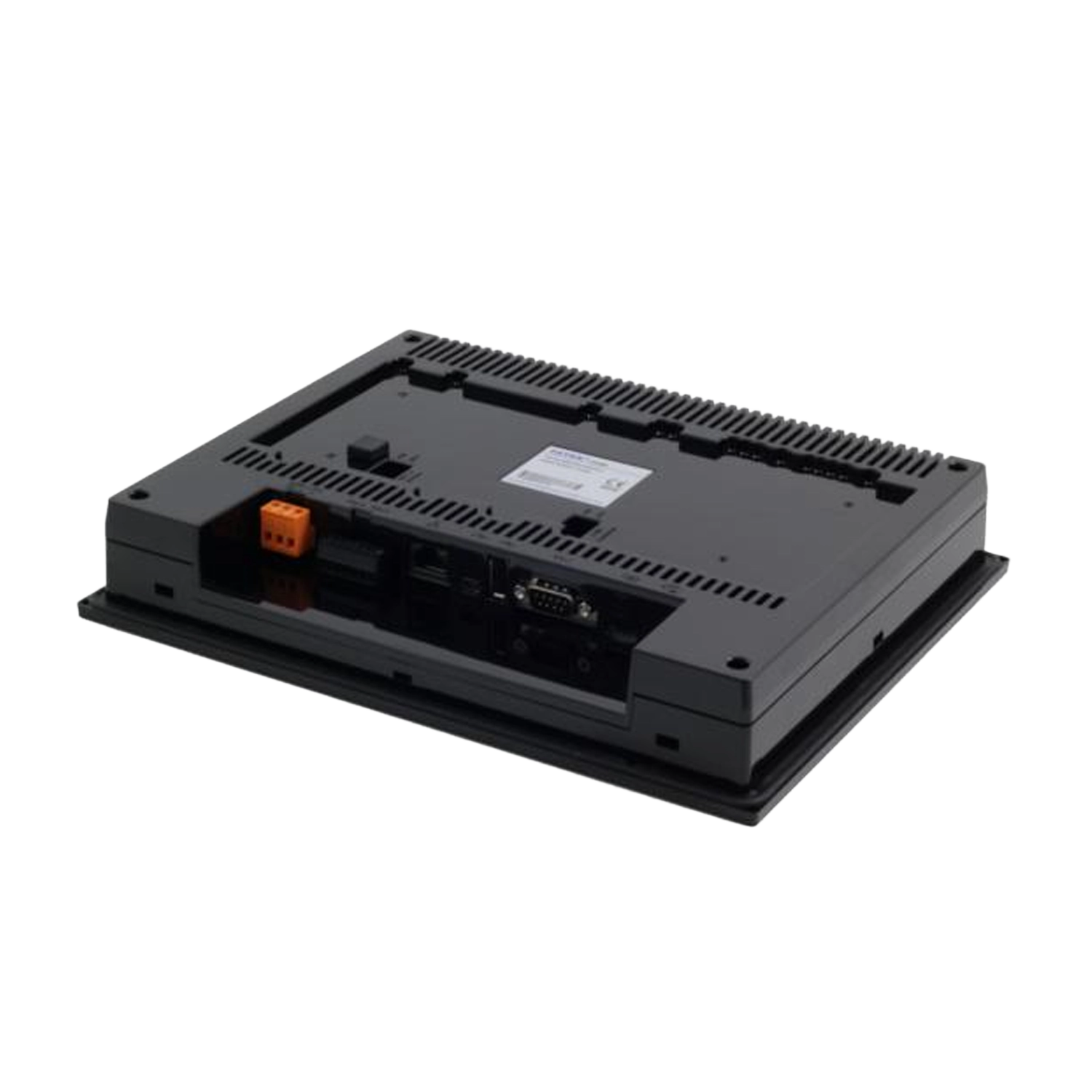

Urządzenie obsługuje również interfejsy RS-232 (2W) oraz RS-422/RS-485 (4W / 2W), co zwiększa elastyczność integracji z urządzeniami automatyki. Do dyspozycji użytkownika pozostaje port USB 2.0 Host oraz Mini-USB, które umożliwiają wgrywanie projektów i serwis urządzenia.
Urządzenie pracuje w zakresie zasilania 14 ~ 32 VDC i posiada wbudowaną izolację zasilania oraz izolację portów komunikacyjnych, co zwiększa odporność na zakłócenia przemysłowe. Pobór mocy wynosi około 11,52 W przy 24 VDC. Przednia część panelu spełnia wymagania stopnia ochrony IP65, natomiast tylna część obudowy posiada stopień ochrony IP20, co zapewnia bezpieczną pracę w środowisku przemysłowym. Dodatkowe zabezpieczenie w postaci powłoki PCB zwiększa wytrzymałość urządzenia podczas pracy w trudnych warunkach.
Wymiary urządzenia wynoszą 271,5 × 213,5 × 44,9 mm, a wymagany otwór montażowy 259,5 × 201,5 mm umożliwia łatwy montaż w drzwiach szafy sterowniczej. Masa panelu to około 1360 g. Panel posiada certyfikaty CE oraz UL, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa.
Dzięki połączeniu wyświetlacza 10,1” 1024 × 600 px, komunikacji Ethernet 10/100, pamięci 256 MB Flash / 128 MB RAM, izolowanych interfejsów komunikacyjnych oraz solidnej konstrukcji przemysłowej, panel HMI P5101NA firmy FATEK stanowi wydajne i niezawodne rozwiązanie do wizualizacji, monitoringu oraz sterowania procesami w nowoczesnych systemach automatyki.
