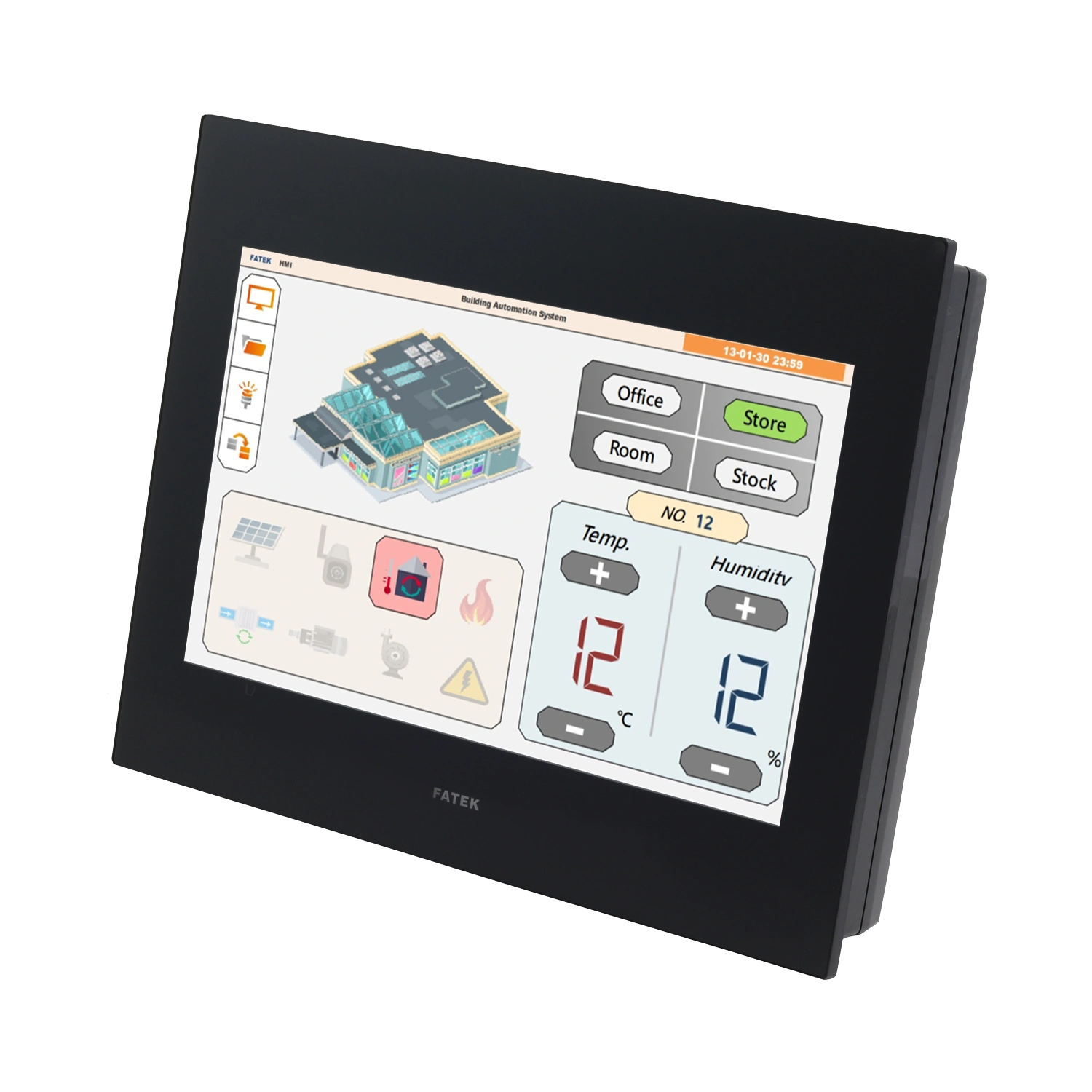

Panel HMI P5101ZA firmy FATEK to nowoczesny panel operatorski 10,1” z Ethernet, zaprojektowany do pracy w wymagających aplikacjach automatyki przemysłowej, gdzie kluczowe znaczenie ma stabilność działania, czytelna wizualizacja oraz szerokie możliwości komunikacyjne.
Urządzenie zostało wyposażone w 10,1-calowy wyświetlacz TFT LCD (16:9) o rozdzielczości 1024 × 600 px, który zapewnia dużą przestrzeń roboczą i komfortową obsługę aplikacji wizualizacyjnych. Jasność na poziomie 300 cd/m², kontrast 450 oraz obsługa 16,7 miliona kolorów gwarantują czytelną prezentację danych procesowych i wykresów. Zastosowany 4-przewodowy ekran dotykowy rezystancyjny umożliwia precyzyjną obsługę również w rękawicach roboczych. Podświetlenie LED o żywotności 25 000 godzin zapewnia długotrwałą i stabilną eksploatację.
Za wydajność odpowiada 32-bitowy procesor RISC Cortex 600 MHz, który zapewnia płynną pracę aplikacji HMI. Panel został wyposażony w 256 MB pamięci Flash oraz 128 MB pamięci RAM, co umożliwia realizację rozbudowanych projektów wizualizacyjnych. Wbudowany zegar czasu rzeczywistego (RTC) pozwala na rejestrowanie zdarzeń i archiwizację danych.
Panel operatorski HMI P5101ZA oferuje szerokie możliwości komunikacyjne. Urządzenie posiada Ethernet 10M/100M, umożliwiający integrację z siecią przemysłową oraz systemami nadrzędnymi. Obsługuje również interfejsy RS-232 (2W) oraz RS-422/RS-485 (4W / 2W), co zapewnia elastyczną komunikację ze sterownikami PLC i urządzeniami automatyki. Do dyspozycji użytkownika jest USB 2.0 Host, Mini-USB, a także slot kart micro-SD oraz wyjście audio, co zwiększa funkcjonalność urządzenia. Panel umożliwia również podłączenie modułu bezprzewodowego.
Urządzenie pracuje w zakresie zasilania 14 ~ 32 VDC i posiada wbudowaną izolację zasilania oraz izolację portów COM, co zwiększa odporność na zakłócenia przemysłowe. Pobór mocy wynosi około 12,02 W przy 24 VDC. Przednia część panelu spełnia wymagania stopnia ochrony IP65, natomiast tylna część obudowy posiada stopień ochrony IP20, co zapewnia bezpieczną eksploatację w środowisku przemysłowym. Dodatkowa powłoka PCB zwiększa stabilność pracy w trudnych warunkach.
Wymiary urządzenia wynoszą 271,5 × 213,5 × 44,9 mm, a wymagany otwór montażowy 259,5 × 201,5 mm umożliwia łatwy montaż w szafie sterowniczej. Masa panelu to około 1380 g. Panel posiada certyfikaty CE oraz UL, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa.
Dzięki połączeniu wyświetlacza 10,1” 1024 × 600 px, komunikacji Ethernet 10/100, pamięci 256 MB Flash, 128 MB RAM, obsługi micro-SD i audio oraz przemysłowej konstrukcji o klasie ochrony IP65, panel HMI P5101ZA stanowi wydajne rozwiązanie do wizualizacji, monitorowania oraz sterowania procesami w nowoczesnych systemach automatyki przemysłowej.
