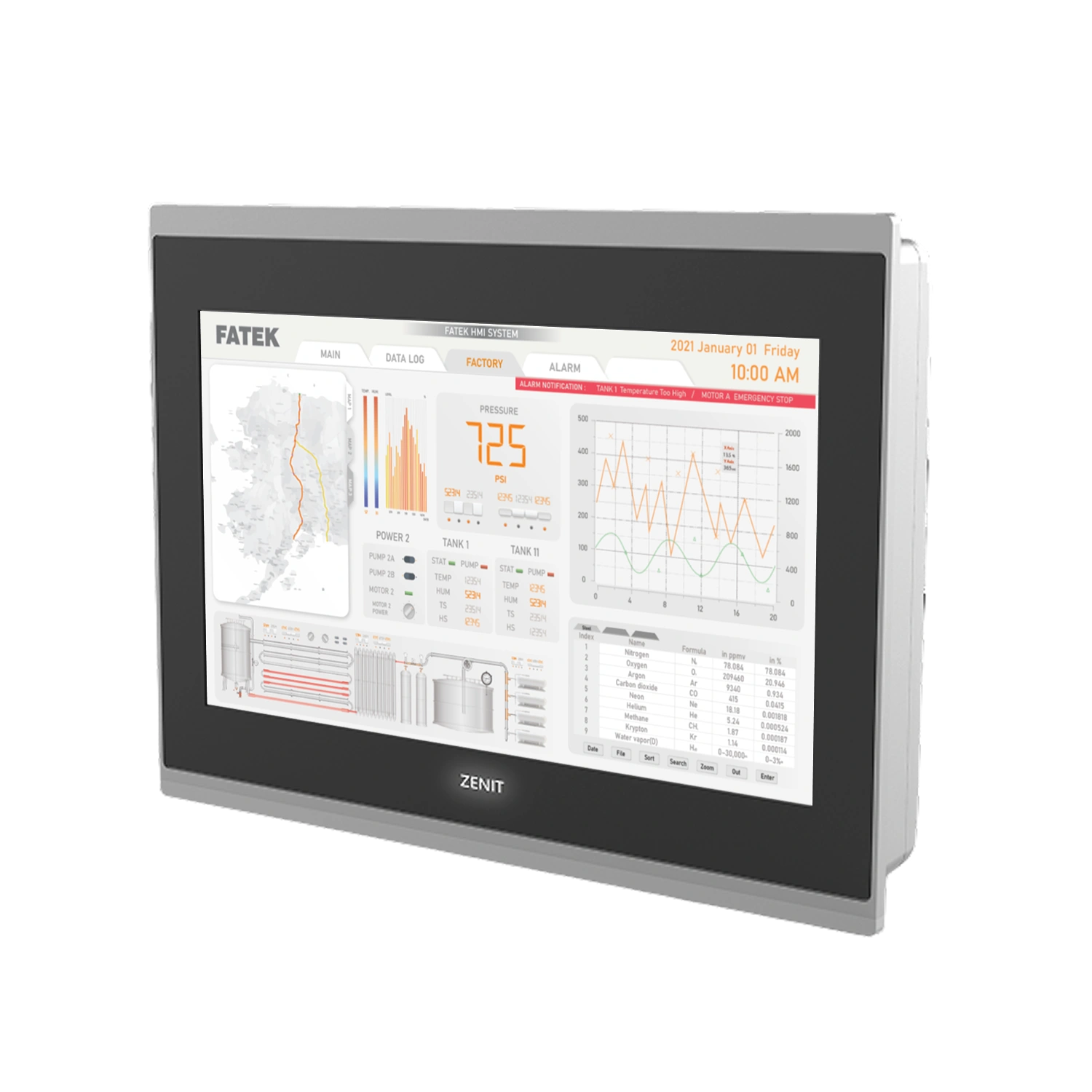

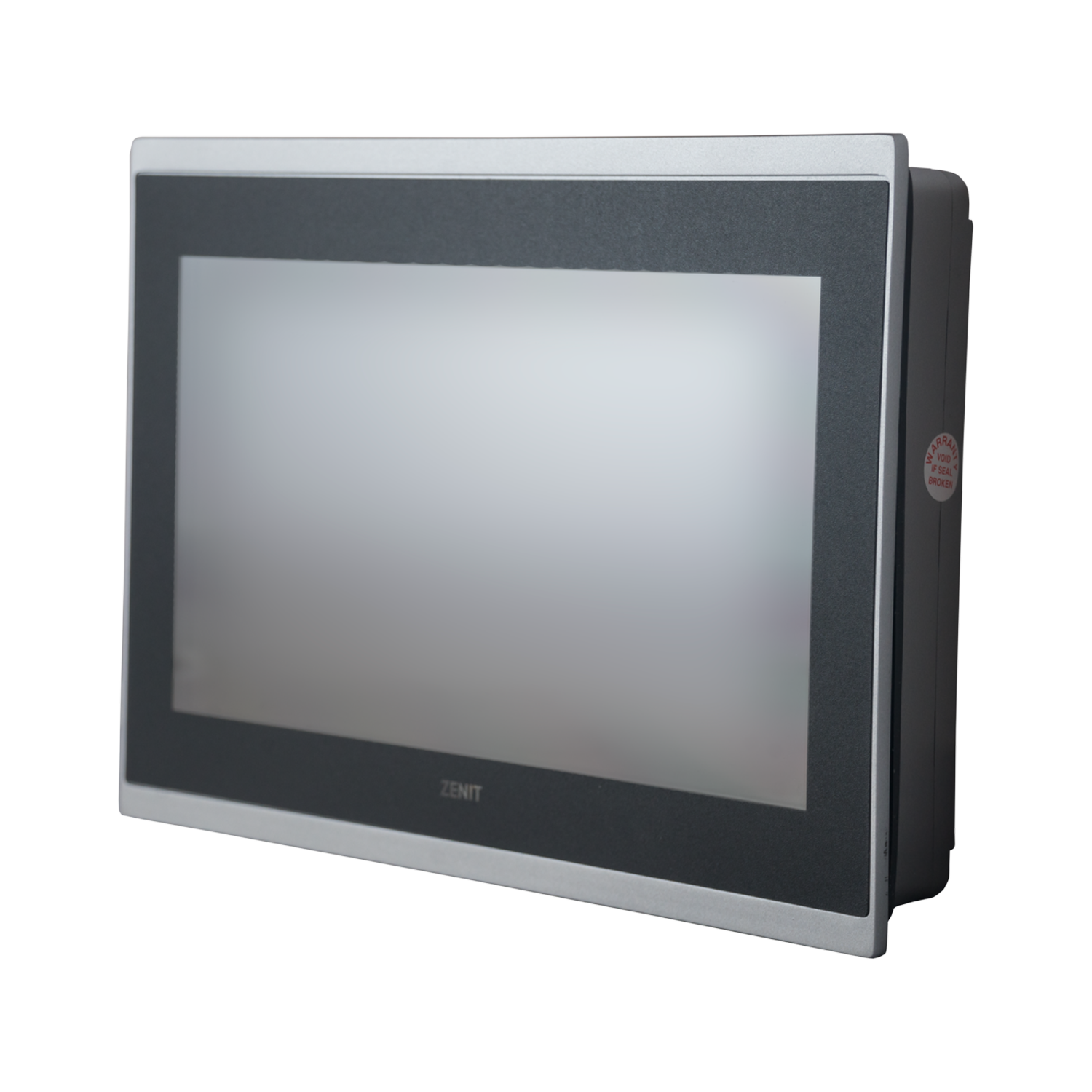

Panel HMI U7070NA firmy FATEK to zaawansowany panel operatorski 7” z dwoma portami Ethernet, zaprojektowany do pracy w wymagających systemach automatyki przemysłowej, gdzie kluczowe znaczenie ma wysoka wydajność, niezawodność oraz odporność na trudne warunki środowiskowe.
Urządzenie wyposażono w 7-calowy wyświetlacz TFT LCD (16:9) o rozdzielczości 1024 × 600 px, który zapewnia dużą szczegółowość obrazu i komfortową przestrzeń roboczą dla aplikacji wizualizacyjnych. Jasność na poziomie 500 cd/m², wysoki kontrast 700 oraz obsługa 16,7 miliona kolorów gwarantują doskonałą czytelność nawet w wymagającym środowisku przemysłowym. Zastosowany 4-przewodowy ekran dotykowy rezystancyjny umożliwia precyzyjną obsługę w rękawicach roboczych. Podświetlenie LED o żywotności 30 000 godzin zapewnia długotrwałą i stabilną eksploatację.
Sercem urządzenia jest 32-bitowy procesor RISC Cortex-A15 800 MHz, który zapewnia wysoką wydajność pracy aplikacji HMI. Panel został wyposażony w 4 GB pamięci Flash oraz 1 GB pamięci RAM, co umożliwia realizację rozbudowanych projektów wizualizacyjnych i obsługę dużej liczby zmiennych procesowych. Wbudowany zegar czasu rzeczywistego (RTC) umożliwia rejestrowanie zdarzeń i archiwizację danych.
Panel operatorski HMI U7070NA oferuje rozbudowane możliwości komunikacyjne. Urządzenie posiada Ethernet 1: 10/100/1000 M oraz Ethernet 2: 10/100 M, co umożliwia integrację z różnymi segmentami sieci przemysłowej. Dodatkowo obsługuje interfejsy RS-232 (2W), RS-422/485 (4W) oraz RS-485 (2W), zapewniając elastyczną komunikację ze sterownikami PLC i urządzeniami automatyki. Do dyspozycji użytkownika jest również USB 2.0 Host oraz USB 2.0 typ C. Panel umożliwia także podłączenie modułu bezprzewodowego.
Urządzenie pracuje w zakresie zasilania 14 ~ 32 VDC i posiada wbudowaną izolację zasilania, co zwiększa odporność na zakłócenia przemysłowe. Pobór mocy wynosi około 21 W przy 24 VDC. Przednia część panelu spełnia wymagania stopnia ochrony IP66, natomiast tylna część obudowy posiada stopień ochrony IP20, co zapewnia odporność na pył i wodę w strefie operatorskiej. Dodatkowa powłoka PCB zwiększa stabilność działania w trudnych warunkach środowiskowych.
Wymiary urządzenia wynoszą 184 × 139 × 34 mm, a wymagany otwór montażowy 175 × 130 mm umożliwia łatwy montaż w szafie sterowniczej. Masa panelu to około 850 g. Panel posiada certyfikat CE, potwierdzający zgodność z normami europejskimi.
Dzięki połączeniu wyświetlacza 7” 1024 × 600 px, wydajnego procesora Cortex-A15 800 MHz, pamięci 4 GB Flash, 1 GB RAM, podwójnego Ethernet oraz przemysłowej konstrukcji o klasie ochrony IP66, panel HMI U7070NA stanowi profesjonalne i wydajne rozwiązanie do wizualizacji, monitorowania oraz sterowania procesami w nowoczesnych systemach automatyki przemysłowej.
