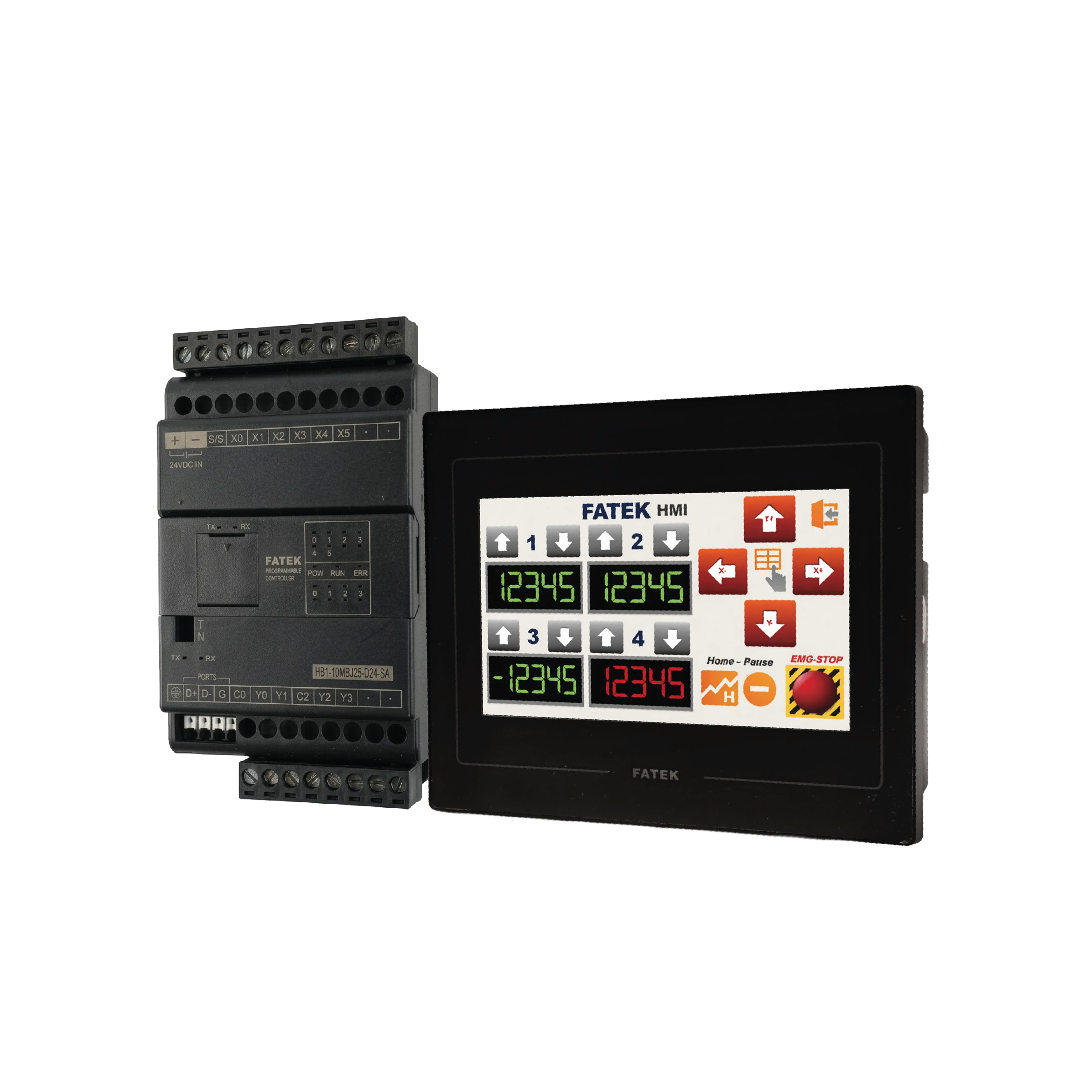

Kompaktowy zestaw HMI + PLC FATEK przeznaczony do sterowania i wizualizacji pracy małych maszyn, stanowisk produkcyjnych oraz prostych układów automatyki. Połączenie 4,3-calowego panelu operatorskiego P2043SA (G01N) ze sterownikiem PLC HB1-10MBR25-D24-SA pozwala stworzyć funkcjonalny system sterowania zajmujący niewiele miejsca w szafie lub na panelu operatorskim.

W skład zestawu wchodzą:

• Panel HMI FATEK P2043SA (G01N) – 4,3”
• Sterownik PLC FATEK HB1-10MBR25-D24-SA

Kompaktowe sterowanie i wizualizacja w jednym zestawie

Panel HMI odpowiada za czytelną wizualizację procesu, obsługę maszyny, alarmów i receptur, natomiast sterownik PLC realizuje logikę sterowania oraz obsługę sygnałów wejściowych i wyjściowych.

Dzięki niewielkim wymiarom zestaw dobrze sprawdza się wszędzie tam, gdzie istotne są:

• oszczędność miejsca w szafie sterowniczej,
• prosta obsługa maszyny z poziomu panelu HMI,
• komunikacja z urządzeniami automatyki przez RS232 i RS485,
• szybki montaż i łatwe serwisowanie instalacji.

Panel HMI FATEK P2043SA (G01N)

Panel został wyposażony w 4,3-calowy ekran TFT LCD o rozdzielczości 480 × 272 px oraz rezystancyjny ekran dotykowy, umożliwiający wygodną obsługę również w rękawicach roboczych.

Kompaktowy otwór montażowy 118,5 × 92,5 mm pozwala wykorzystać panel w niewielkich pulpitach operatorskich i szafach sterowniczych.

Do dyspozycji użytkownika pozostaje:

• 128 MB pamięci Flash,
• 128 MB pamięci RAM,
• USB 2.0 Host,
• obsługa alarmów i receptur,
• możliwość podstawowej archiwizacji danych,
• możliwość podłączenia modułu Wi-Fi.

Panel może dzięki temu pełnić rolę wygodnego interfejsu operatorskiego do kontroli parametrów procesu, zmiany nastaw i bieżącej diagnostyki maszyny.

Sterownik PLC FATEK HB1-10MBR25-D24-SA

Kompaktowy sterownik PLC zapewnia podstawowe funkcje niezbędne do realizacji prostych układów sterowania. Model wyposażono w:

• 6 wejść cyfrowych,

• 4 wyjścia przekaźnikowe,

• szybkie wejścia do 50 kHz,

• 4 szybkie liczniki sprzętowe,

• porty RS232 i RS485,

• wbudowany zegar czasu rzeczywistego RTC,

• możliwość rozbudowy o dodatkowe moduły.

Wyjścia przekaźnikowe umożliwiają współpracę z różnymi typami odbiorników, a komunikacja poprzez FATEK oraz Modbus RTU/ASCII ułatwia integrację z panelami HMI, falownikami i innymi urządzeniami automatyki.

Sterownik posiada również wyjmowane złącza zaciskowe, które ułatwiają montaż oraz późniejszy serwis instalacji. Programowanie odbywa się w środowisku WinProLadder.

Gdzie sprawdzi się zestaw?

Zestaw FATEK HMI + PLC jest dobrym rozwiązaniem do:

• małych i kompaktowych maszyn,

• prostych stanowisk produkcyjnych,

• układów sterowania wyposażonych w czujniki i elementy wykonawcze,

• modernizacji istniejących systemów,

• niewielkich szaf i pulpitów sterowniczych.

To praktyczne rozwiązanie dla aplikacji, w których potrzebne są sterowanie PLC, lokalna wizualizacja procesu i komunikacja z urządzeniami automatyki, bez konieczności stosowania rozbudowanego systemu sterowania.
