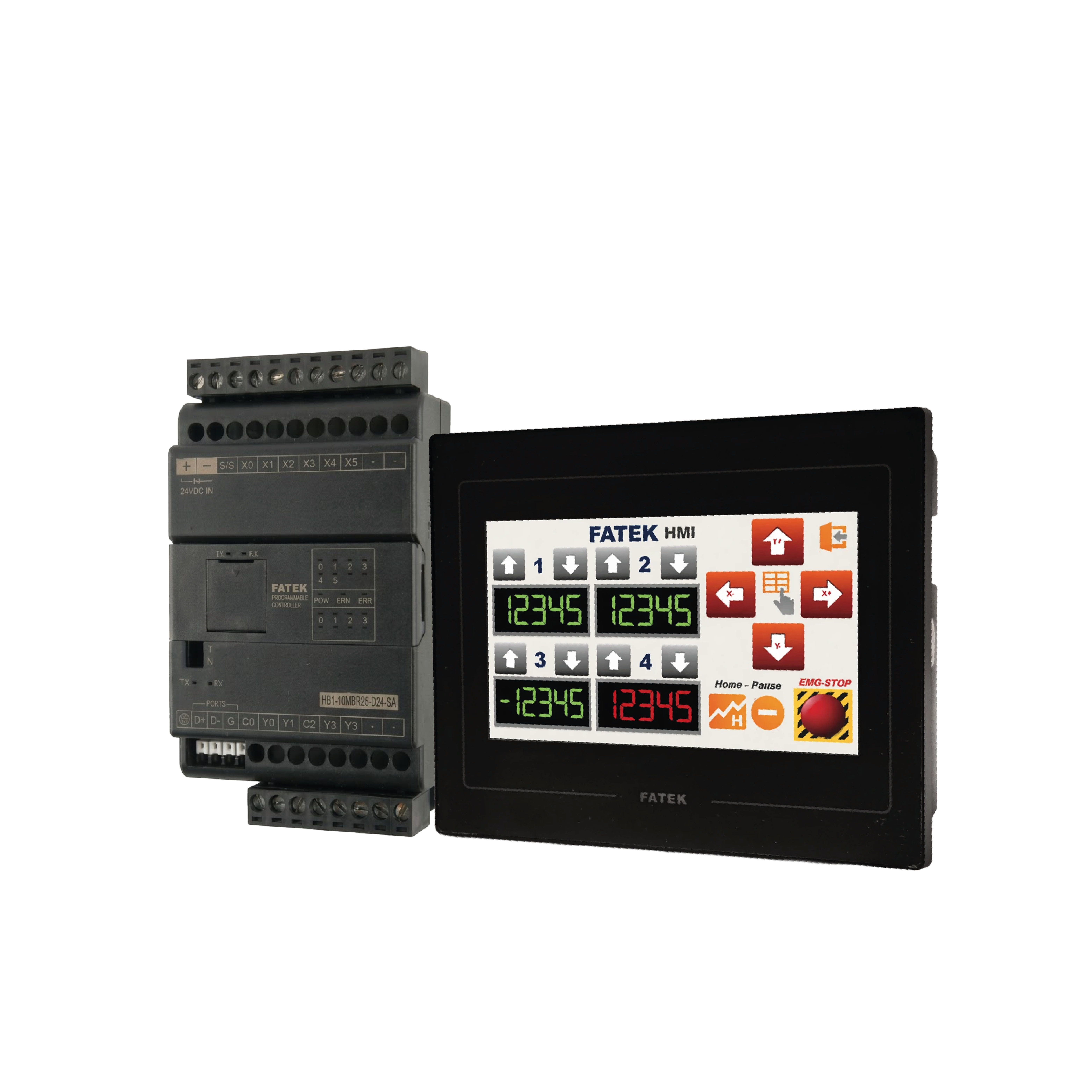

Kompaktowy zestaw HMI + PLC FATEK przeznaczony do sterowania i wizualizacji pracy niewielkich maszyn, stanowisk produkcyjnych oraz prostych układów automatyki. Zestaw łączy 4,3-calowy panel operatorski P2043SA (G01N) ze sterownikiem HB1-10MBJ25-D24-SA, oferując wygodną obsługę procesu, szybką reakcję na sygnały oraz możliwość sterowania urządzeniami wykonawczymi.

W skład zestawu wchodzą:

• Panel HMI FATEK P2043SA (G01N) – 4,3”
• Sterownik PLC FATEK HB1-10MBJ25-D24-SA

Kompaktowe sterowanie i wizualizacja procesu

Panel operatorski umożliwia wizualizację parametrów procesu, zmianę nastaw, obsługę alarmów i receptur, natomiast sterownik PLC odpowiada za realizację logiki sterowania oraz obsługę sygnałów wejściowych i wyjściowych.

Takie połączenie dobrze sprawdza się w aplikacjach, w których istotne są:

• niewielkie wymiary systemu,
• szybka obsługa sygnałów,
• sterowanie wyjściami tranzystorowymi PNP,
• czytelna lokalna wizualizacja procesu,
• komunikacja z innymi urządzeniami automatyki.

Panel HMI FATEK P2043SA (G01N)

Panel został wyposażony w 4,3-calowy wyświetlacz TFT LCD o rozdzielczości 480 × 272 px oraz rezystancyjny ekran dotykowy, umożliwiający wygodną obsługę również w rękawicach roboczych.

Dzięki niewielkim wymiarom oraz otworowi montażowemu 118,5 × 92,5 mm urządzenie dobrze sprawdza się w małych maszynach, kompaktowych szafach sterowniczych i stanowiskach, w których dostępna przestrzeń montażowa jest ograniczona.

Panel oferuje:

• 128 MB pamięci Flash,
• 128 MB pamięci RAM,
• obsługę receptur i alarmów,
• możliwość podstawowej archiwizacji danych,
• port USB 2.0 Host,
• możliwość podłączenia modułu Wi-Fi.

Pozwala to na wygodną obsługę standardowych aplikacji HMI, aktualizację projektów, zapis danych na pamięci zewnętrznej oraz rozbudowę systemu o komunikację bezprzewodową.

Sterownik PLC FATEK HB1-10MBJ25-D24-SA

Sterownik HB1-10MBJ25-D24-SA to kompaktowa jednostka przeznaczona do niewielkich aplikacji automatyki wymagających szybkiej obsługi sygnałów oraz sterowania urządzeniami wykonawczymi.

Model wyposażono w:

• 6 wejść cyfrowych,
• 4 wyjścia tranzystorowe PNP,
• obsługę szybkich sygnałów do 50 kHz,
• 4 szybkie liczniki sprzętowe,
• obsługę 1 osi impulsowej,
• porty RS232 i RS485,
• komunikację w protokołach FATEK oraz Modbus RTU/ASCII,
• wbudowany zegar czasu rzeczywistego RTC.

Seria HB1 wykorzystuje technologię SoC (System on Chip), integrującą funkcje sterownika w jednym układzie BGA. Pozwala to zachować kompaktową konstrukcję urządzenia przy jednoczesnym zapewnieniu stabilnej pracy systemu.

Sterownik posiada również wyjmowaną listwę zaciskową, która ułatwia montaż i serwis instalacji, oraz możliwość prawostronnej rozbudowy o dodatkowe moduły. System może zostać rozszerzony nawet do 128 punktów cyfrowych.

Kompaktowe wymiary sterownika wynoszą 60 × 90 × 32 mm, a programowanie odbywa się w bezpłatnym środowisku WinProLadder.

Zastosowanie zestawu

Zestaw HMI + PLC FATEK sprawdzi się między innymi w:

• kompaktowych maszynach,
• prostych stanowiskach produkcyjnych,
• niewielkich układach automatyki,
• systemach wymagających szybkiego sterowania sygnałami,
• aplikacjach wykorzystujących sterowanie impulsowe,
• modernizowanych maszynach i szafach sterowniczych.

Połączenie kompaktowego panelu HMI z szybkim sterownikiem PLC pozwala stworzyć funkcjonalny system sterowania i wizualizacji bez konieczności stosowania rozbudowanej infrastruktury automatyki.
