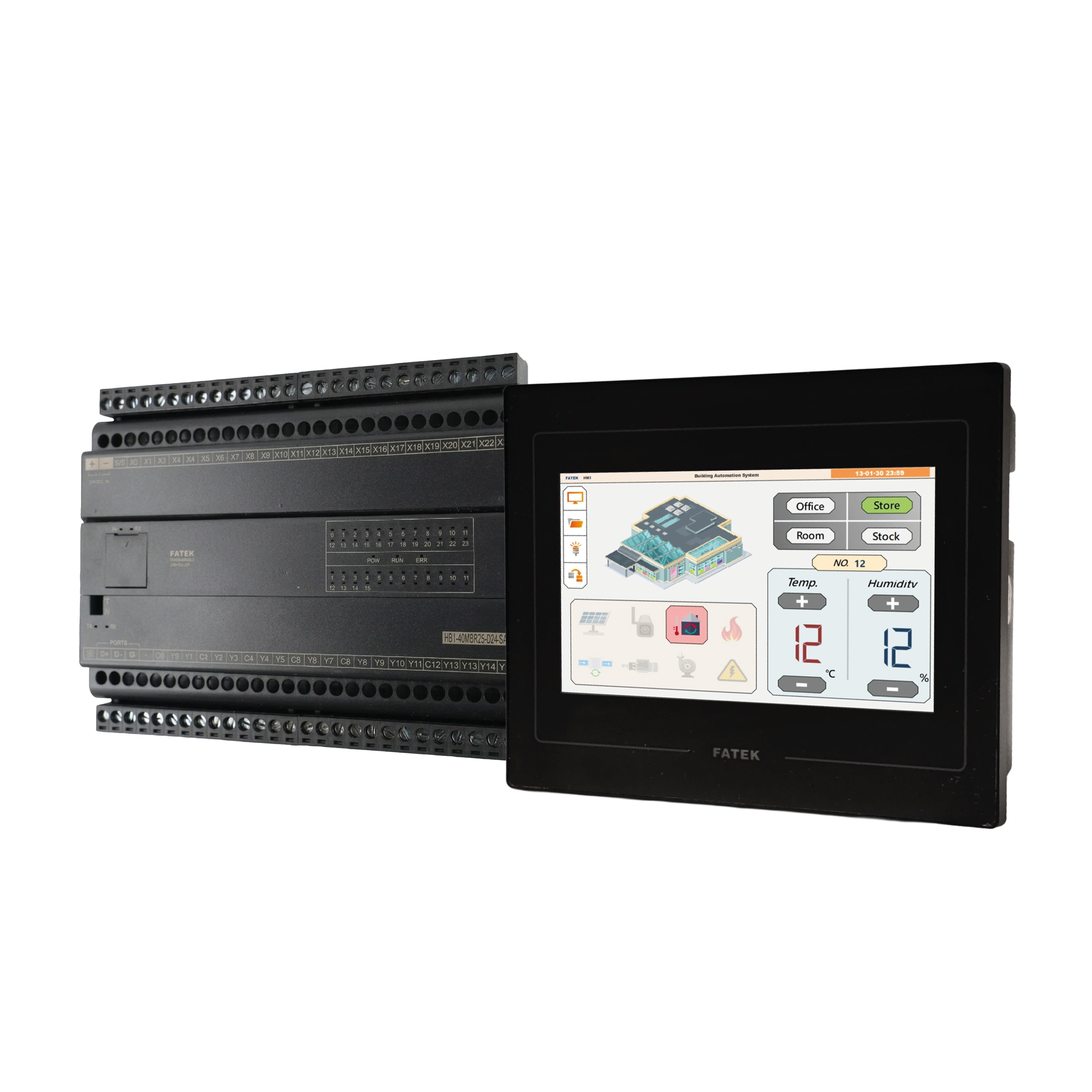

Rozbudowany zestaw HMI + PLC FATEK przeznaczony do sterowania i wizualizacji bardziej złożonych procesów automatyki przemysłowej. Zestaw łączy 10,1-calowy panel operatorski P2101SA (G01N) ze sterownikiem HB1-40MBJ25-D24-SA, oferując dużą przestrzeń roboczą dla operatora, większą liczbę punktów I/O oraz możliwość obsługi szybkich sygnałów i sterowania ruchem.
W skład zestawu wchodzą:
- Panel HMI FATEK P2101SA (G01N) – 10,1”
- Sterownik PLC FATEK HB1-40MBJ25-D24-SA
Rozbudowane sterowanie i wygodna wizualizacja procesu
Panel HMI umożliwia czytelne prezentowanie parametrów procesowych, alarmów, wykresów i ekranów sterowania, natomiast sterownik PLC odpowiada za realizację logiki maszyny, obsługę wejść i wyjść oraz sterowanie szybkimi sygnałami.
Dzięki połączeniu dużego panelu operatorskiego z PLC wyposażonym w 40 punktów I/O, 3 osie impulsowe i szybkie liczniki zestaw dobrze sprawdza się w bardziej rozbudowanych maszynach i instalacjach.
Najważniejsze zalety zestawu:
- duży ekran HMI 10,1” o rozdzielczości 1024 × 600 px,
- 24 wejścia cyfrowe i 16 wyjść tranzystorowych PNP,
- łącznie 40 punktów I/O,
- obsługa szybkich sygnałów do 50 kHz,
- sterowanie 3 osiami impulsowymi,
- 8 szybkich liczników sprzętowych,
- komunikacja RS232, RS485 oraz port HMI,
- możliwość dalszej rozbudowy systemu.
Panel HMI FATEK P2101SA (G01N)
Panel operatorski wyposażono w 10,1-calowy wyświetlacz TFT o rozdzielczości 1024 × 600 px, zapewniający dużą powierzchnię do prezentowania danych procesowych, wykresów, alarmów oraz elementów sterujących.
Rezystancyjny ekran dotykowy umożliwia wygodną obsługę również w rękawicach roboczych, dzięki czemu urządzenie dobrze sprawdza się w środowisku produkcyjnym.
Model oferuje:
- 10,1” ekran TFT 1024 × 600 px,
- 128 MB pamięci Flash,
- 128 MB pamięci RAM,
- port USB Host 2.0,
- możliwość podłączenia modułu Wi-Fi,
- rezystancyjny ekran dotykowy,
- otwór montażowy 259,5 × 201,5 mm.
Duży ekran ułatwia tworzenie bardziej rozbudowanych interfejsów operatorskich oraz jednoczesne prezentowanie większej liczby parametrów procesu.
Sterownik PLC FATEK HB1-40MBJ25-D24-SA
Sterownik HB1-40MBJ25-D24-SA to rozbudowana jednostka sterująca przeznaczona do aplikacji wymagających większej liczby sygnałów oraz szybkiej obsługi procesów.
Model wyposażono w:
- 24 wejścia cyfrowe,
- 16 wyjść tranzystorowych PNP,
- łącznie 40 punktów I/O,
- obsługę szybkich sygnałów do 50 kHz,
- 3 osie impulsowe,
- 8 szybkich liczników sprzętowych,
- interfejsy RS232 i RS485,
- dedykowany port HMI,
- komunikację w protokołach FATEK oraz Modbus RTU/ASCII,
- opcjonalną obsługę Modbus TCP,
- wbudowany zegar czasu rzeczywistego RTC.
Sterownik posiada wyjmowaną listwę zaciskową ze złączami europejskimi 5 mm, co ułatwia podłączanie przewodów oraz późniejsze prace serwisowe.
Seria HB1 wykorzystuje technologię SoC (System on Chip), integrującą kluczowe funkcje sterownika w jednym układzie BGA. Pozwala to zachować zwartą konstrukcję urządzenia przy jednoczesnej obsłudze większej liczby sygnałów i funkcji sterujących.
Sterownik może być rozbudowywany prawostronnie o dodatkowe moduły cyfrowe, zwiększając możliwości systemu nawet do 128 punktów cyfrowych. Wymiary urządzenia wynoszą 140 × 90 × 32 mm.
Zastosowanie zestawu
Zestaw HMI + PLC FATEK sprawdzi się m.in. w:
- bardziej rozbudowanych maszynach produkcyjnych,
- automatycznych stanowiskach technologicznych,
- systemach transportu i pozycjonowania,
- aplikacjach wymagających większej liczby czujników i elementów wykonawczych,
- układach wykorzystujących sterowanie impulsowe,
- nowych instalacjach oraz modernizowanych systemach automatyki.
Połączenie 10,1-calowego panelu HMI z PLC wyposażonym w 40 punktów I/O i obsługę 3 osi impulsowych tworzy funkcjonalny system do wizualizacji, monitorowania i sterowania bardziej wymagającymi procesami przemysłowymi.
