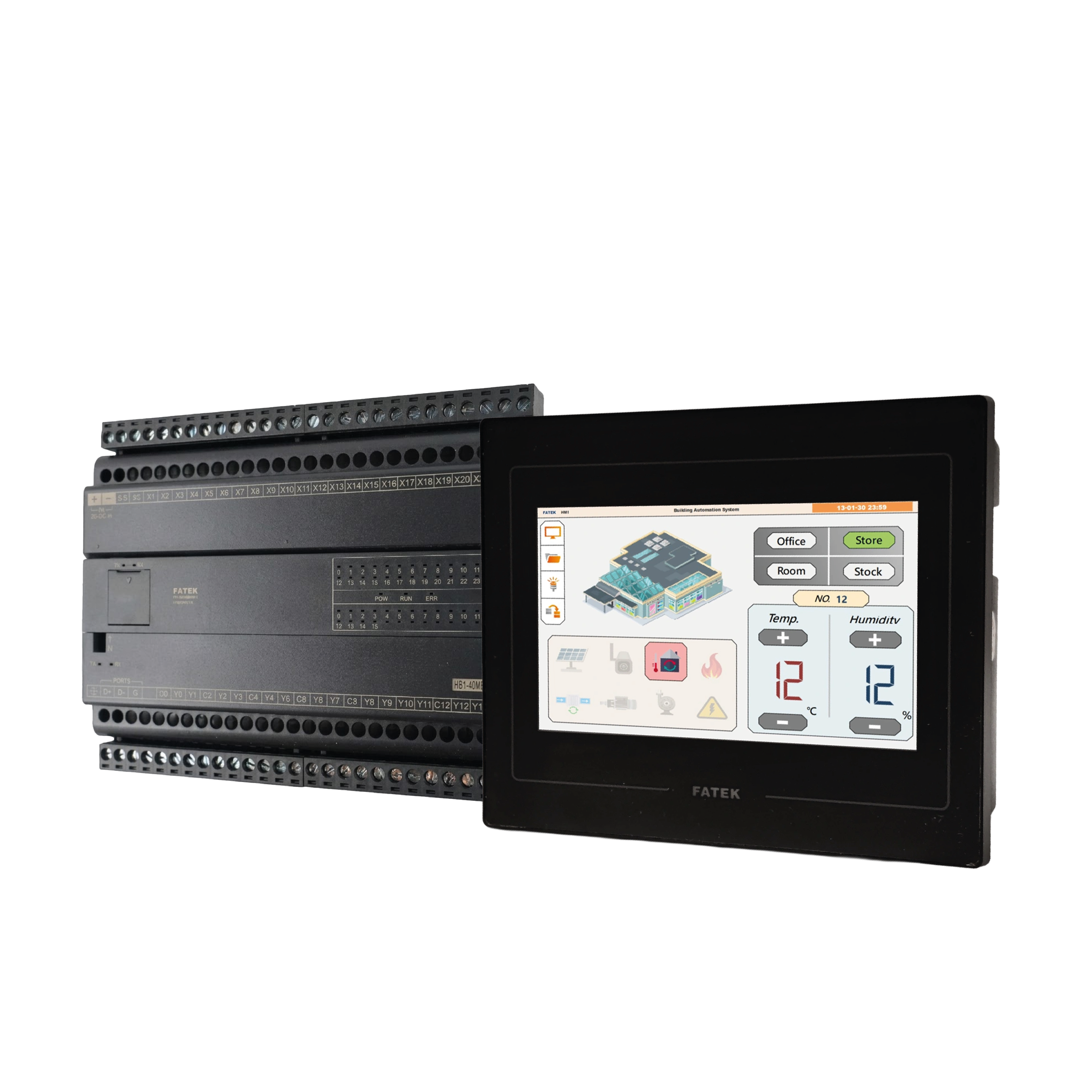

Kompaktowy zestaw HMI + PLC FATEK przeznaczony do sterowania i wizualizacji procesów w maszynach, stanowiskach produkcyjnych oraz systemach automatyki wymagających szybkiej obsługi sygnałów i sterowania ruchem. Zestaw łączy 7-calowy panel operatorski P2070SA (G01N) ze sterownikiem HB1-24MBJ25-D24-SA, tworząc funkcjonalne rozwiązanie do obsługi, monitorowania i sterowania procesem.
W skład zestawu wchodzą:
- Panel HMI FATEK P2070SA (G01N) – 7”
- Sterownik PLC FATEK HB1-24MBJ25-D24-SA
Sterowanie, wizualizacja i szybka obsługa sygnałów
Panel HMI odpowiada za czytelną prezentację parametrów procesu, alarmów i ekranów sterowania, natomiast sterownik PLC realizuje logikę maszyny oraz obsługę wejść i wyjść cyfrowych.
Zastosowanie wyjść tranzystorowych PNP, obsługi 2 osi impulsowych oraz szybkich liczników sprawia, że zestaw dobrze sprawdza się w aplikacjach wymagających dynamicznej reakcji na sygnały oraz podstawowego sterowania ruchem.
Najważniejsze zalety zestawu:
- 7-calowy panel operatorski zapewniający wygodną obsługę procesu,
- 14 wejść cyfrowych i 10 wyjść tranzystorowych PNP,
- obsługa szybkich sygnałów do 50 kHz,
- sterowanie 2 osiami impulsowymi,
- 8 szybkich liczników sprzętowych,
- komunikacja poprzez RS232 i RS485,
- możliwość dalszej rozbudowy systemu.
Panel HMI FATEK P2070SA (G01N)
Panel operatorski wyposażono w 7-calowy wyświetlacz TFT o rozdzielczości 800 × 480 px, który umożliwia przejrzyste prezentowanie danych procesowych, alarmów oraz ekranów sterowania.
Rezystancyjny ekran dotykowy umożliwia wygodną obsługę również w rękawicach roboczych, dzięki czemu panel dobrze sprawdza się w środowisku przemysłowym.
Model oferuje:
- 7” ekran TFT 800 × 480 px,
- 128 MB pamięci Flash,
- 128 MB pamięci RAM,
- port USB 2.0 Host,
- możliwość podłączenia modułu Wi-Fi,
- rezystancyjny ekran dotykowy,
- otwór montażowy 191,5 × 137,5 mm.
Panel może być instalowany w drzwiach szafy sterowniczej lub pulpicie operatorskim. Większa powierzchnia ekranu pozwala na wygodne rozmieszczenie informacji o stanie maszyny, parametrów procesowych i elementów sterujących.
Sterownik PLC FATEK HB1-24MBJ25-D24-SA
Sterownik HB1-24MBJ25-D24-SA to kompaktowa jednostka przeznaczona do aplikacji wymagających szybkiego przetwarzania sygnałów oraz współpracy z nowoczesnymi urządzeniami automatyki.
Model wyposażono w:
- 14 wejść cyfrowych,
- 10 wyjść tranzystorowych PNP,
- łącznie 24 punkty I/O,
- obsługę sygnałów do 50 kHz,
- 2 osie impulsowe,
- 8 szybkich liczników sprzętowych,
- porty RS232 i RS485,
- komunikację w standardach FATEK i Modbus RTU/ASCII,
- wbudowany zegar czasu rzeczywistego RTC.
Sterownik posiada wyjmowaną listwę zaciskową 5 mm, która ułatwia montaż przewodów oraz późniejsze prace serwisowe.
Seria HB1 wykorzystuje technologię SoC (System on Chip), integrującą funkcje komunikacyjne, sterujące i licznikowe w jednym układzie. Pozwala to zachować zwartą konstrukcję urządzenia przy odpowiedniej funkcjonalności dla aplikacji przemysłowych.
Sterownik może zostać rozbudowany o dodatkowe moduły, zwiększając możliwości systemu nawet do 128 punktów cyfrowych. Dzięki wymiarom 90 × 90 × 32 mm dobrze sprawdza się także w kompaktowych szafach sterowniczych.
Zastosowanie zestawu
Zestaw HMI + PLC FATEK sprawdzi się m.in. w:
- maszynach produkcyjnych,
- stanowiskach automatycznych,
- systemach transportowych i podających,
- aplikacjach wymagających szybkiego zliczania impulsów,
- prostych układach sterowania ruchem,
- modernizacji istniejących maszyn,
- kompaktowych szafach sterowniczych.
Połączenie 7-calowego panelu HMI z PLC wyposażonym w wyjścia tranzystorowe PNP i obsługę 2 osi impulsowych tworzy funkcjonalny system do wizualizacji, sterowania oraz szybkiej obsługi sygnałów w jednym rozwiązaniu.
