- Import Projektu z WinProLadder do UperLogic

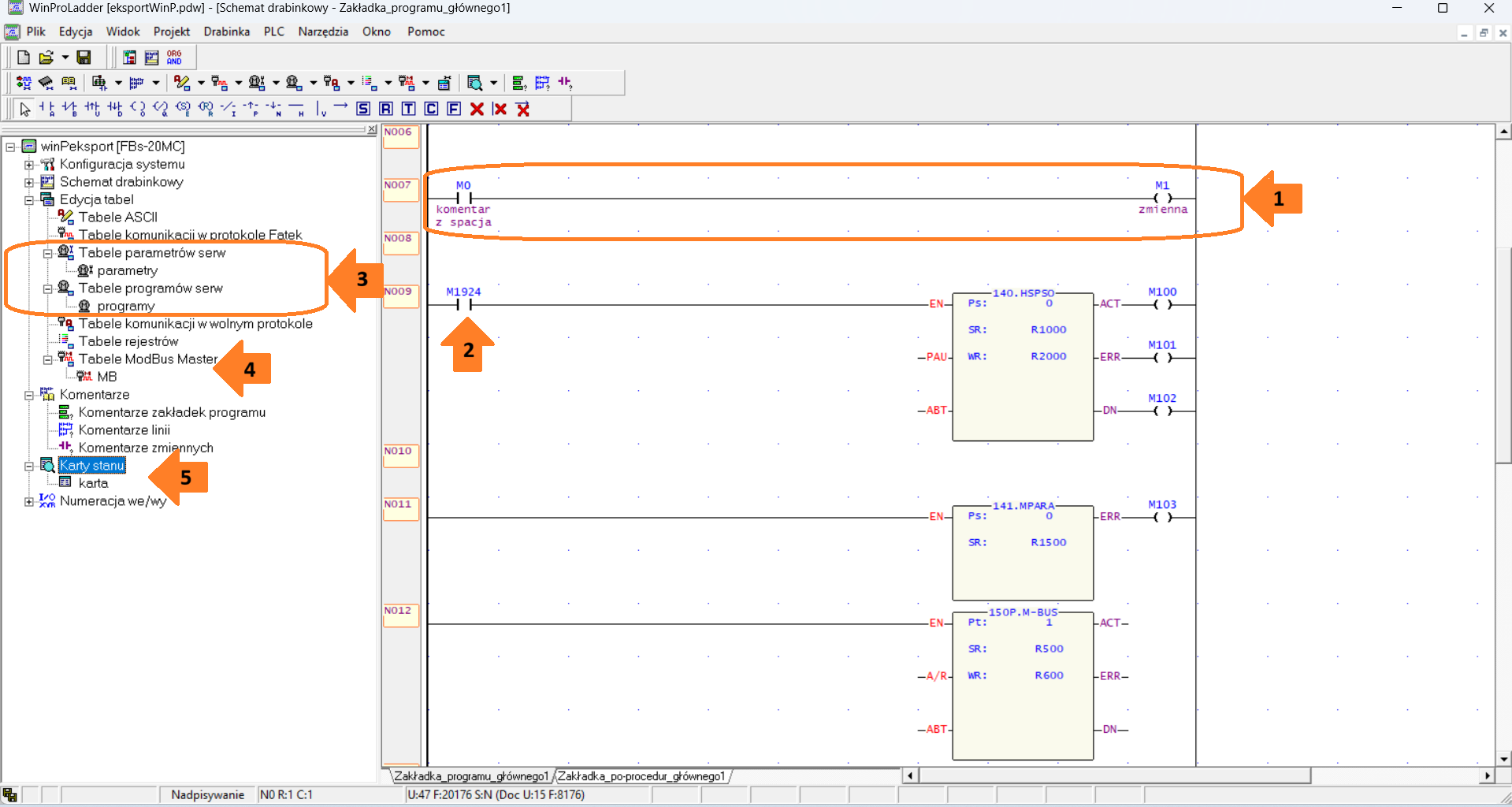

Poniżej pokazano przykładowy projekt w oprogramowaniu WinProLadder, zawiera on:
- Komentarze do zmiennych.
- Bity systemowe.
- Tabele związane z serwonapędami.
- Tabelę ModBus.
- Kartę Stanu.
Posłuży on jako przykład działania importu programów. Po zapisaniu pliku na komputerze należy uruchomić oprogramowanie UperLogic.

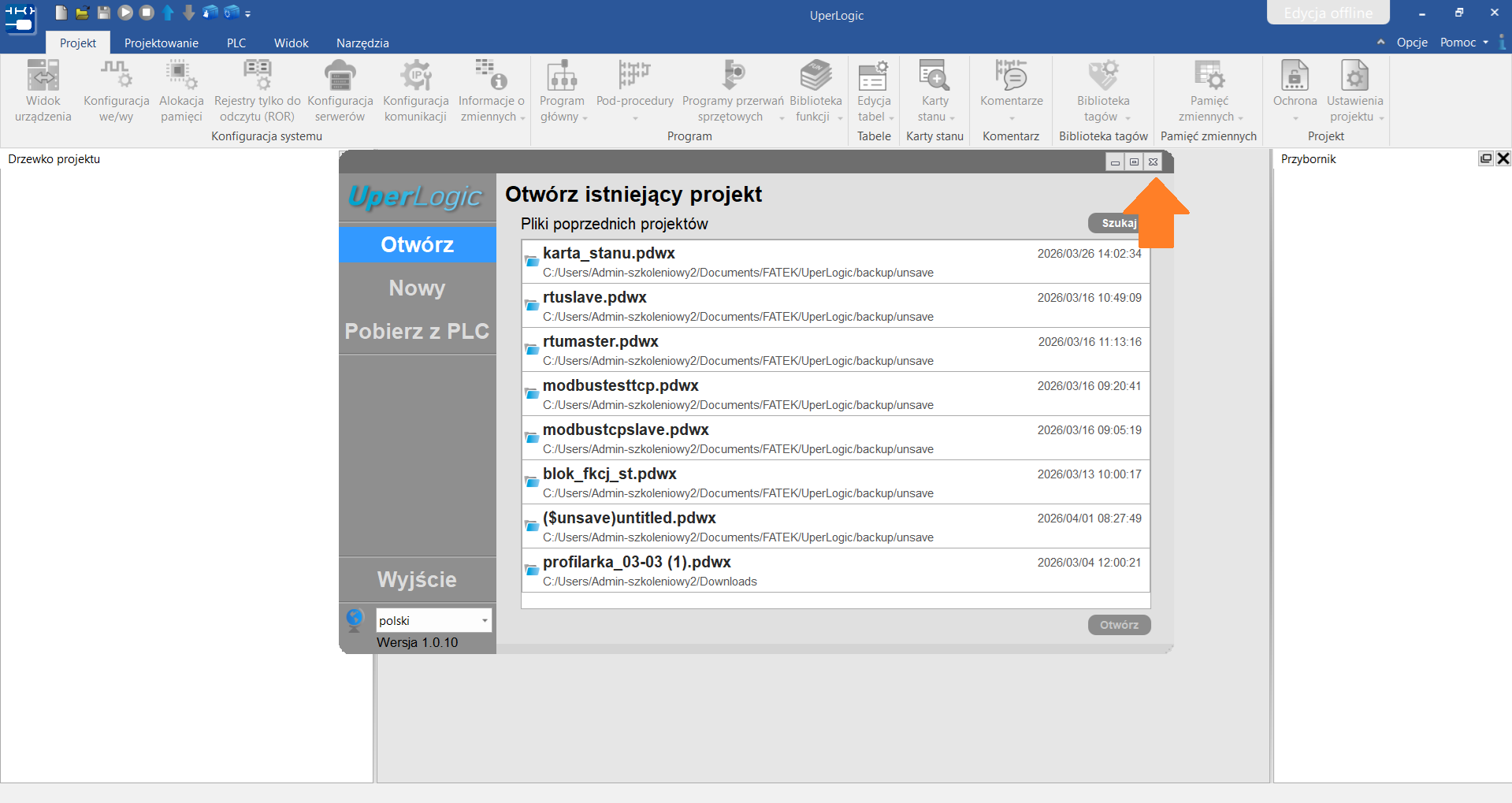

Przy imporcie programu z WinProLadder okno systemowe można zignorować i zamknąć.
Import

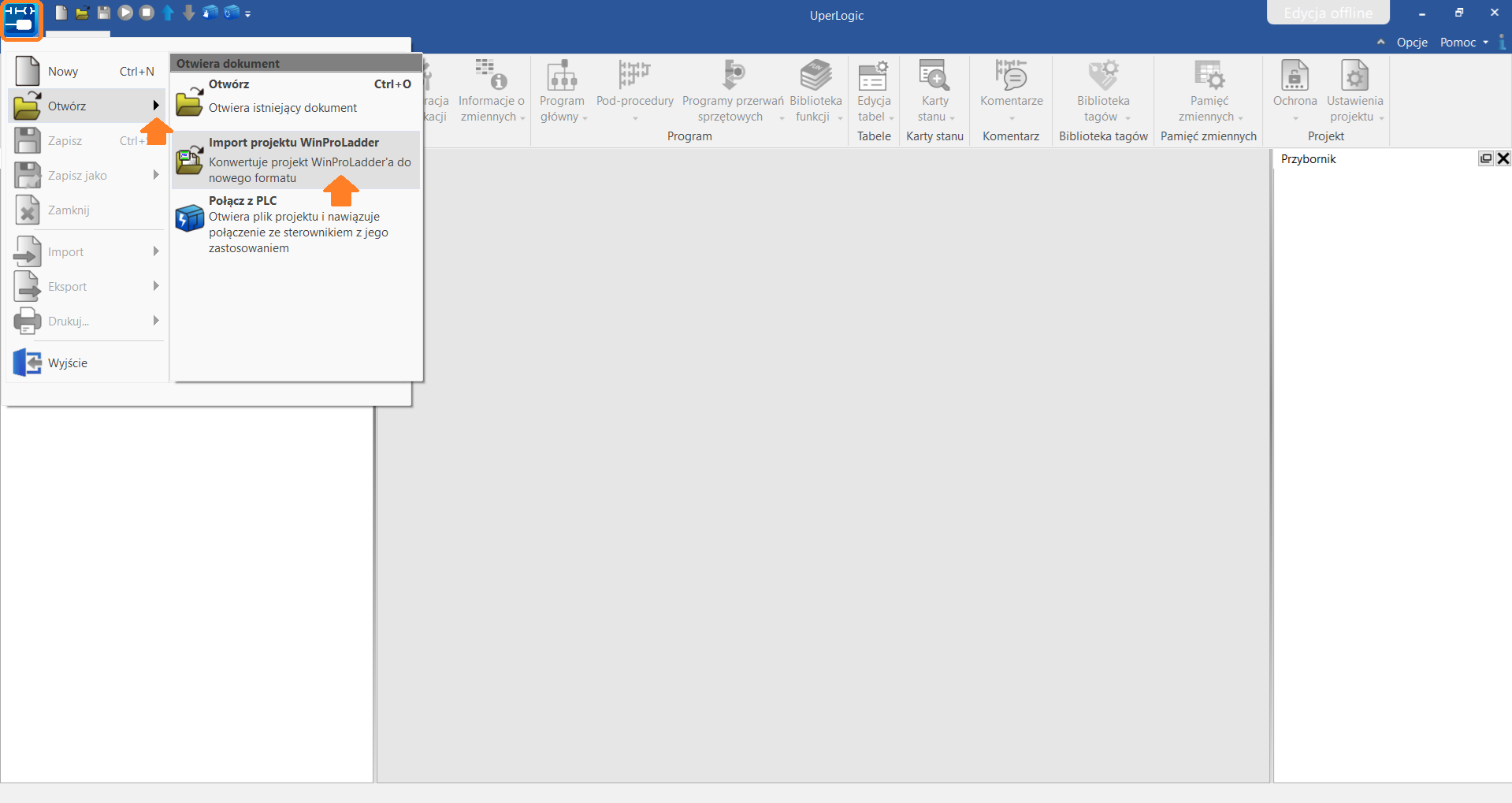

Należy nacisnąć na symbol w lewym górnym rogu, a następnie Otwórz -> Import projektu WinProLadder.

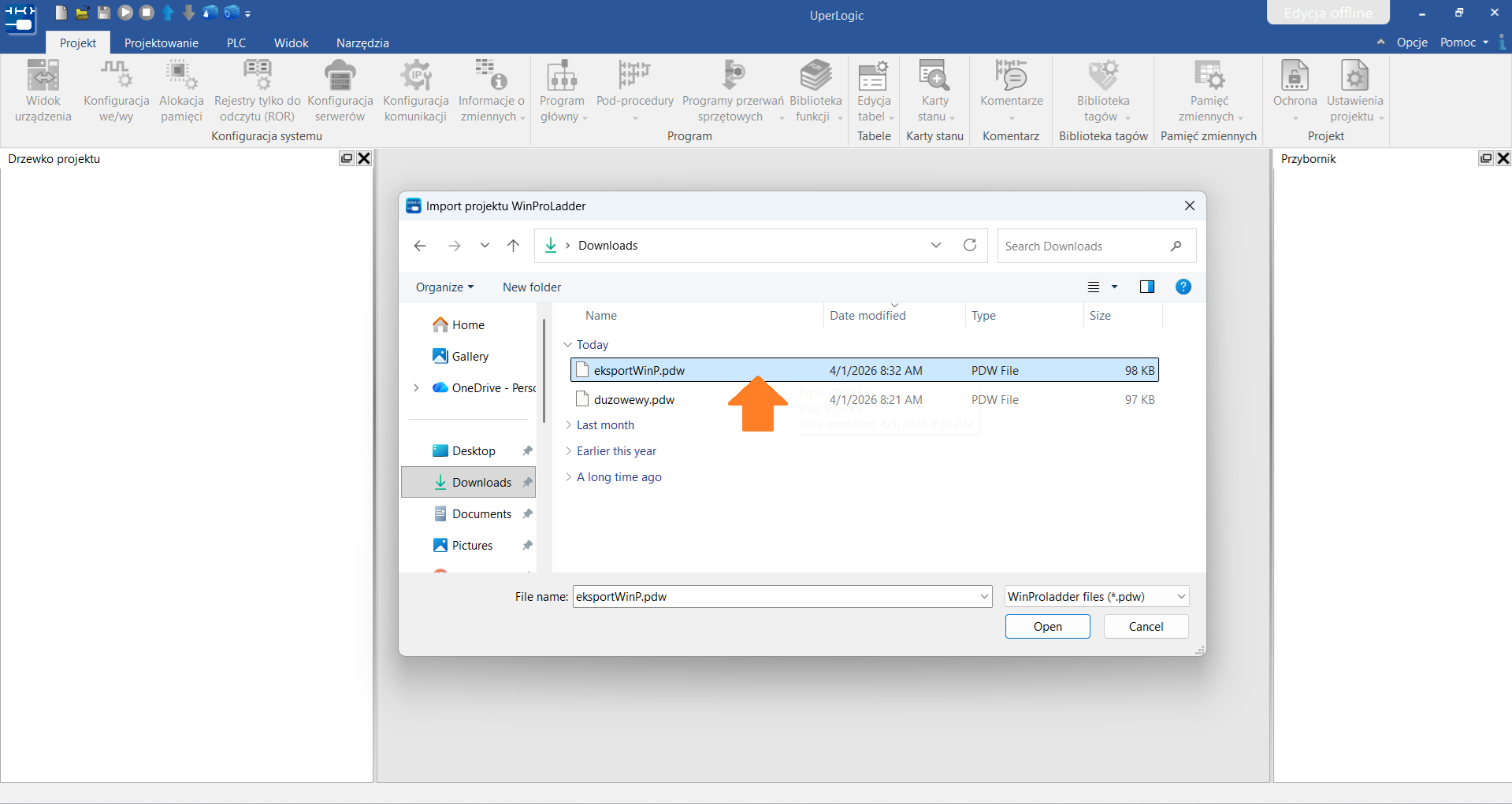

Po zatwierdzeniu przyciskiem OK, pojawi się okno, w którym wskazuje się wybrany projekt do importowania. Plik powinien być rozszerzenia (.pdw).

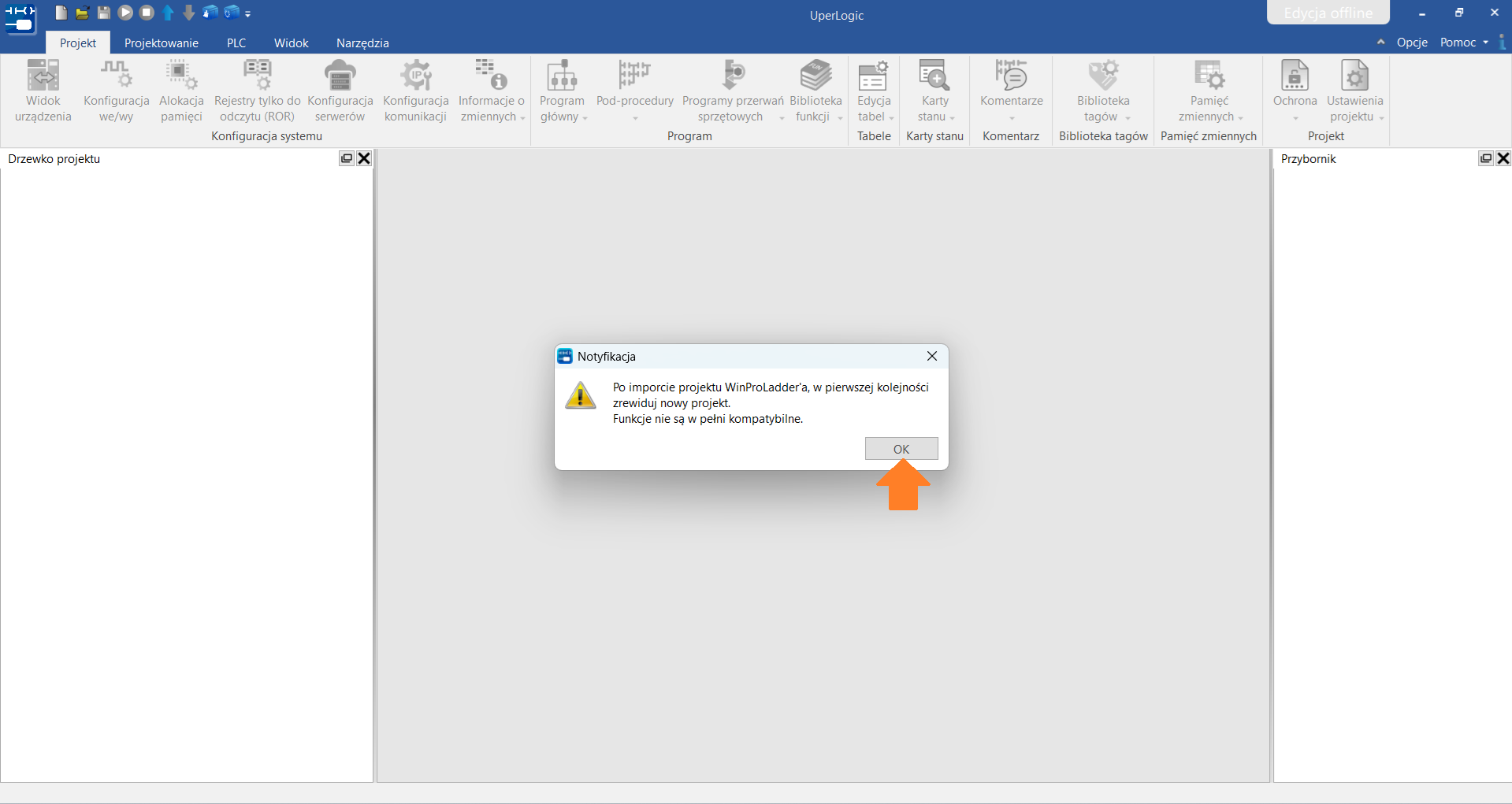

UperLogic w pierwszej kolejności poinformuje, że funkcję nie są w pełni kompatybilne i należy zrewidować program po importowaniu.

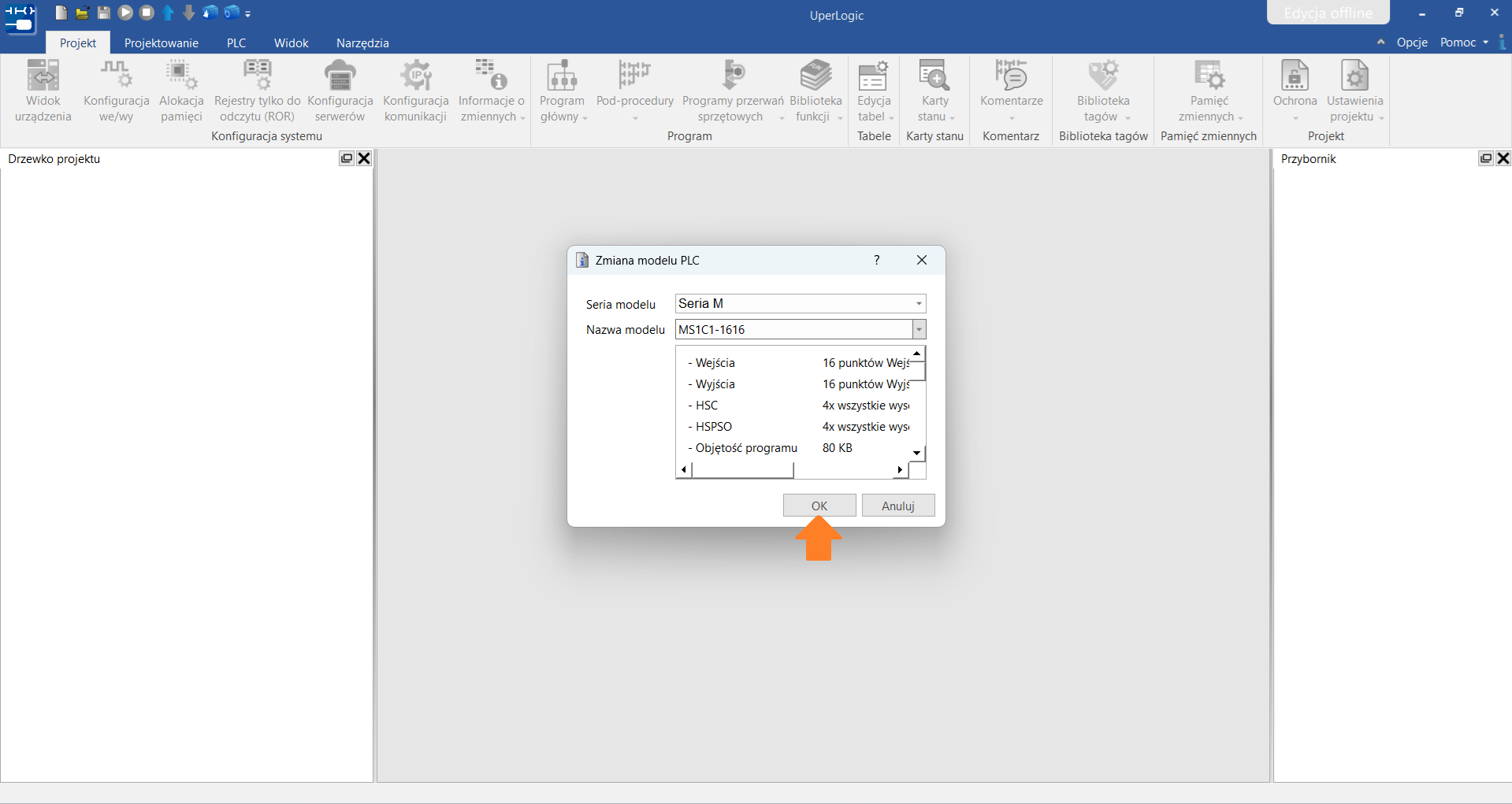

Po wybraniu projektu i naciśnięciu przycisku Open wskazuję się serię oraz nazwę modelu nowego sterownika.
Konwersja komentarzy oraz bitów systemowych

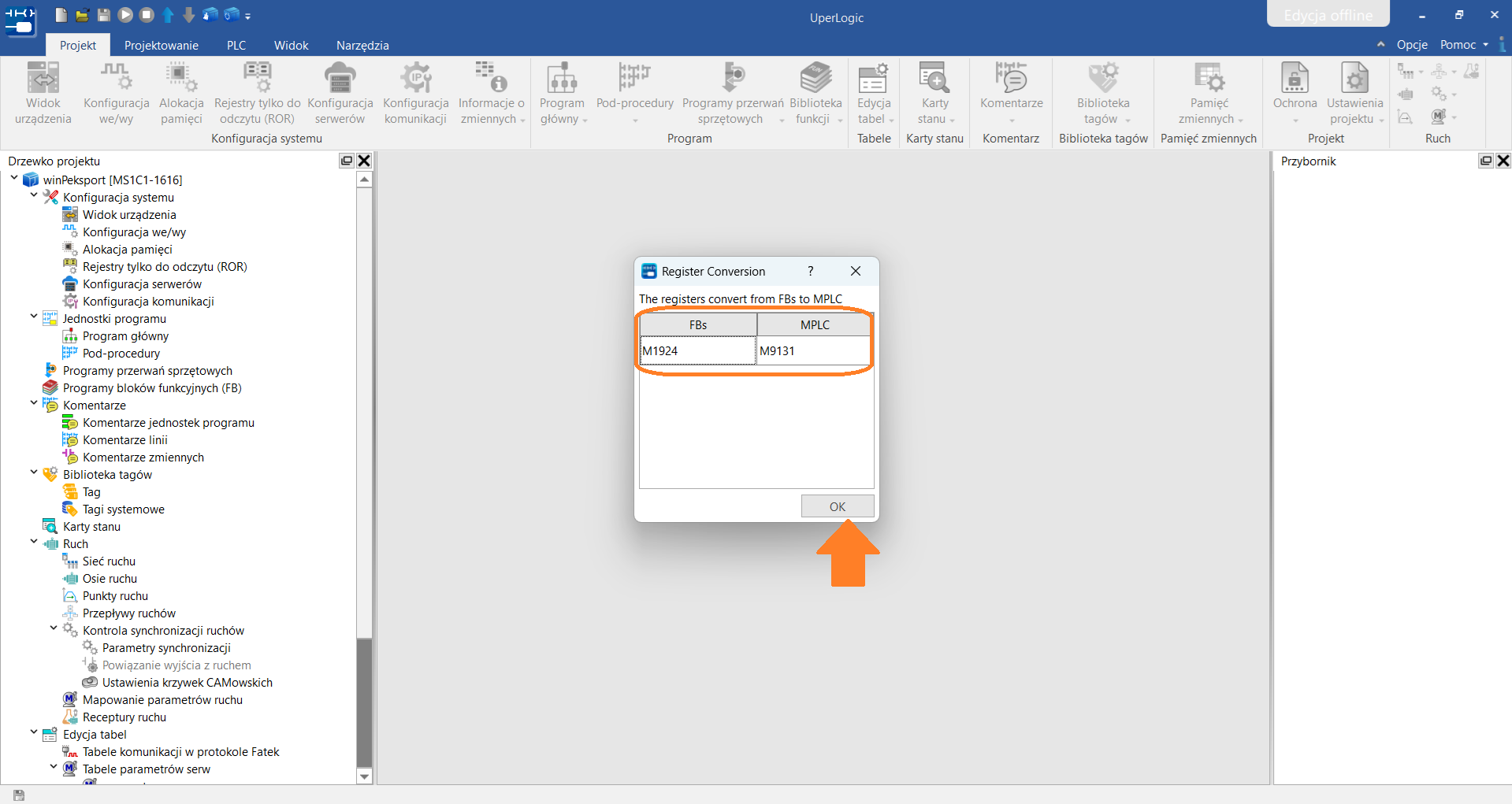

Serie Fbs oraz M charakteryzują się odmiennym układem bitów systemowych. Na szczęście podczas importu program automatycznie je rozpoznaje i zamienia na nowsze odpowiedniki. A cała konwersja podsumowana będzie w tabeli poniżej.

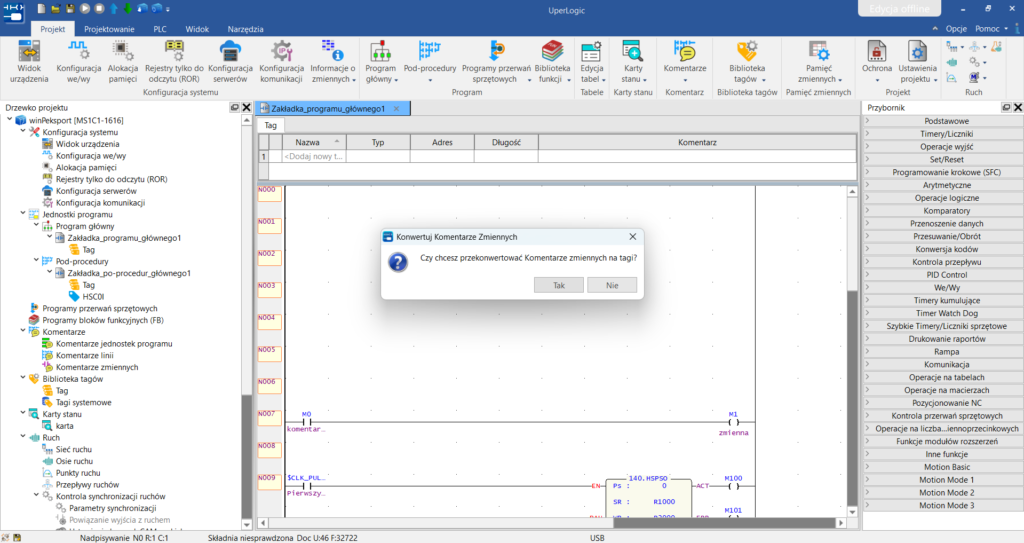

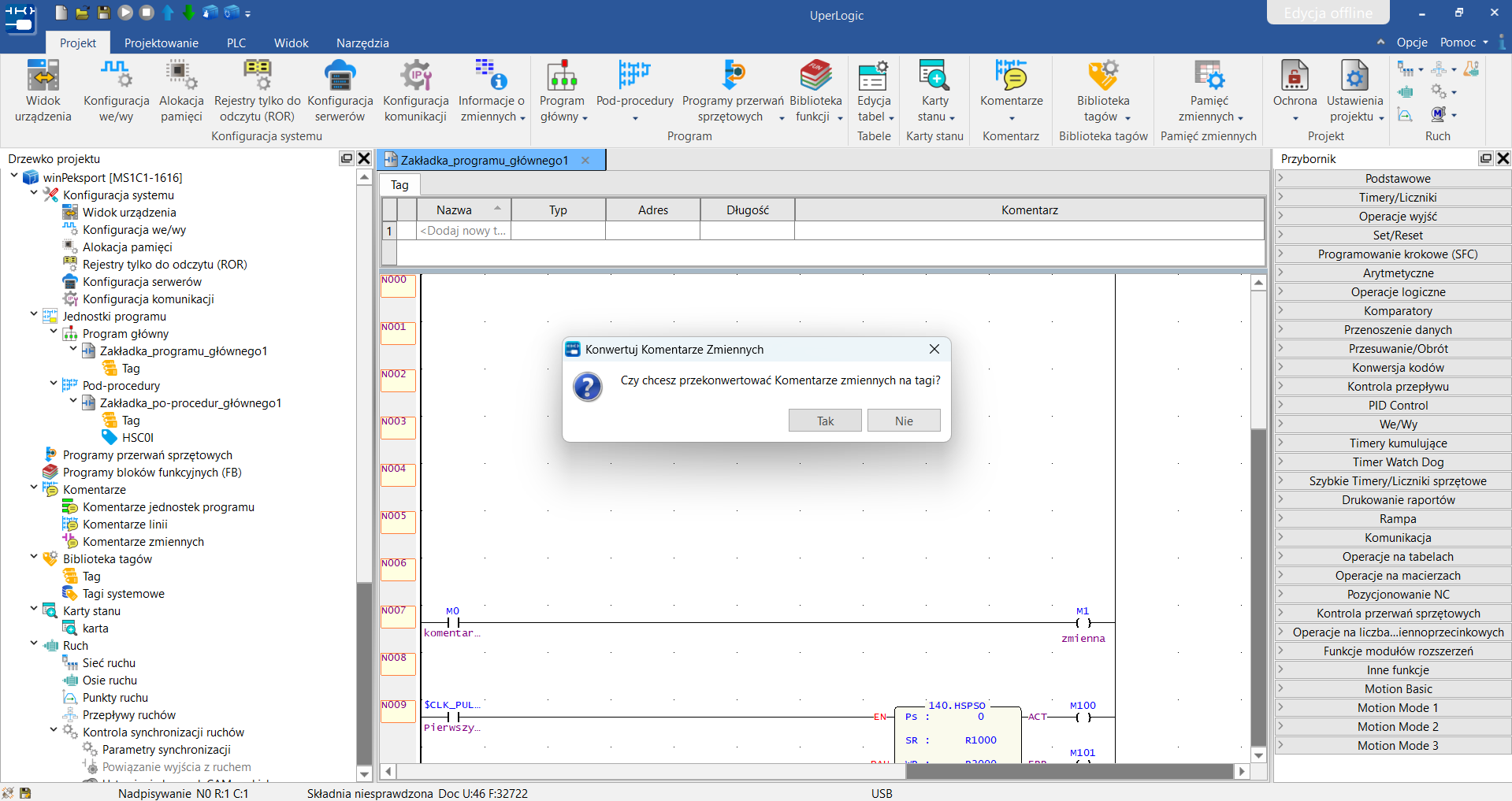

Po zatwierdzeniu przyciskiem OK. Program zapyta się czy przekonwertować Komentarze na tagi. Oprogramowanie WinProLadder w przeciwieństwie do UperLogic nie dawało możliwości przypisywania tag–ów do zmiennych.

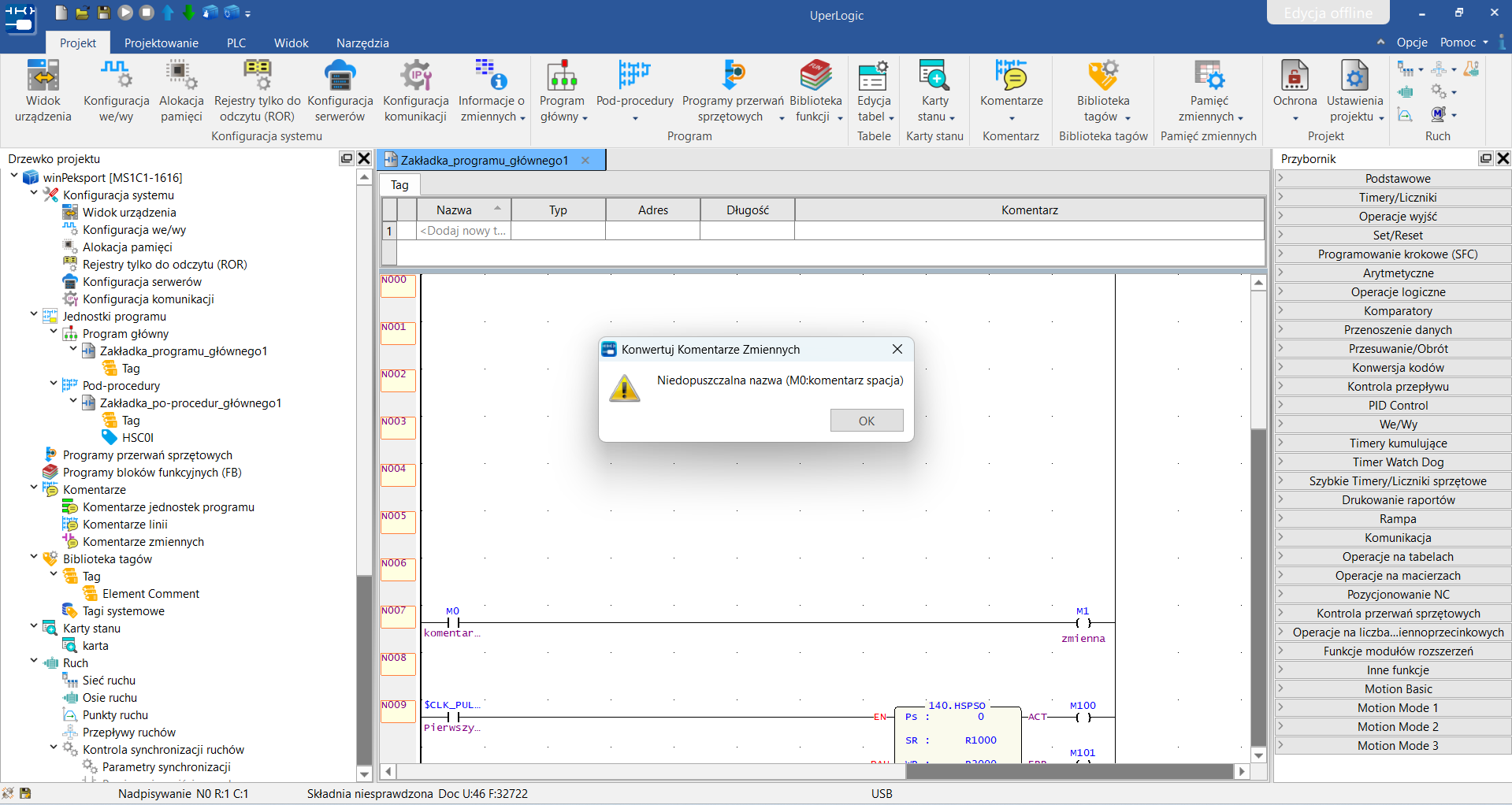

I tutaj pojawia się pierwsza uwaga, tagi w przeciwieństwie do komentarzy nie mogą posiadać spacji. Gdy któryś z komentarzy posiadał spację wyskoczy okno pokazane poniżej, a konwersja na tagi nie przebiegnie pomyślnie.

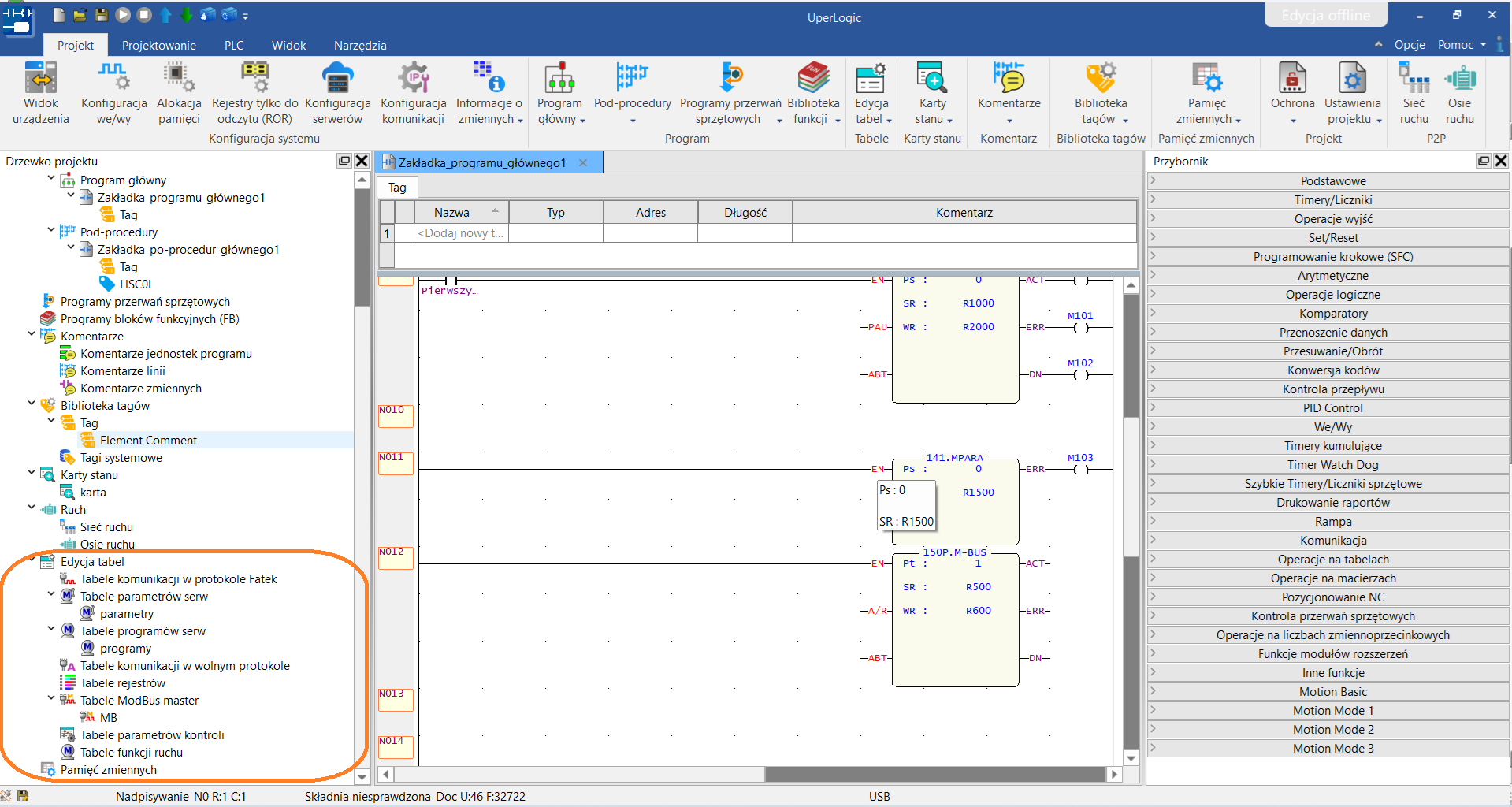

Konwersja tabel
Tabele bezproblemowo konwertowane są do nowszych wersji, zachowując swoją zawartość.

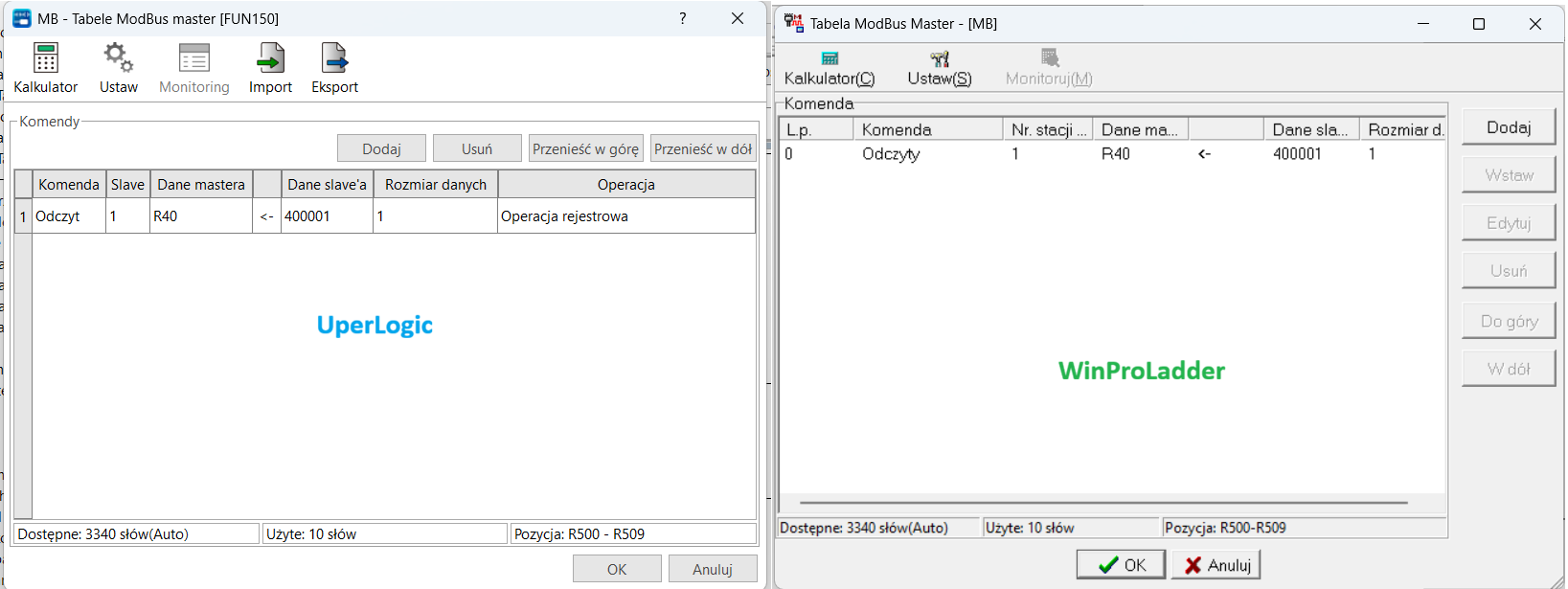

Przykład takiej konwersji pokazano poniżej:
Konfiguracja we/wy

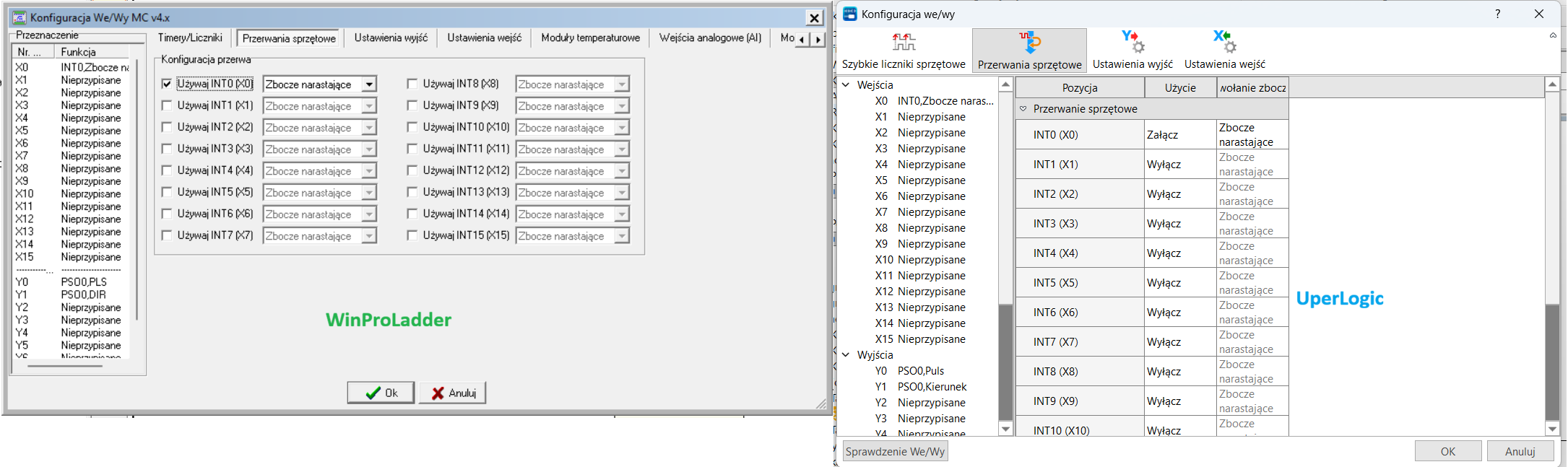

Podczas konwersji z WinProLadder do UperLogic konfiguracja wejść i wyjść zostaje taka sama i się automatycznie przepisuje.
