Widok urządzenia

Opublikowano

Device view

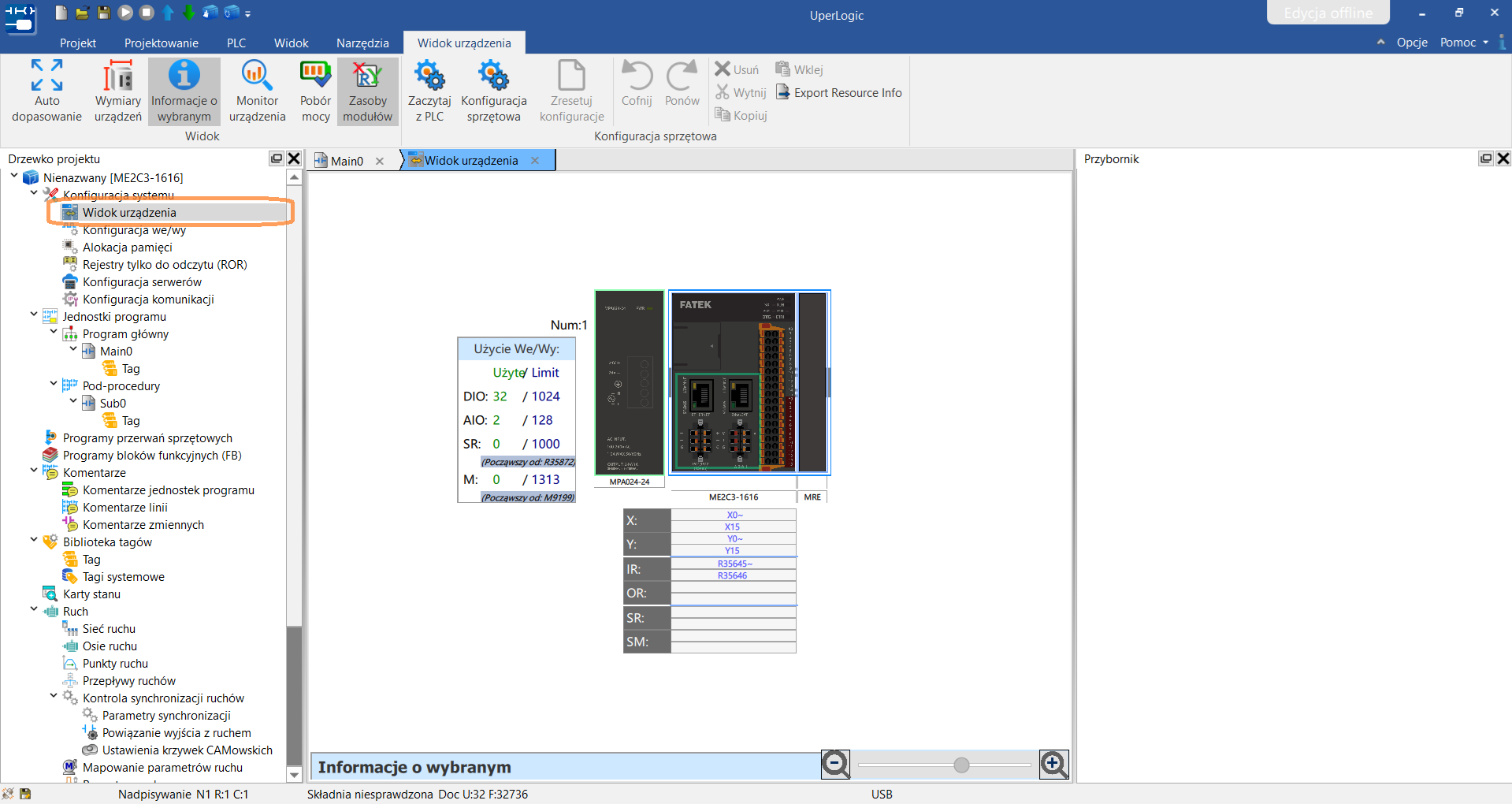

Zakładka Widok urządzenia prezentuje pełną konfigurację sprzętową sterownika, wspierając proces projektowania i programowania. W przypadku połączenia z systemem, UperLogic może automatycznie wykryć i odczytać wszystkie moduły zainstalowane w zestawie.

Widok urządzenia
Widok urządzenia

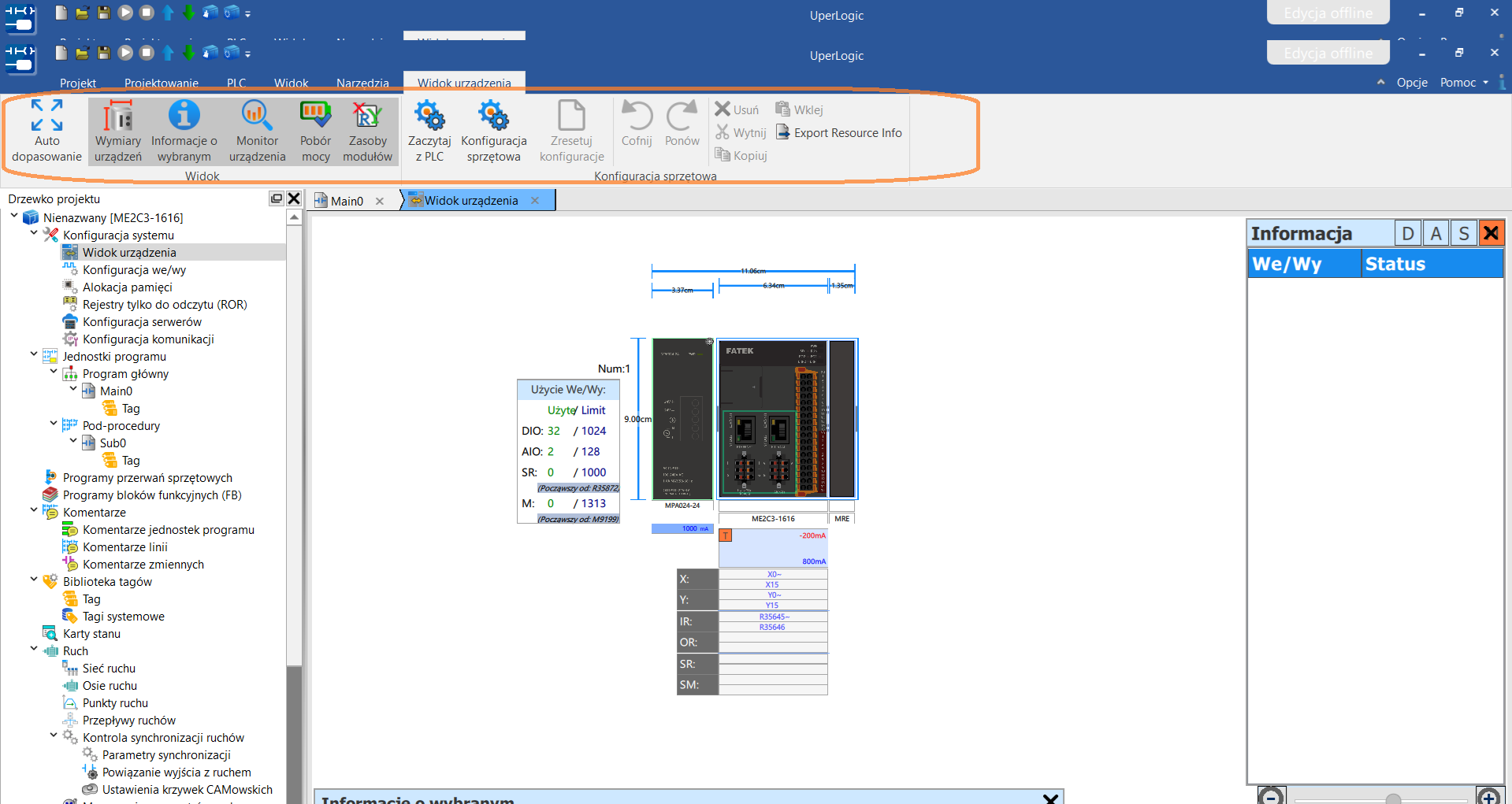

Górny pasek narzędzi dostarcza kluczowych danych technicznych, umożliwiając szybki wgląd w wymiary urządzeń, ich pobór prądu oraz szczegółową specyfikację poszczególnych modułów.

Górny pasek device view
Górny pasek device view

Dodawanie modułów

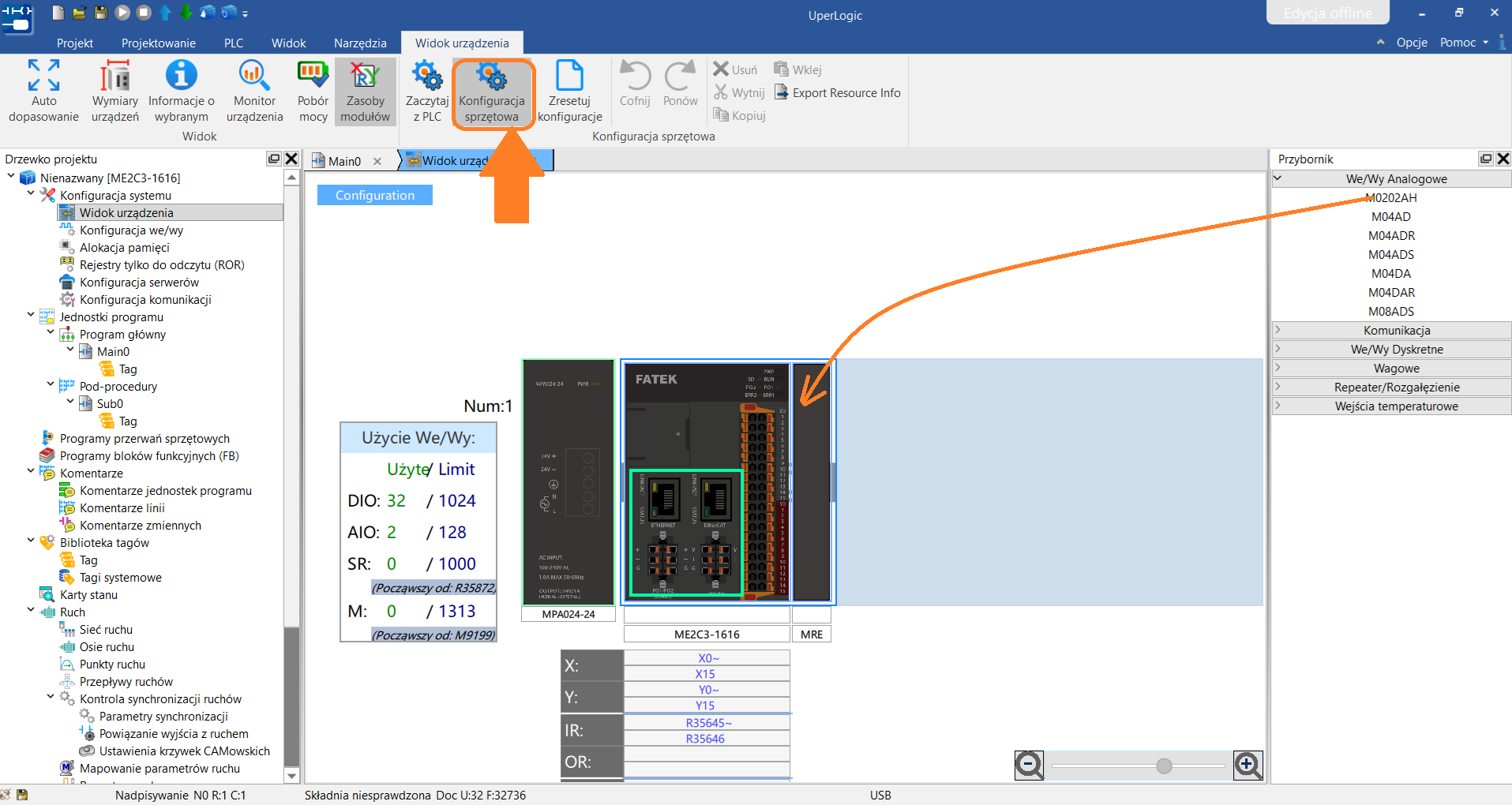

Dodawanie modułów rozszerzeń do konfiguracji sterownika odbywa się poprzez wybranie ikonki Konfiguracja sprzętowa, a następnie intuicyjne przeciągnięcie wybranego elementu z Przybornika metodą Drag and Drop (przeciągnij i upuść).

Dodawanie modułów
Dodawanie modułów

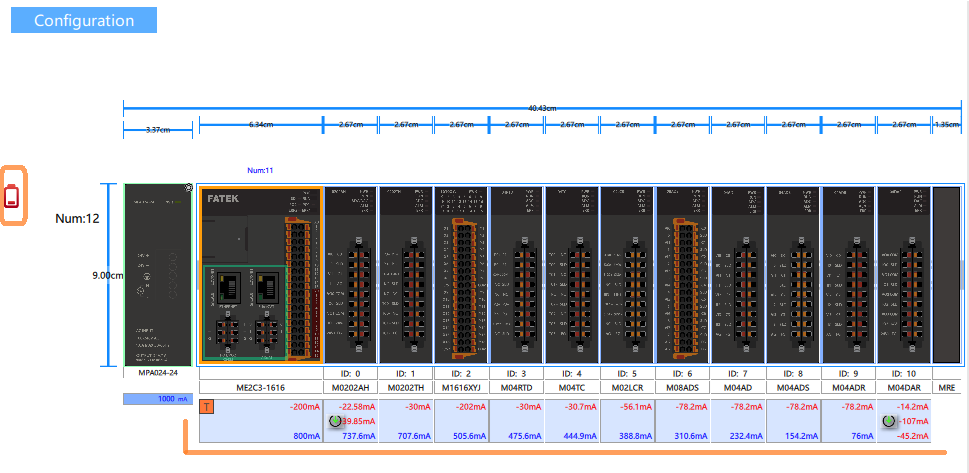

Przykładowa konfiguracja i jej parametry:

Parametry sprzętowe
Parametry sprzętowe

Liczenie zapotrzebowania mocy

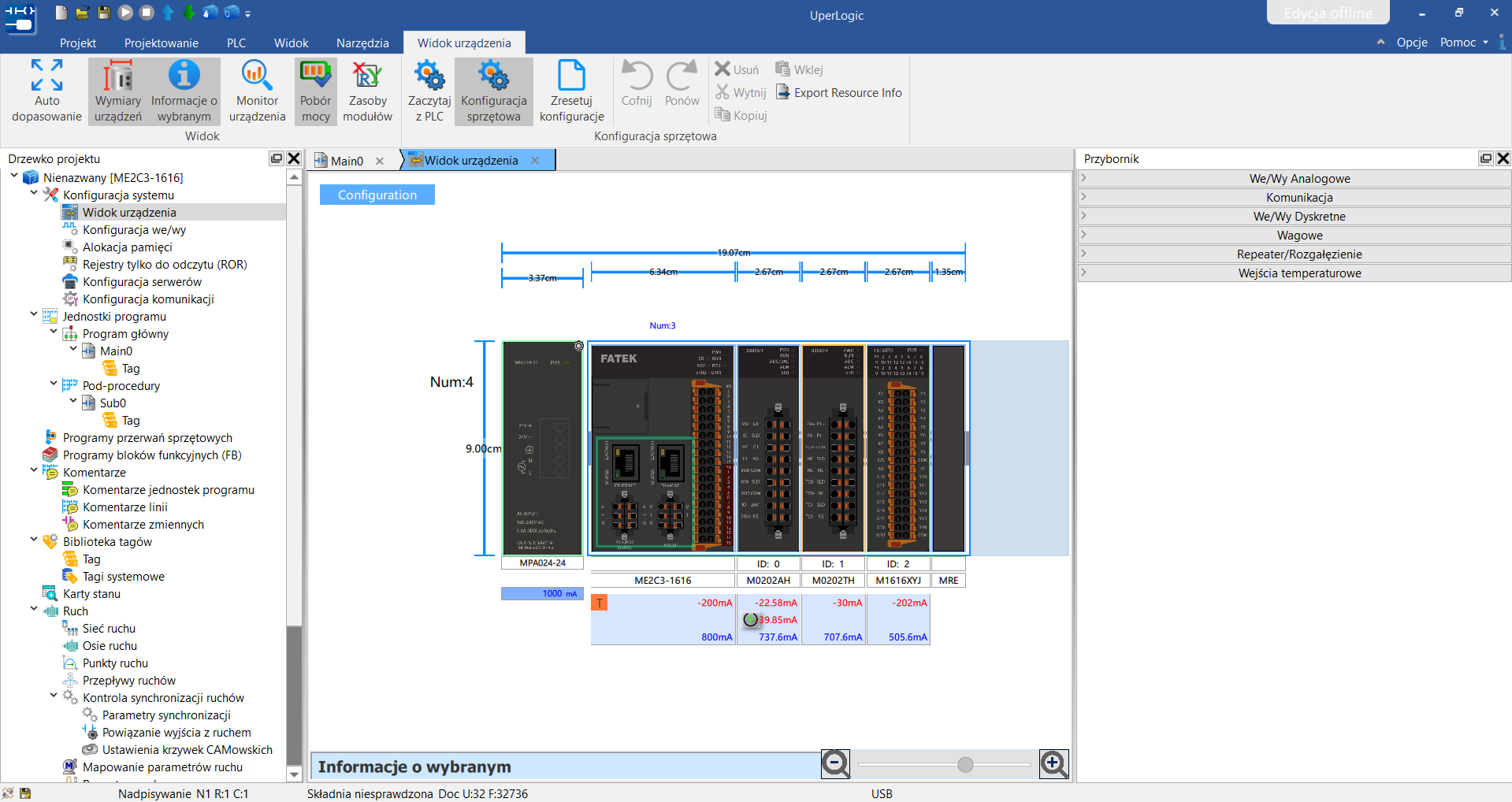

Pod każdym modułem widoczny jest jego pobór mocy (kolor czerwony) oraz pozostały zapas mocy zasilacza (kolor niebieski). W przypadku przekroczenia wydajności prądowej źródła zasilania, system automatycznie wyświetla ikonę ostrzegawczą po lewej stronie ekranu.

Zapotrzebowanie mocy
Zapotrzebowanie mocy

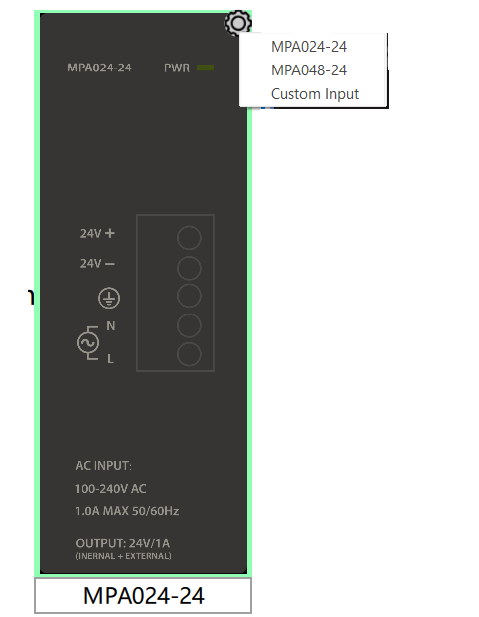

Klikając na zasilacz, a następnie w prawy górny róg na ikonkę ustawień, można go zmienić na inny model lub wybierając opcję ”Custom”, ustawić własną moc zasilania.

Zasilacz
Zasilacz

Maksymalna liczba modułów

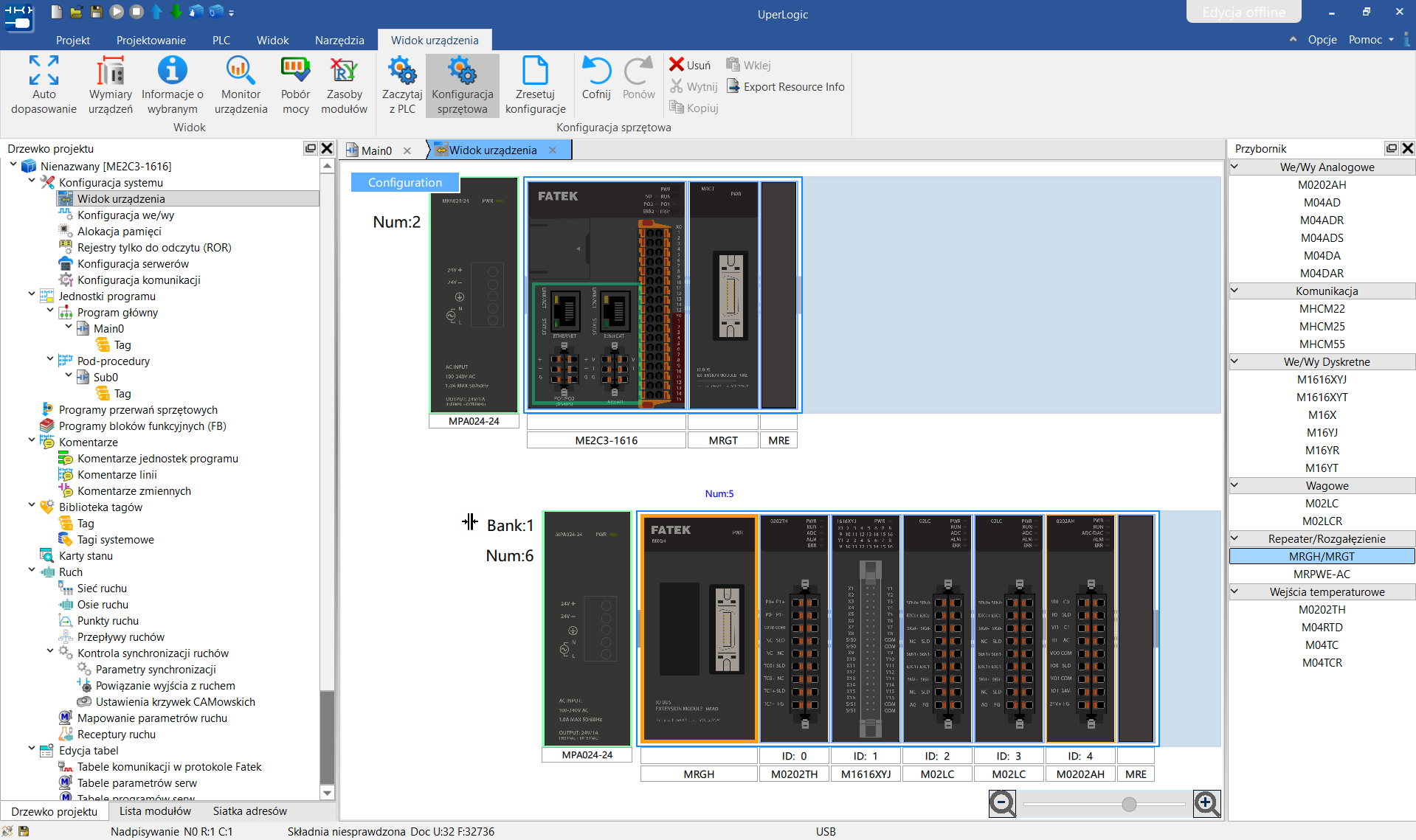

W jednej linii da się podłączyć maksymalnie 16 modułów rozszerzeń. W celu podłączenia większej ilości potrzebny jest specjalny moduł, który umożliwia przeniesienie następnych modułów na drugą szynę lub moduł zwiększający wydajność prądową (MRPWE-AC).

Moduł przenoszący to MRGH/MRGT, gdzie jego jedną część montuję się na szynie z sterownikiem PLC, a druga część modułu pozwala kontynuować konfigurację sprzętową już na drugiej szynie. Maksymalna liczba modułów jakie może obsłużyć sterownik to 64.

Moduły na drugiej szynie
Moduły na drugiej szynie

Moduły rozszerzeń

Moduły rozszerzeń dzielą się na podstawowe grupy:

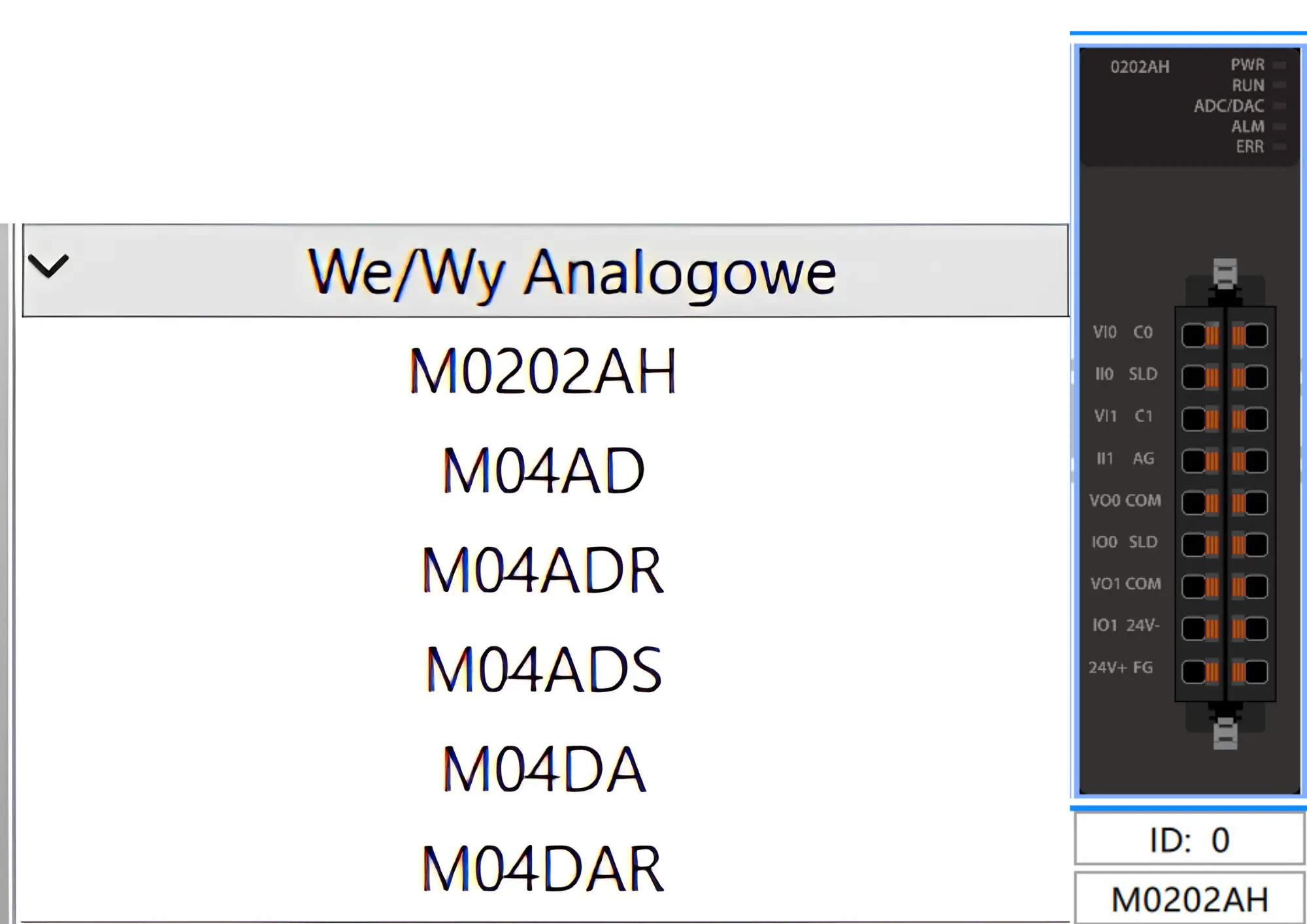

  • We/Wy Analogowe

Poszczególne moduły różnią się między sobą ilością wejść oraz wyjść oraz rozdzielczością.

We/Wy Analogowe - Moduł M0202AH
We/Wy Analogowe - Moduł M0202AH

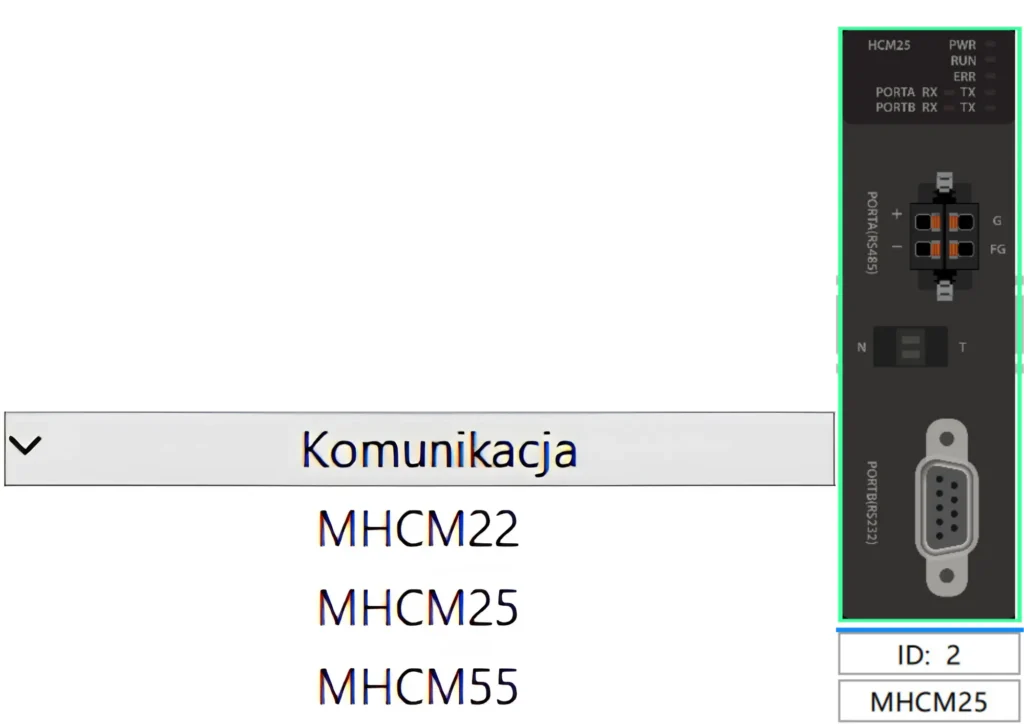

Moduły komunikacyjne

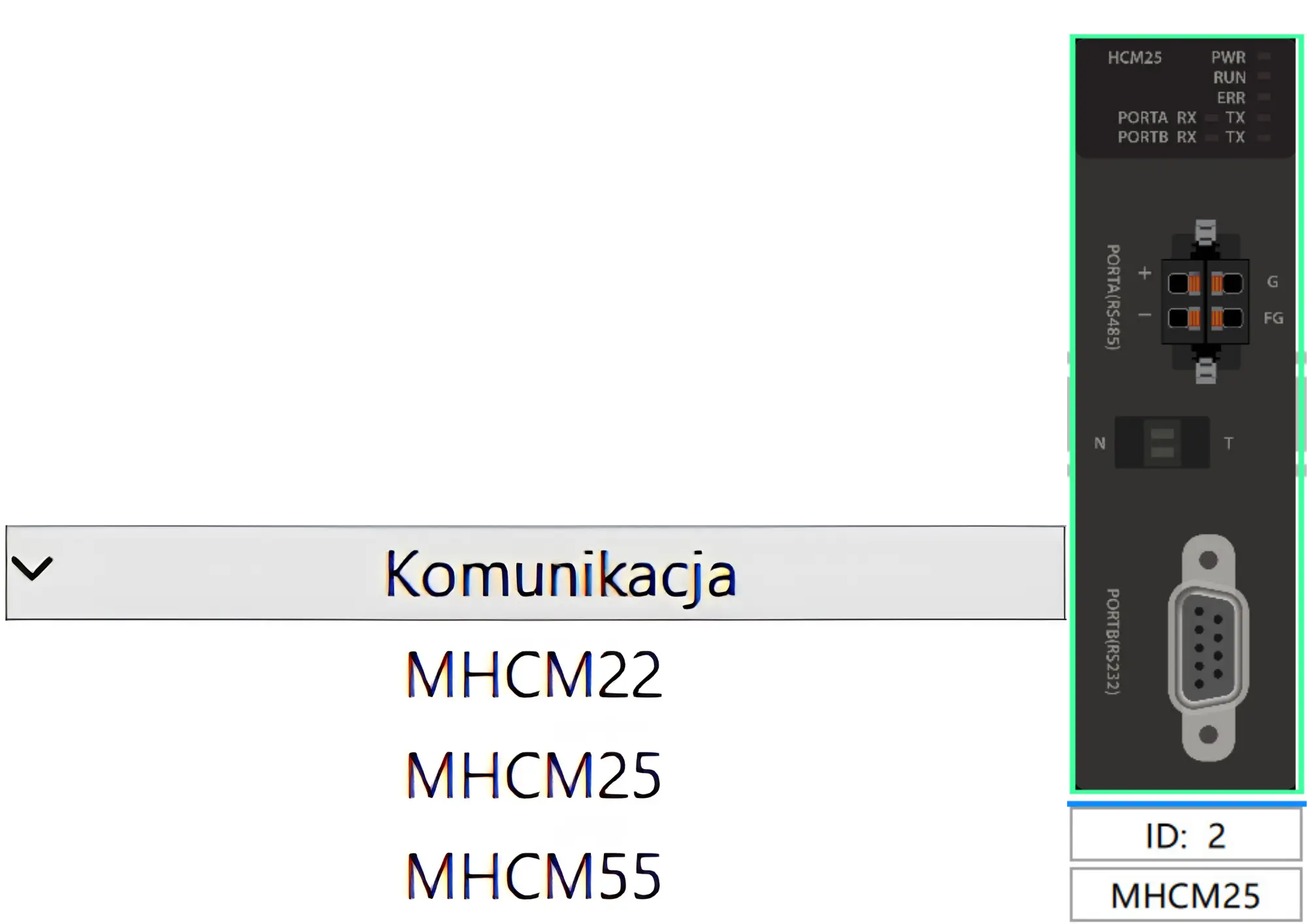

Moduły komunikacyjne skupiają się wokół portów RS232 oraz RS485. Moduł MHCM22 posiada 2 porty RS232. Moduł MHCM25 posiada po jednym porcie RS232 oraz RS485, za to moduł MHCM55 posiada 2 porty RS485.

Moduły komunikacyjne - Moduł MHCM25
Moduły komunikacyjne - Moduł MHCM25

We/wy Dyskretne

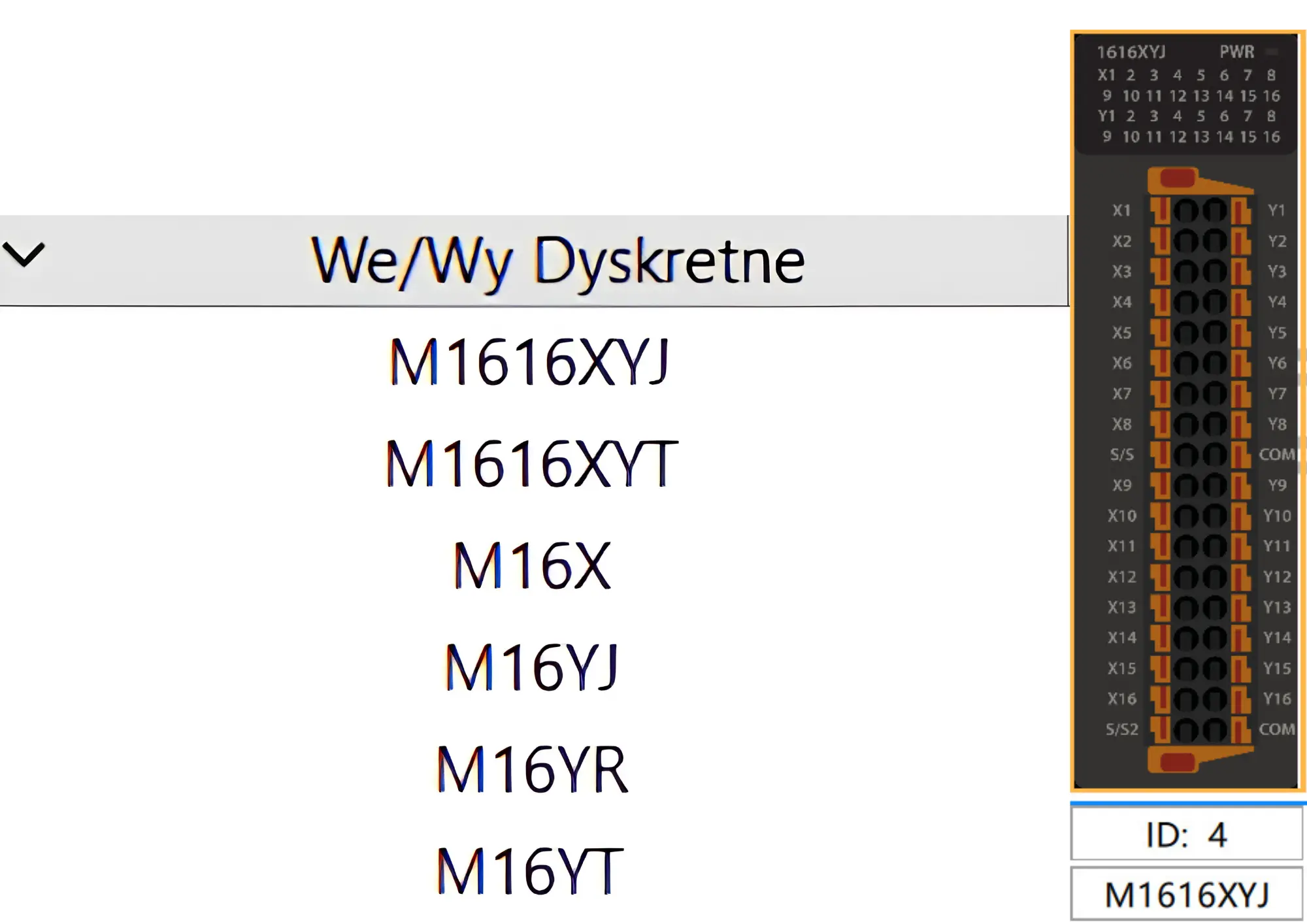

Dostępne moduły oferują różną konfigurację wejść/wyjść cyfrowych oraz różne typy wyjść: przekaźnikowe bądź tranzystorowe (PNP/NPN).

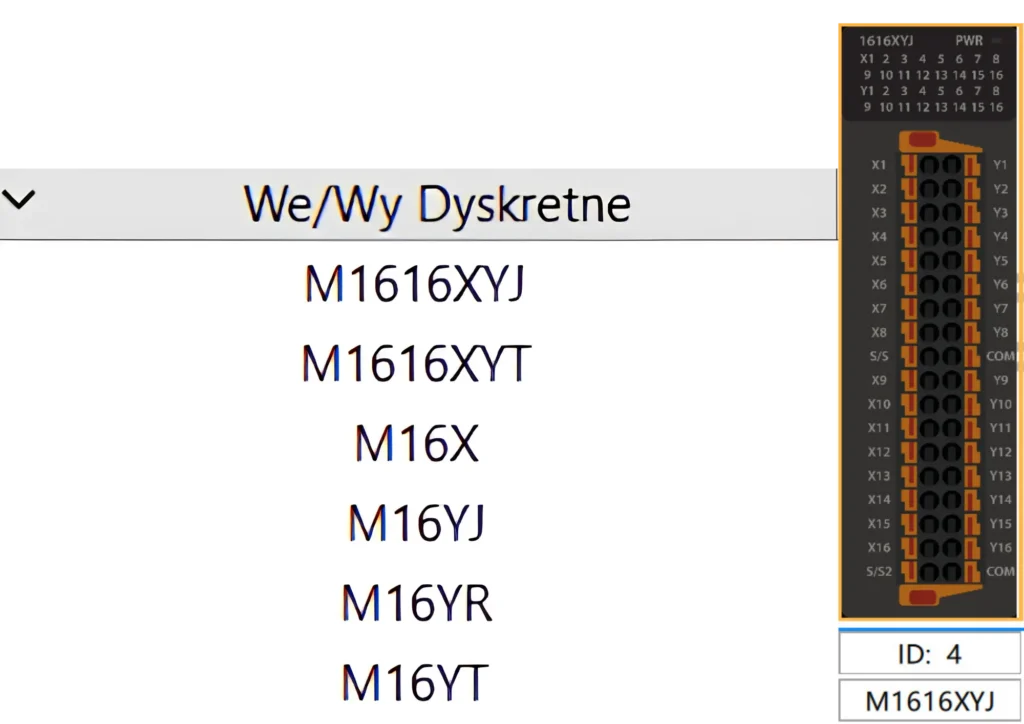

Moduł M1616XYJ
Moduł M1616XYJ

Moduły Wagowe

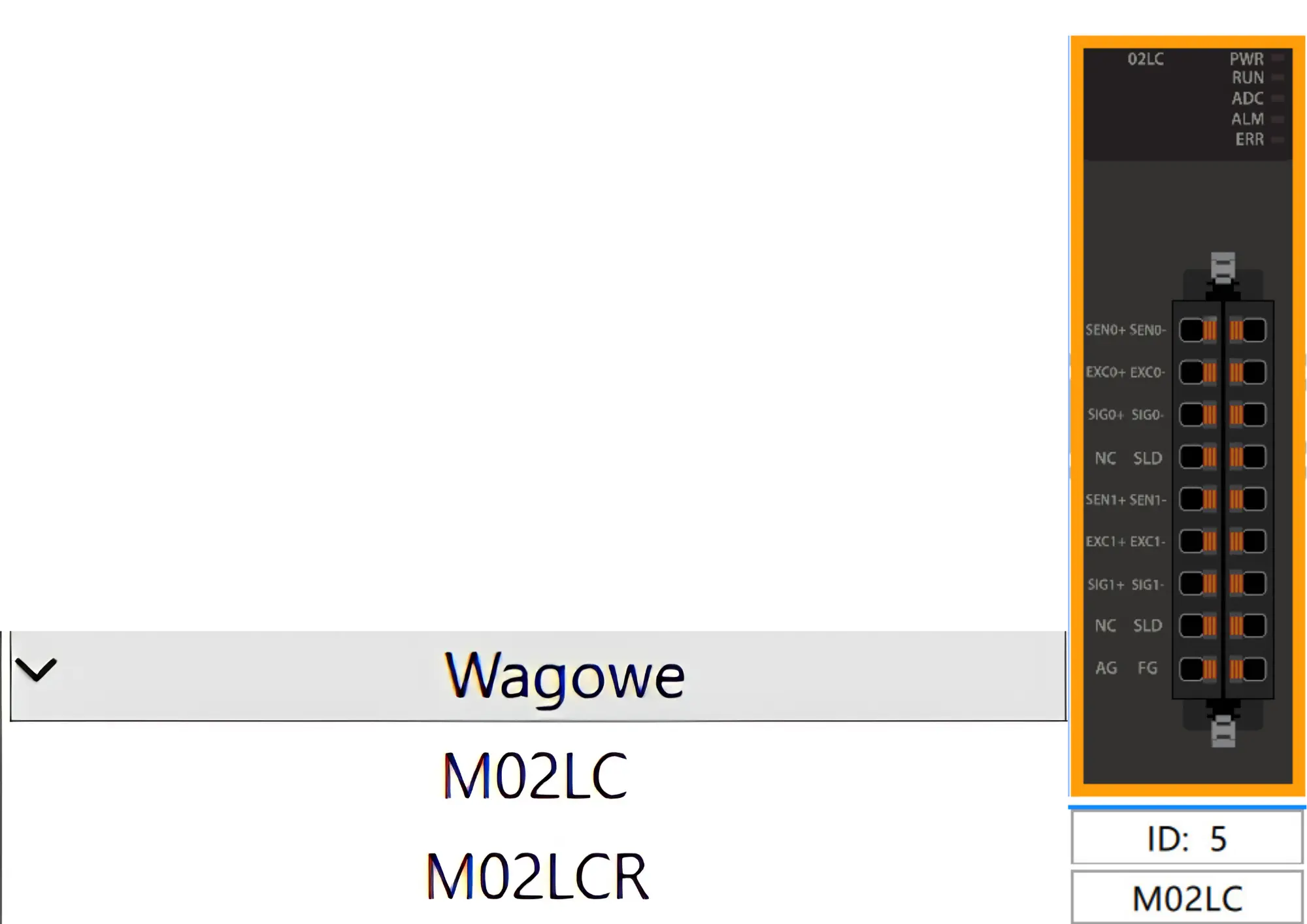

Dostępne dwa moduły wagowe różnią się precyzją pomiarów. Oby dwa moduły wagowe są 2 kanałowe.

Moduły wagowe - Moduł M02LC
Moduły wagowe - Moduł M02LC

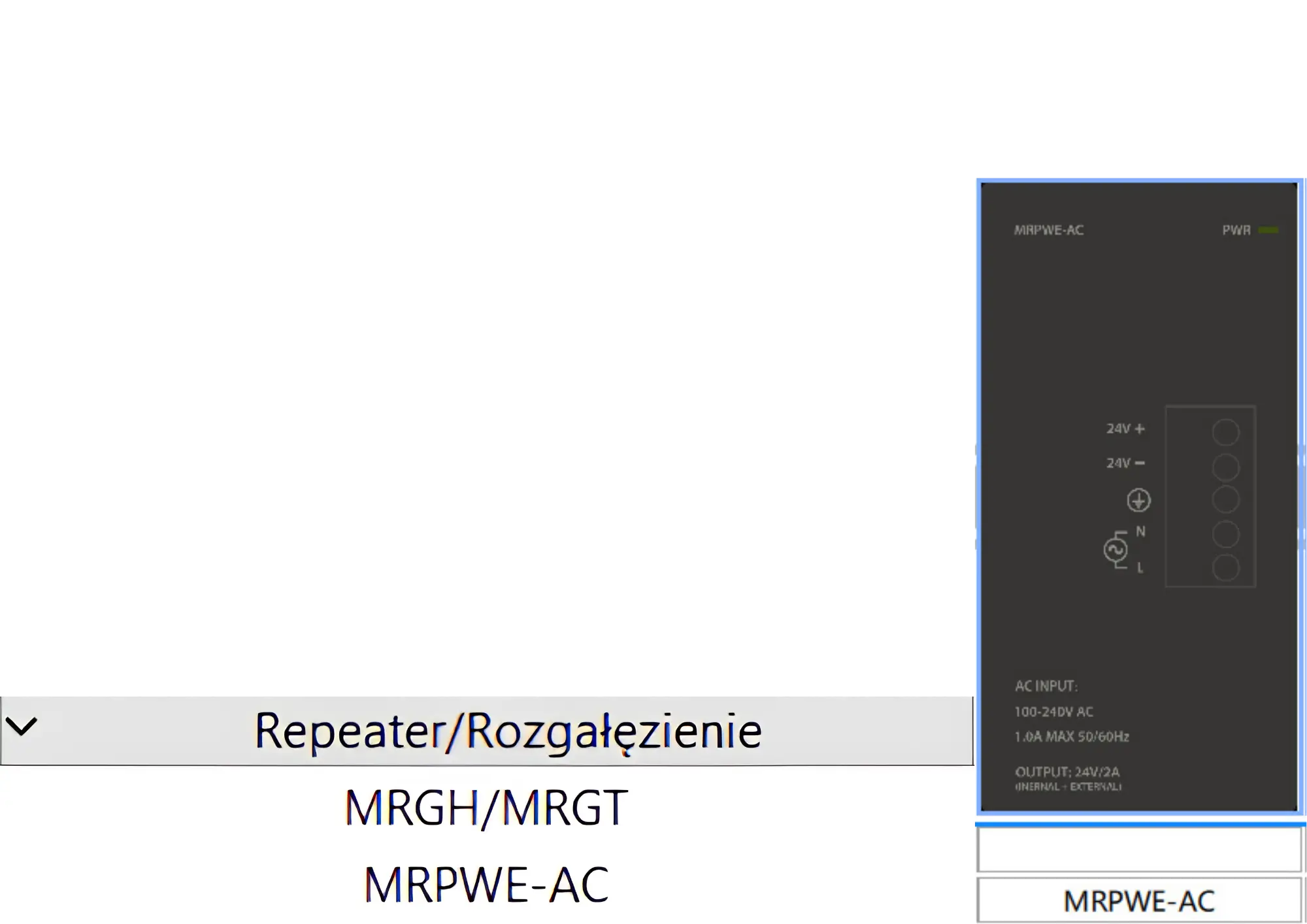

Repeater/Rozgałęzienie

Repeater (MRPWE-AC) zwiększa możliwości rozszerzeń sterownika M poprzez zwiększenie możliwości prądowych magistrali. Rozgałęzienie (MRGH/MRGT) pozwala dołączyć więcej modułów już na drugiej szynie.

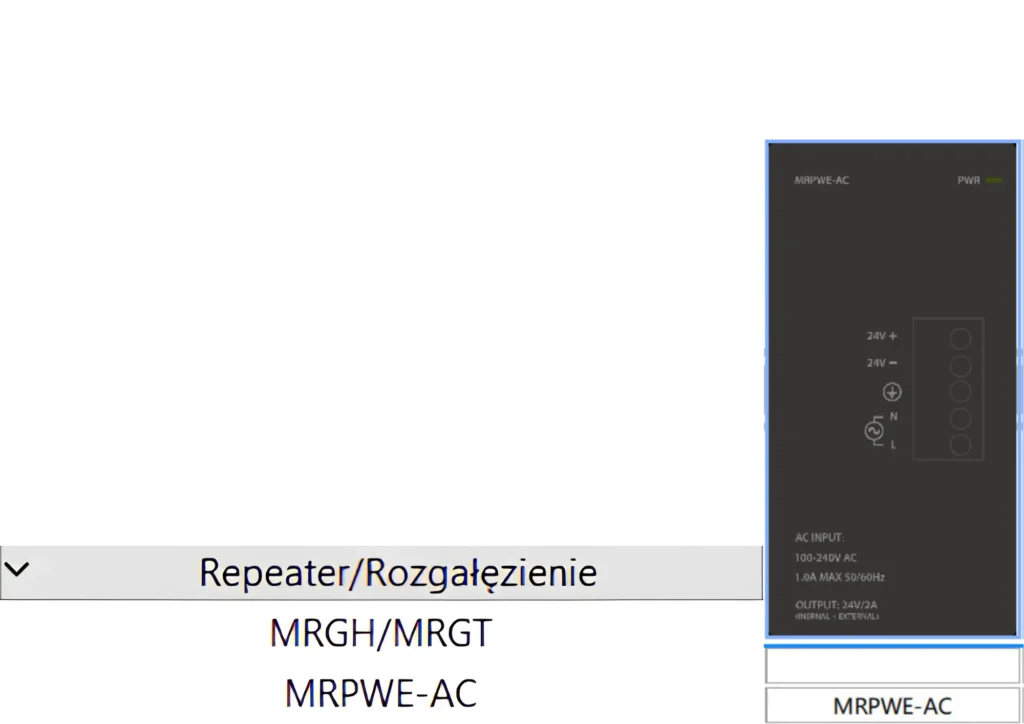

Moduł MRPWE-AC
Moduł MRPWE-AC

Wejścia temperaturowe

Poszczególne moduły współpracują z czujnikami rezystancyjnymi, termoparowymi lub obydwoma tymi typami jednocześnie. W przypadku modułu M04TCR zapewniona jest obsługa czujników termoparowych o wysokiej precyzji pomiaru.

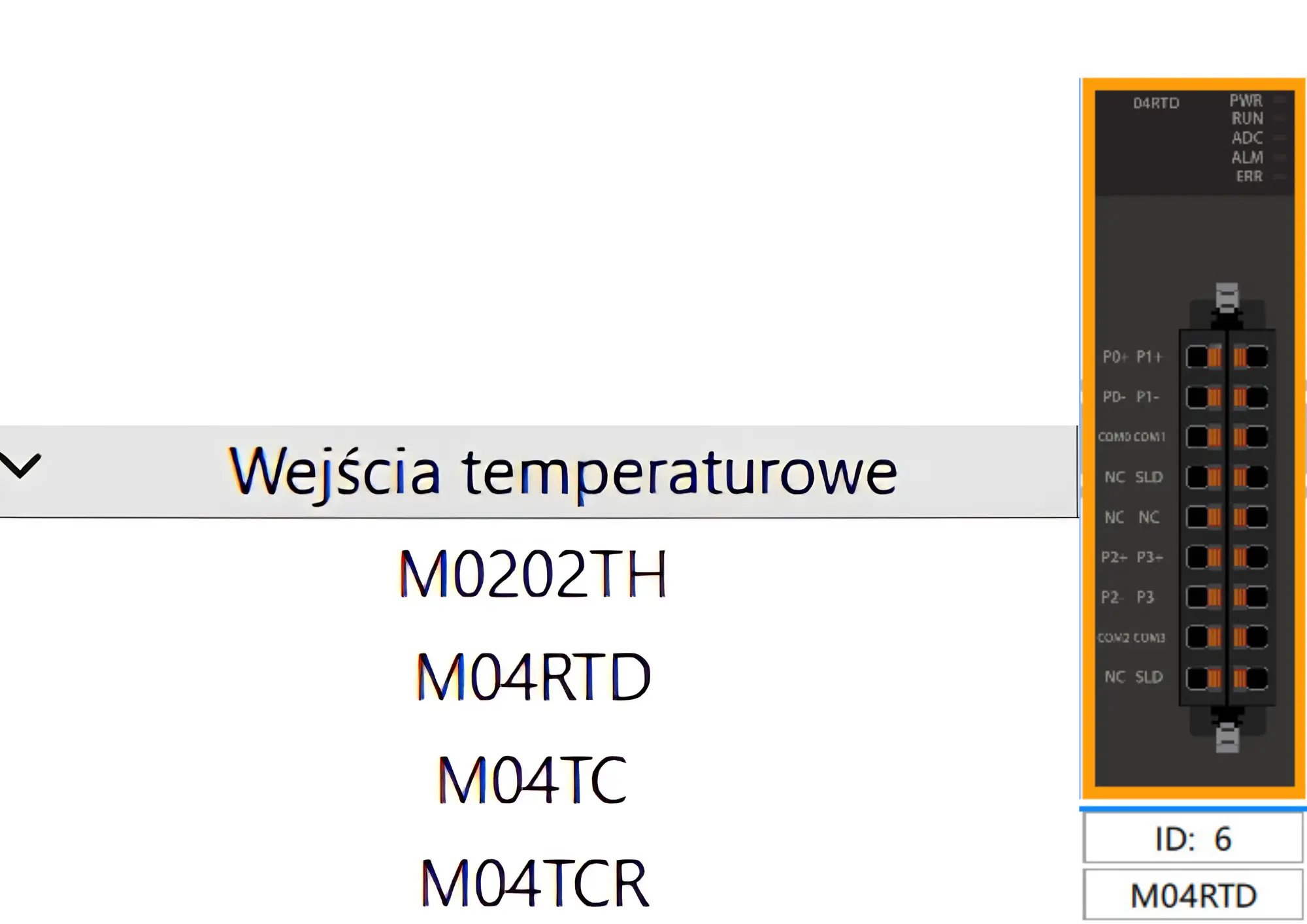

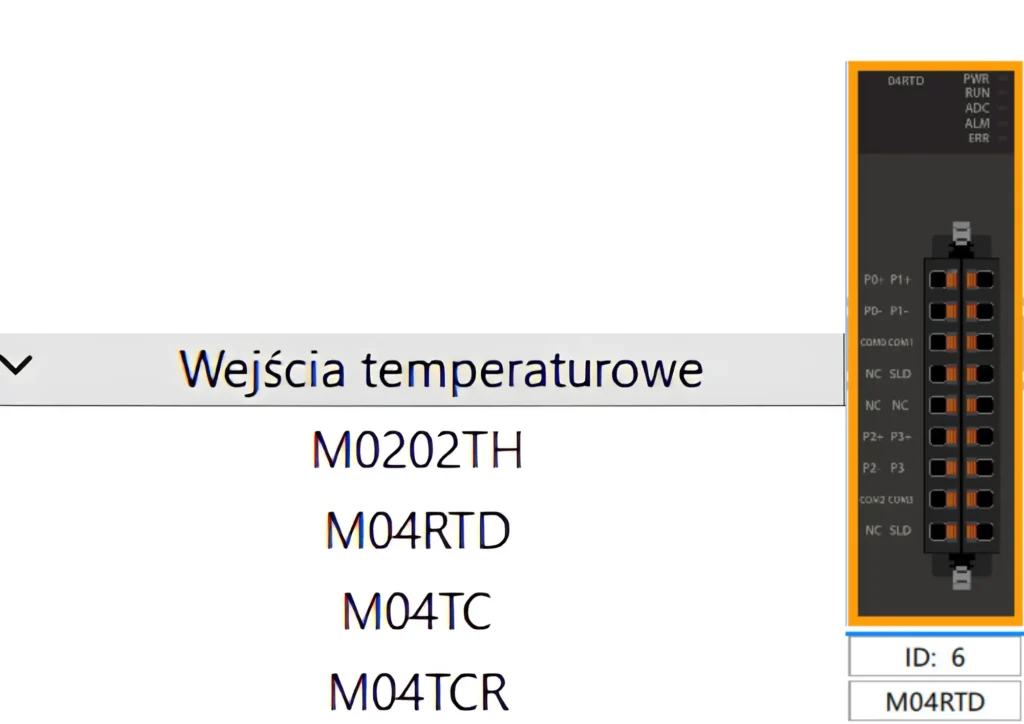

Wejścia temperaturowe -Moduł M04RTD
Wejścia temperaturowe -Moduł M04RTD

Moduły do sterowników serii MQ

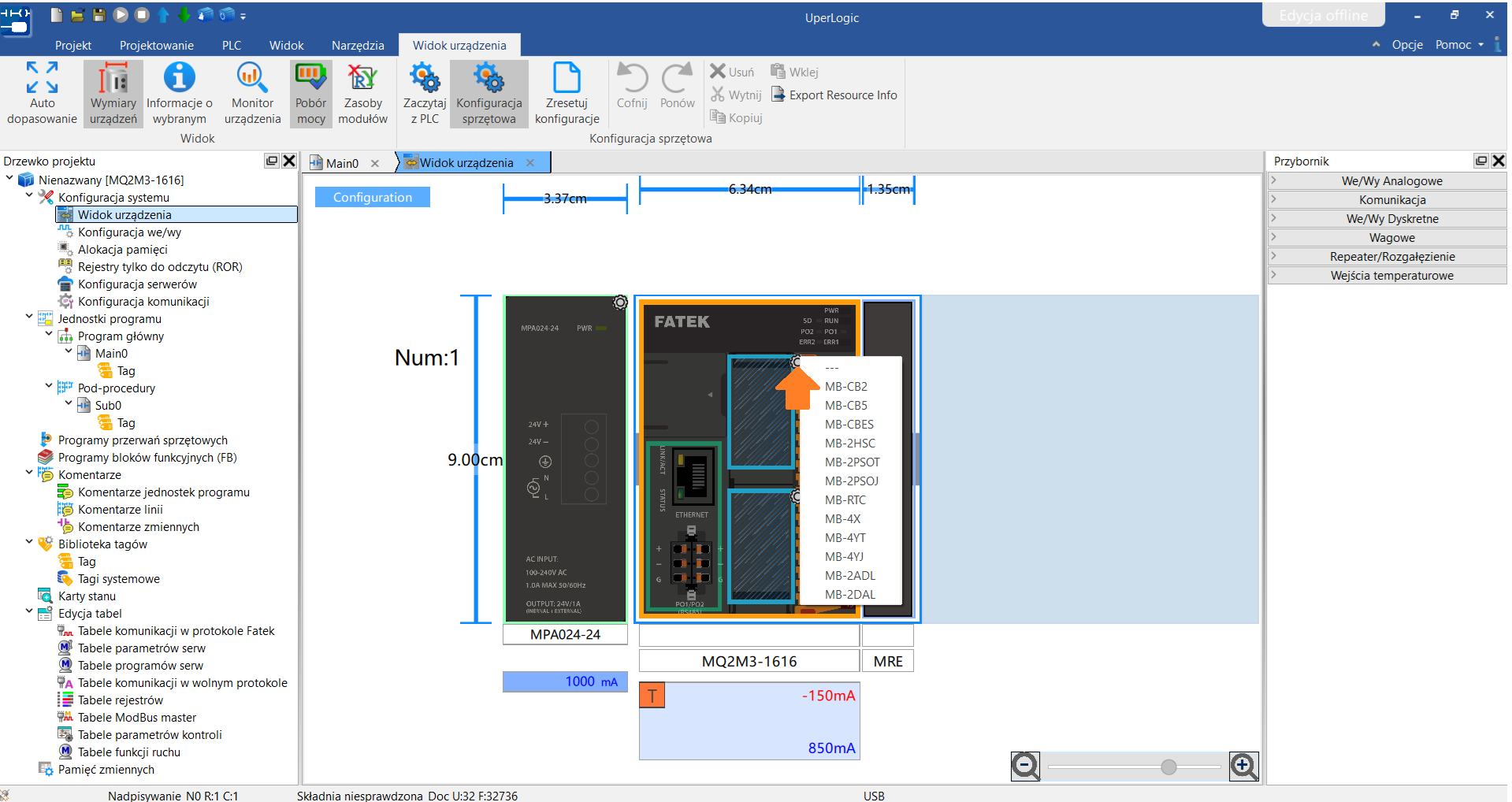

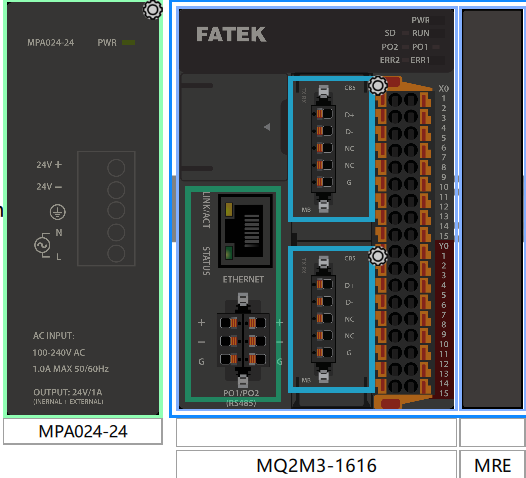

Sterowniki serii MQ posiadają możliwość wstawienia dwóch płytek pełniących rolę modułów dodatkowych. Miejsce na płytki podświetlone jest na niebiesko, a naciskając przycisk w ich prawym górnym rogu (pomarańczowa strzałka) wyświetla się wybór dostępnych płytek.

Moduły dla serii MQ
Moduły dla serii MQ

Wśród dostępnych płytek znajdują się m.in. dodatkowe porty komunikacyjne, szybkie wejścia/wyjścia oraz zegar RTC. Zastosowanie dwóch dodatkowych portów komunikacyjnych pozwala uzyskać łącznie aż pięć takich portów, przy jednoczesnym zachowaniu kompaktowych wymiarów całego układu.

Konfigurację i zastosowanie poszczególnych modułów opisano w kolejnych rozdziałach instrukcji.

Moduły dodatkowe jako płytki
Moduły dodatkowe jako płytki

Informacje o urządzeniu

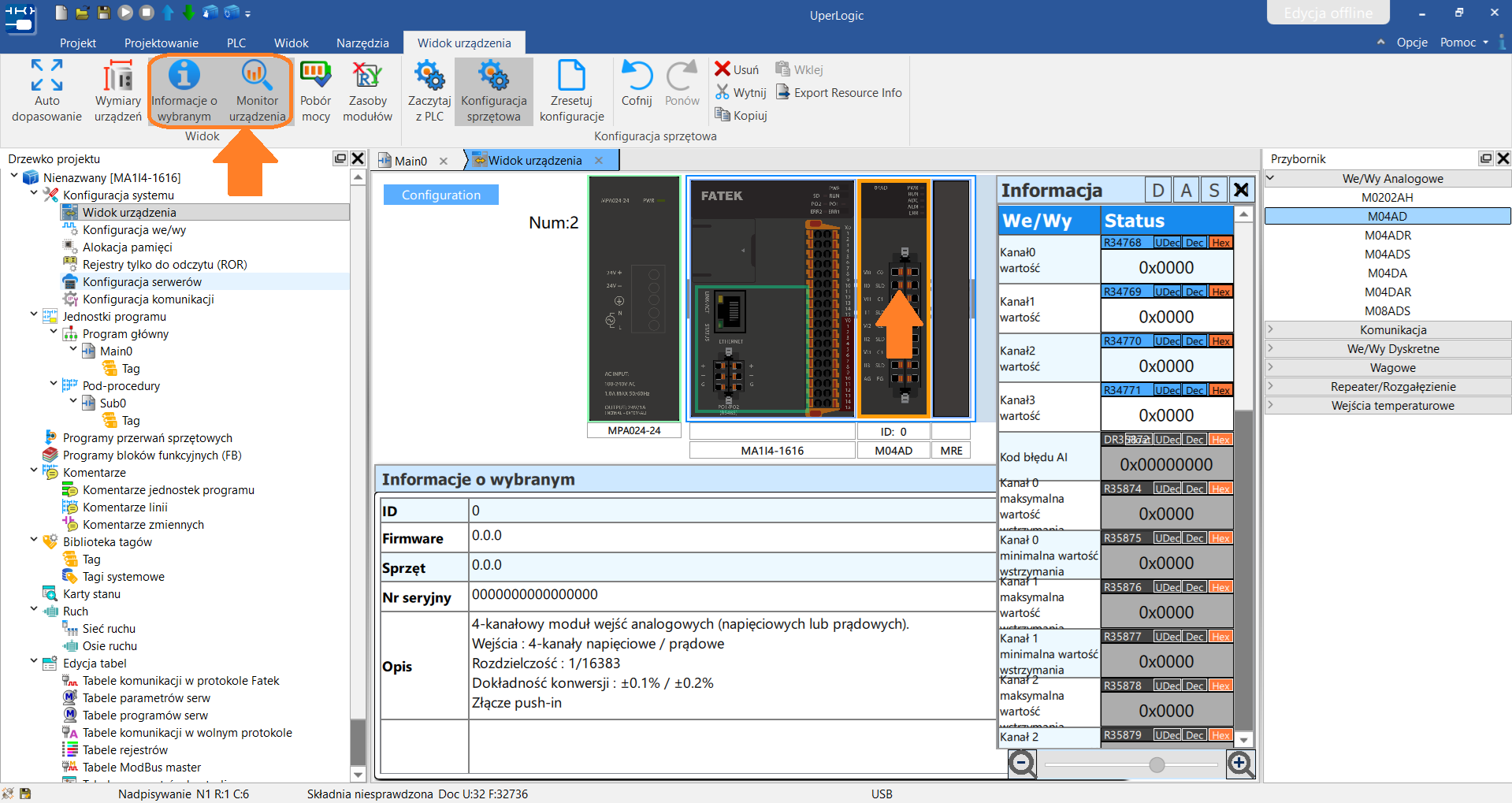

Wybierając ikonki Informacje o wybranym oraz Monitor urządzenia, a następnie wybrane urządzenie, odczytać można m.in. jego Firmware, numer seryjny oraz status we/wy. Ostatnia opcja niezwykle przydatna do analizowania poprawności działania systemu.

Informacje o urządzeniu
Informacje o urządzeniu
